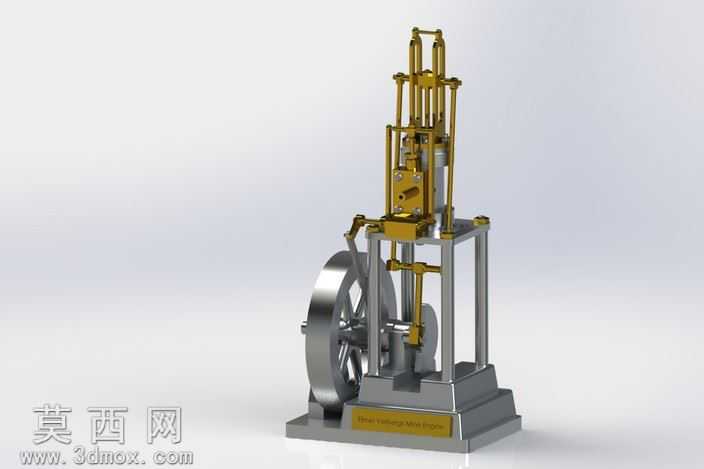

埃尔默Verbergs煤矿立式蒸汽机三维模型

本作品为埃尔默Verbergs煤矿引擎的三维建模成果，整体采用立式布局还原早期煤矿作业用蒸汽机的完整结构，建模过程中严格遵循原型机械的传动逻辑与尺寸比例，对每一处构件都做了精细化的几何还原。建模阶段先从底座部分开始搭建，采用带铭牌的厚重铸铁式基座结构，通过拉伸、倒角、拔模等特征构建出基座的稳重轮廓，预留出立柱安装位与飞轮轴的装配孔位，保证基座与上部结构的装配精度。上部的立式框架采用四根平行金属立柱搭配多层横向支撑板的结构，通过线性阵列与装配约束完成框架搭建，还原原型设备的开放式支撑结构，方便直观展示内部的活塞传动链路。动力核心部分的建模重点还原了立式气缸、活塞杆、配气阀组与联动杠杆结构，对气缸的密封段、活塞杆的导向套、配气机构的摆臂联动结构都做了细节刻画，通过配合约束还原活塞上下往复运动的传动路径，保证各运动部件之间无干涉。侧部的大直径飞轮采用轮辐式结构，通过旋转特征构建飞轮的厚重轮缘与轮毂，搭配偏心曲柄结构连接活塞杆与飞轮轴，还原蒸汽机将活塞直线运动转化为飞轮旋转运动的核心传动逻辑。材质与渲染阶段，针对不同部件做了差异化的材质设定：基座、框架、飞轮等承重结构采用铸铁材质，调整金属粗糙度与做旧质感还原早期工业设备的厚重金属质感；气缸、活塞杆、配气管路等动力传输部件采用抛光黄铜材质，调整金属反射率与暖色调金属质感，与铸铁部件形成视觉区分；铭牌部分采用蚀刻金属材质，还原原型设备的标识细节。渲染时采用柔和的影棚布光，通过主光勾勒设备的金属轮廓，辅光消除结构暗部的死黑区域，添加柔和的环境反射提升金属材质的真实感，最终呈现出结构清晰、质感逼真的蒸汽机模型，完整还原了早期煤矿用立式蒸汽机的机械美感与结构特征，可用于机械原理教学、复古动力装置展示、工业历史科普等场景，模型各部件均保留可编辑的特征参数，方便后续做结构拆解、运动仿真等拓展应用。
