梅林V-12发动机凸轮轴及配套组件三维模型

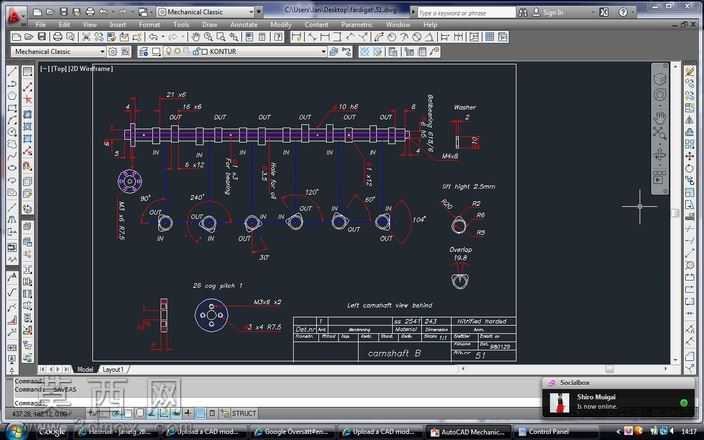

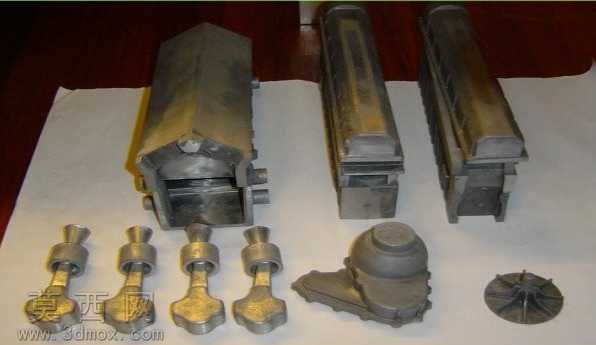

本套三维模型围绕梅林V-12发动机的左凸轮轴及配套核心组件展开建模设计，完整还原了该型航空发动机配气机构关键部件的结构形态与装配关系。建模过程中首先参考实物测绘的尺寸参数，在三维建模环境中对左凸轮轴的型线轮廓进行精准拟合，逐段还原凸轮轴上各进排气凸轮的升程曲线、轴颈的配合公差带、端部连接结构的细节特征，确保凸轮轴的驱动逻辑与实际工作状态完全匹配。针对配套展示的缸体分段组件、连杆活塞组件、水泵壳体、散热叶轮等附属零件，建模时采用自顶向下的设计思路，先搭建整体装配骨架确定各部件的相对位置与装配基准，再逐个完成零件的细节建模：缸体分段部分还原了铸件的壁厚变化、冷却水道的走向、安装凸台的定位特征，保留了铸造成型后的表面肌理特征；连杆组件区分了杆身的工字型截面、大头端的轴瓦安装位、小头端的活塞销配合结构，还原了锻造成型的金属质感；水泵壳体与散热叶轮则还原了流体通道的曲面形态、叶轮叶片的倾斜角度与安装配合结构。材质渲染阶段针对不同零件的加工工艺赋予对应材质：铸钢类缸体、壳体部件采用带有细微铸造颗粒质感的哑光金属材质，凸轮轴、连杆等机加工部件采用带有切削纹理的半亮金属材质，区分出不同加工工序带来的表面质感差异，同时通过光影调整突出各部件的棱边特征与装配间隙，让整套模型的展示效果贴近实物拆解后的真实状态。建模过程中对所有配合面进行了干涉检查，确保各组件在虚拟装配环境下可完成正确的装配约束，能够直观展示梅林V-12发动机配气机构与周边附属组件的布局逻辑，可用于发动机结构教学、机械原理演示以及相关零部件的逆向设计参考。
