明装式插销结构门锁三维结构设计

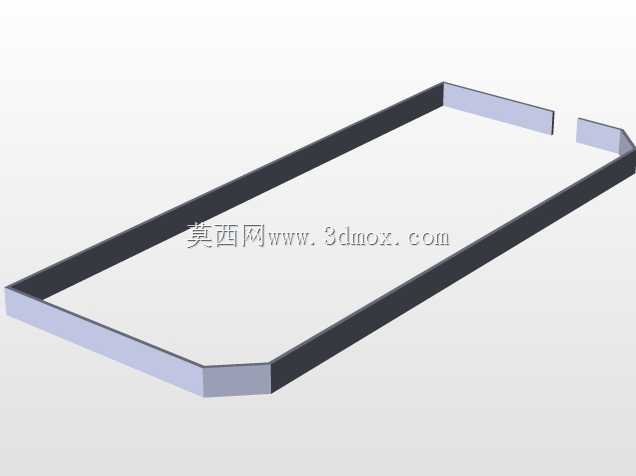

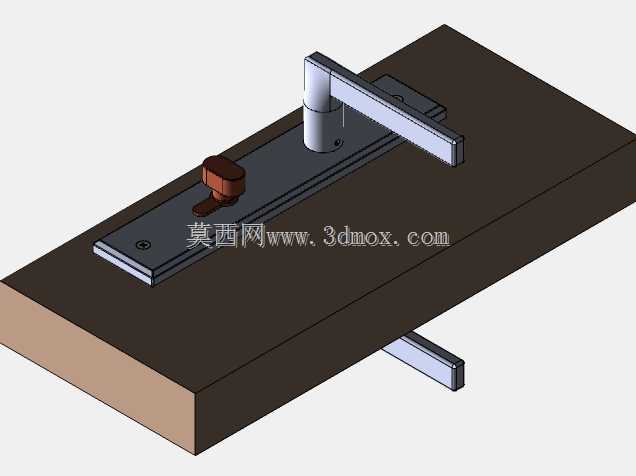

在民用室内门、工业设备防护门、小型仓储隔间门的场景中，这类插销式门锁的应用覆盖度极高，不同于需要配套锁芯、钥匙开启的弹子锁结构，该款门锁依靠手动拨钮驱动锁舌伸缩完成门体的锁止与开启，结构可靠性高，故障点少，在不需要高等级防盗、仅需实现门体闭合限位的场景下，安装维护成本远低于复杂锁具。从实际使用场景来看，这类结构常被用在车间设备安全防护门、仓储隔断平开门、室内卫生间平开门、木质家具柜门等位置，适配的门体厚度覆盖18mm到50mm的常规区间，安装时不需要在门体内部开凿深槽，仅需通过沉头螺丝将锁体基板固定在门体表面即可，对安装面的加工精度要求低，现场施工时仅需手电钻、螺丝刀即可完成装配，不需要专业锁具安装工具。

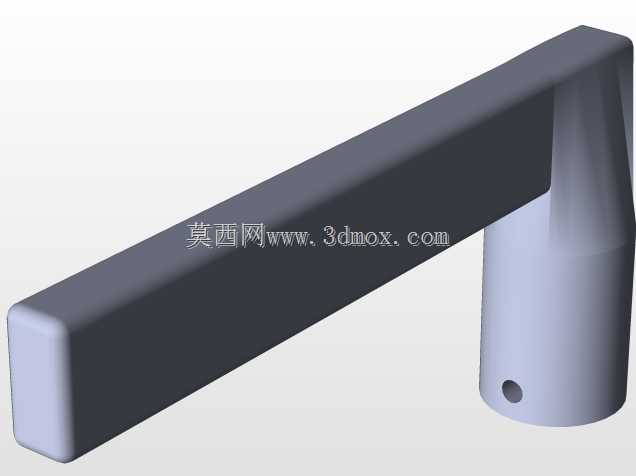

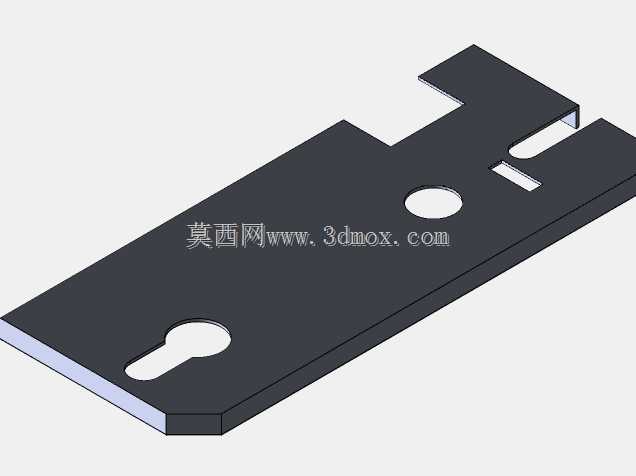

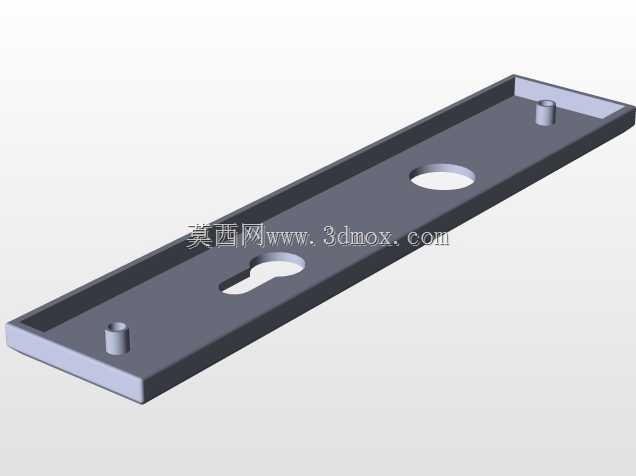

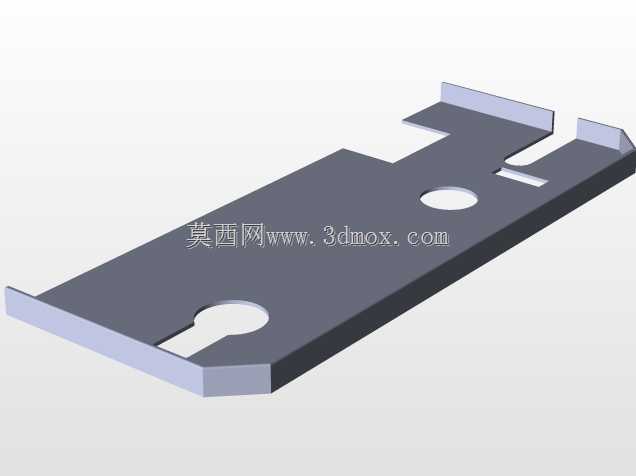

从结构设计逻辑来看，整个锁体分为固定基板、旋转执手、拨钮滑块、伸缩锁舌、锁舌导向座几个核心部分。固定基板采用长条形平板结构，两端预留沉头安装孔，安装后螺丝头完全沉入基板平面，不会出现凸起剐蹭衣物或者影响门体开合的问题；旋转执手通过销轴固定在基板一端，转动角度被基板上的限位凸台限制在90度区间，避免转动过度导致内部结构脱开，执手表面做了圆角过渡处理，手动扳动时不会硌手，操作施力角度符合人体工学，不需要过大的扳动力即可完成锁止动作。拨钮滑块嵌在基板的导向槽内，和旋转执手通过偏心销连接，执手转动时会带动滑块沿着导向槽做直线往复运动，滑块上集成了棕色的手动拨钮，拨钮高出基板表面8mm左右，表面做了防滑纹理处理，即便手上沾有少量油污或者灰尘，也能稳定拨动拨钮完成解锁动作，在执手出现卡滞的极端情况下，直接拨动拨钮也能驱动锁舌动作，相当于给锁具增加了一重操作冗余。

伸缩锁舌和拨钮滑块为刚性连接，锁舌采用矩形截面结构，相比圆形锁舌，矩形截面的抗剪切能力更强，在门体受到意外外力冲击时，锁舌不容易出现弯曲变形，锁舌的伸出长度设计为20mm，完全伸出后可以卡入门框上配套的锁舌扣盒内，扣盒的导向口做了15度的导入倒角，门体闭合时即便锁舌和扣盒存在少量位置偏差，也能顺着倒角滑入扣盒完成锁止，不需要刻意对齐门体位置。锁舌导向座固定在基板靠近门边缘的一端，内部开有和锁舌截面匹配的导向方孔，锁舌在方孔内滑动，导向长度达到30mm，避免锁舌伸出后出现翘头、卡滞的问题，长期使用下也不会因为磨损出现锁舌晃动的情况。

从安装边界尺寸来看，整个锁体基板的长度为160mm，宽度为32mm，厚度为5mm，安装时需要在门框对应位置预留深度22mm、宽度16mm、高度10mm的锁舌容纳槽，或者直接安装表面式扣盒，不需要对门框做深度加工；锁体安装孔的孔距为140mm，适配市面上多数常规明装插销的安装孔位，旧锁更换时可以直接利用原有安装孔，不需要重新在门体上钻孔，降低替换成本。设计过程中对各个运动部件的配合间隙做了针对性优化，旋转执手和销轴的配合间隙控制在0.1mm到0.15mm之间，既保证转动灵活无卡滞，又不会出现旷量过大导致的执手下垂问题；滑块和导向槽的配合间隙控制在0.2mm以内，滑动过程平顺，不会出现左右晃动导致锁舌和导向座卡滞的问题。所有棱角位置都做了R1以上的圆角处理，不仅避免安装使用过程中划伤操作人员，也能减少应力集中，提升零件的结构强度，在频繁开合使用的场景下，基板和执手的连接位置不会因为应力集中出现开裂问题。

这类门锁的结构没有复杂的弹性零件，不需要弹簧提供复位力，完全依靠机械结构的刚性传动实现动作，相比带弹簧的插销结构，不会出现弹簧疲劳失效导致锁舌无法弹出或者收回的问题，在粉尘较多的车间环境、湿度较高的卫浴环境下，只要定期在滑动接触面涂抹少量润滑脂，就能保证长期顺畅使用，维护周期可以达到两年以上。在三维建模过程中，所有零件的装配关系都按照实际生产装配的约束进行搭建，各个运动部件都保留了正确的活动自由度，可以直接通过拖动执手或者拨钮模拟锁具的开合动作，验证运动过程中是否存在干涉问题，也能直接导出工程图用于生产加工，各个安装孔的位置、尺寸都做了参数化关联，如果需要适配不同厚度的门体、调整锁舌伸出长度，只需要修改对应参数即可快速生成衍生型号，不需要重新搭建整体结构。
