L型折弯式工业设备车门连接铰链

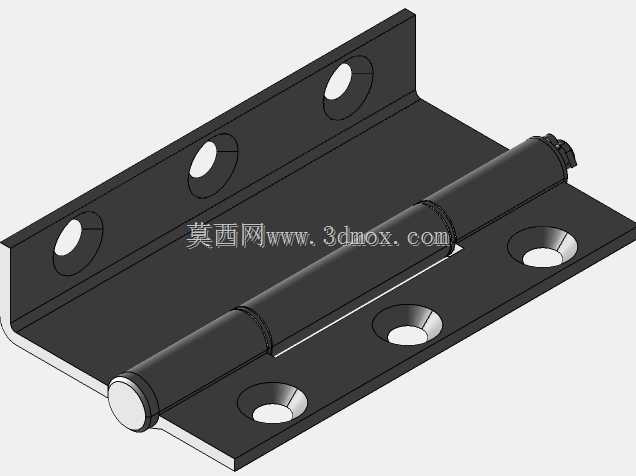

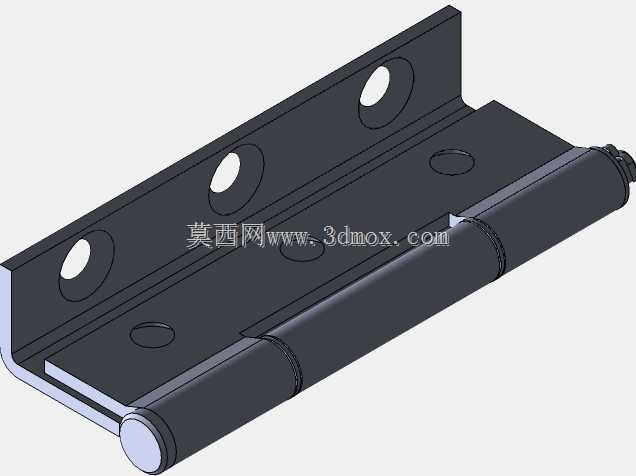

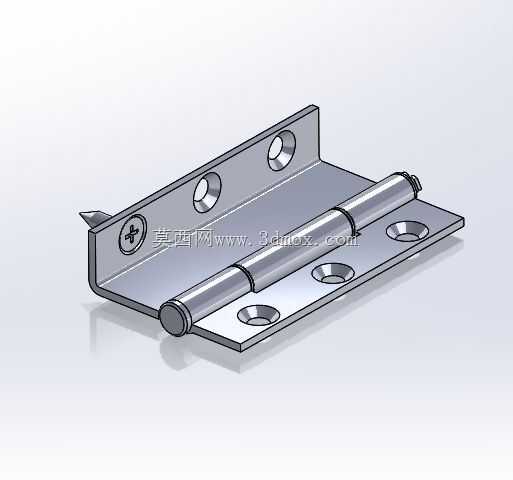

这类L型折弯结构的铰接件，常被应用在各类工业设备舱门、特种车辆侧门、电控柜检修门的转动连接场景中，核心作用是实现门体与安装基座之间的可靠铰接，保障门体绕固定轴完成0到180度区间的顺畅开合动作，同时承受门体自重带来的径向与轴向载荷，避免长期使用后出现门体下垂、开合卡滞的问题。从结构设计逻辑来看，这款铰链采用一体折弯的L型安装基座，区别于普通平片合页的双片同平面结构，折弯边可以直接贴装在设备框架的垂直立面，另一翼则贴合门体内侧平面，无需额外做安装面的让位加工，适配框架与门体存在90度安装位差的场景，能大幅减少现场安装的适配工作量。安装孔位的排布经过载荷校核，折弯侧翼片设置两个沉头安装孔，平置侧翼片设置四个沉头安装孔，所有孔位均适配标准内六角沉头螺钉，安装后螺钉头完全没入孔位平面，不会突出表面干涉门体开合，也能避免尖锐凸起带来的安全隐患。中间的铰接轴采用三段式轴套配合结构，轴体与页片的轴套之间预留合理的转动间隙，既不会因为间隙过大出现门体晃动，也不会因为间隙过小在环境温变、表面涂层厚度变化时出现转动卡涩，轴体两端做封边处理，避免长期使用过程中轴体窜动脱出。从安装边界来看，这款铰链的安装面总厚度控制在4mm左右，折弯边高度适配常规20-40mm规格的工业铝型材框架立面，平翼长度覆盖150mm的安装跨度，单副铰链的额定静载荷可以满足8-15kg的门体承重需求，常规尺寸的设备门成对安装即可满足承重要求，若门体宽度超过600mm或自重较大，可适当增加铰链安装数量来分散载荷。在实际选型应用中，需要提前核对安装面的平面度，若框架立面存在焊接变形或平面度偏差，需要先做找平处理再安装，避免强行锁附螺丝导致铰链页片变形，影响转动顺畅度；同时要注意铰接轴的安装方向，尽量让轴体保持竖直状态，减少门体自重对轴套的偏磨，延长整体使用寿命。这类铰链的结构设计没有多余的冗余特征，所有折弯圆角、孔位倒角都做了工艺适配，既满足钣金冲压、折弯的量产加工工艺要求，也兼顾了安装使用阶段的操作便利性，是工业设备门体连接场景中通用性较强的一类铰接部件。
