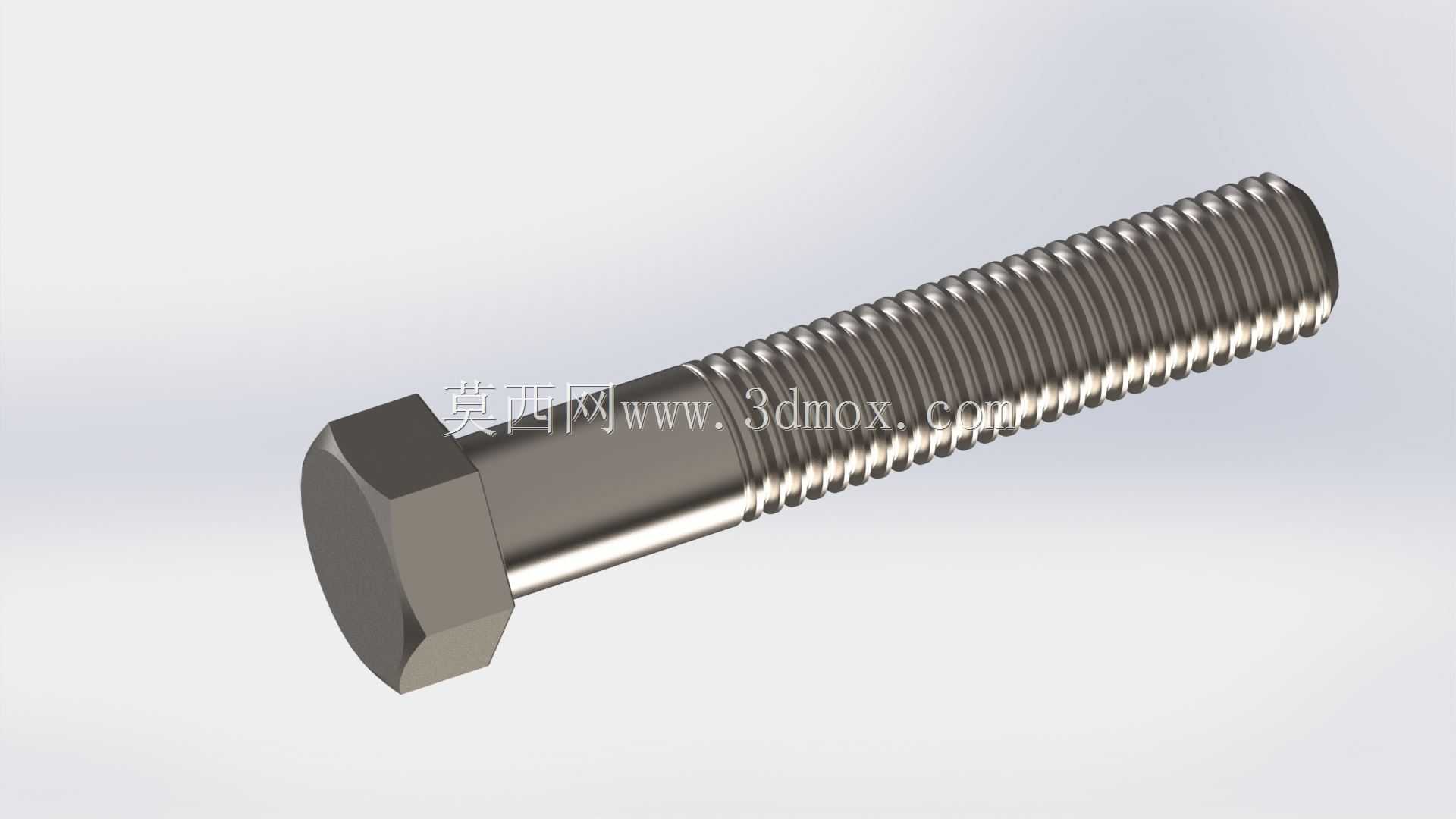

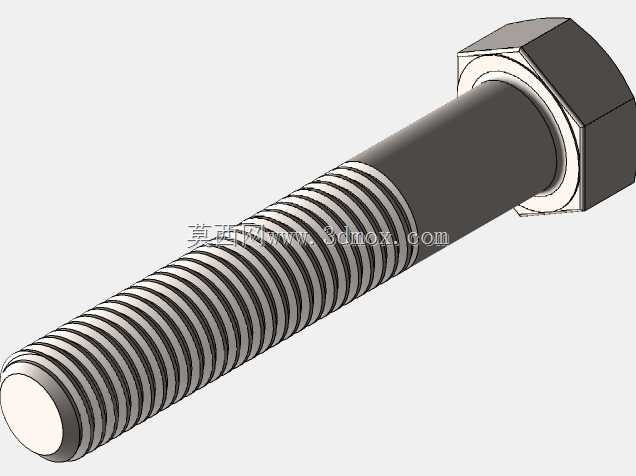

外六角M18半螺纹紧固螺栓结构设计

在重型钢结构机架拼接、大型输送设备机架装配、液压泵站阀组安装、工程机械覆盖件固定这类对连接预紧力有明确要求的场景中，M18规格的外六角螺栓是应用频次极高的紧固元件。这类螺栓的设计核心是平衡预紧承载能力与安装操作便利性，区别于全螺纹螺栓，半螺纹结构的光杆段在穿装对应通孔时，能够避免螺纹牙型与孔壁发生刮蹭，既可以减少装配过程中螺纹的磕碰损伤，也能让穿装动作更顺畅，尤其是在多层板叠合的连接场景中，光杆段的导向作用能大幅降低装配对位的难度，减少现场装配的辅助时间。从结构设计逻辑来看，这款螺栓的六角头部采用标准外六角构型，对边尺寸匹配常规27号开口扳手、套筒的作业空间要求，头部与杆部的过渡位置设置了合理的圆角卸荷结构，避免热处理过程中应力集中导致的头部断裂风险，同时在螺栓拧紧时，这个过渡圆角也能分散头部与被连接件表面的接触应力，防止被连接件表面出现压痕凹陷，影响连接的贴合精度。螺纹段采用标准公制粗牙螺纹设计，牙型角60度，螺距匹配M18规格的通用标准，螺纹收尾处设置了合理的退刀结构，既保证螺纹加工的工艺可行性，也能让螺母顺畅旋拧到指定预紧位置，不会出现螺纹末端卡滞的问题。光杆段的直径略小于螺纹大径，尺寸公差控制在合理范围内，既保证穿装通孔时的间隙配合要求，也能在承受横向剪切载荷时，光杆段与孔壁的接触面积足够大，避免螺纹牙型直接承受剪切力导致的螺纹变形失效。在实际安装边界上，这款螺栓适配的被连接件通孔直径通常控制在19-20mm区间，安装时六角头部的回转空间需要预留足够的扳手操作余量，相邻螺栓的中心距需要满足扳手作业的最小空间要求，避免拧紧时工具与相邻结构发生干涉。螺栓的头部支撑面与杆部轴线的垂直度有严格的形位公差要求，保证拧紧时支撑面与被连接件表面完全贴合，预紧力能够均匀传递，不会出现偏载导致的螺栓附加弯曲应力，延长螺栓的疲劳使用寿命。在不同的应用场景中，这类螺栓的预紧力矩需要根据被连接件的材质、工况载荷特性进行调整，比如在连接Q235碳素结构钢件时，常规工况下的预紧力矩控制在合理区间，既保证足够的连接摩擦力防止松动，也不会因为预紧力过大导致螺栓屈服或者被连接件被压溃。针对有振动载荷的应用场景，比如振动输送机、破碎机机架的连接，配合对应的弹簧垫圈或者螺纹锁固胶使用时，这款螺栓的光杆段能够更好地承受横向交变载荷，减少螺纹副之间的相对微动，降低松动失效的概率。从建模细节来看，螺栓的六角头部棱边做了微小的倒角处理，既符合实际加工的工艺特征，也避免锐边在装配过程中划伤操作人员，螺纹段的牙型细节还原了实际加工的牙顶圆角特征，不是尖锐的理想牙型，更贴近真实量产螺栓的结构形态，在做装配仿真、干涉检查时，模型的细节精度能够满足工程设计的校验需求，不会因为模型过度简化导致装配间隙判断失误。在设备维护场景中，这类半螺纹螺栓的光杆段没有螺纹牙型，不容易积存灰尘、油污等杂质，拆卸清理后重复使用的性能优于全螺纹螺栓，尤其是在矿山、建材这类粉尘较大的作业环境中，光杆段的结构能减少杂质嵌在螺纹与孔壁之间导致的拆卸困难问题。
