丰田花冠车型非承载式车身底盘车架结构

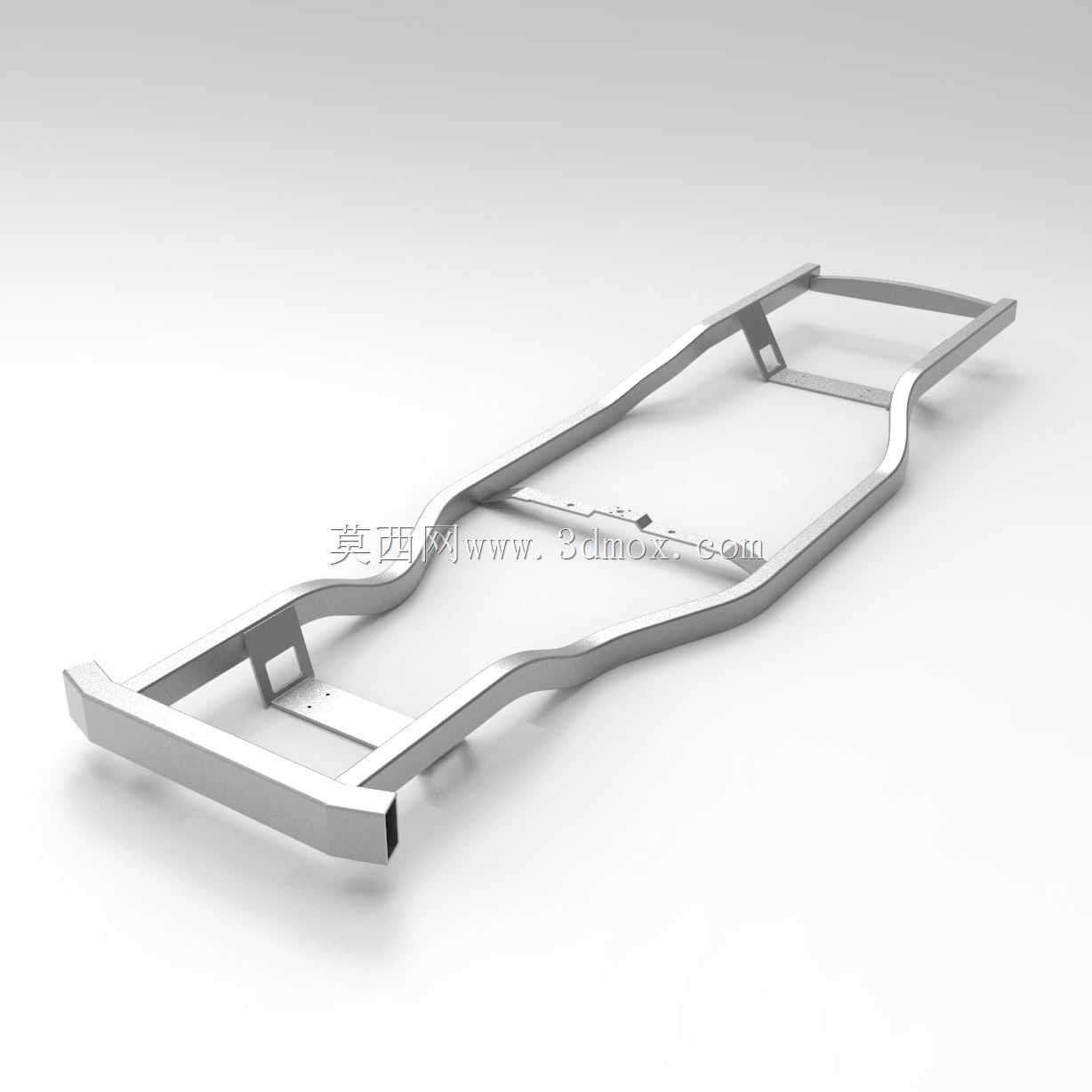

该结构为适配丰田花冠车型开发的非承载式车身梯形车架，是整车承载与力传递的核心基体，日常工况下需要承接动力总成、悬挂系统、车身覆盖件、驾乘人员及行李的全部载荷，同时在车辆经过颠簸路面、紧急制动、转向侧倾时，分散路面传递的冲击载荷，避免局部应力集中导致结构变形失效。从结构设计逻辑来看，整体采用变截面纵梁搭配多根横梁的梯形布局，两根主纵梁沿车身纵向布置，根据不同位置的受力需求调整截面高度与板材厚度，在发动机安装区、后悬挂固定点、乘员舱底部等载荷集中区域，纵梁截面做加宽加厚处理，在受力较小的中段区域适当收窄截面，在保证结构强度的前提下控制整体重量，兼顾燃油经济性与结构刚性。横梁的布置完全匹配底盘各系统的安装点位，前舱位置的横梁预留了动力总成悬置的安装孔位，孔位公差控制在±0.2mm范围内，保证发动机与变速箱安装后的同轴度要求，避免运行过程中出现异常振动；中部横梁兼顾车身底板的支撑作用，同时预留了排气系统、燃油管路、制动管路的固定卡扣安装位，避免管线与车架硬接触产生磨损；后段横梁匹配后悬挂的安装支座，焊接位置做了加强筋处理，应对后轮跳动时产生的交变载荷。纵梁的弯折造型完全适配花冠车型的车身轮廓，前段纵梁做内收设计，为前轮转向留出足够的运动空间，避免转向时轮胎与纵梁发生运动干涉；中段纵梁的高度匹配乘员舱地板的安装高度，保证车内驾乘空间的垂直尺寸满足人机工程要求；后段纵梁的造型适配后备箱地板与后保险杠的安装边界，保证整车外饰件的装配贴合度。所有安装孔位均采用统一的孔径标准，适配同平台车型的通用化安装需求，减少后续改装、维修过程中的配件适配难度，车架整体的焊接边均做了圆角过渡处理，避免应力集中导致的焊缝开裂问题，表面处理预留了电泳涂装的工艺余量，保证结构的防腐蚀性能，满足整车全生命周期的使用强度要求。
