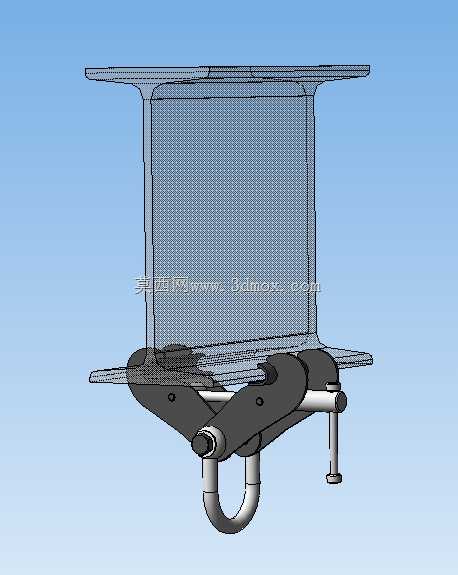

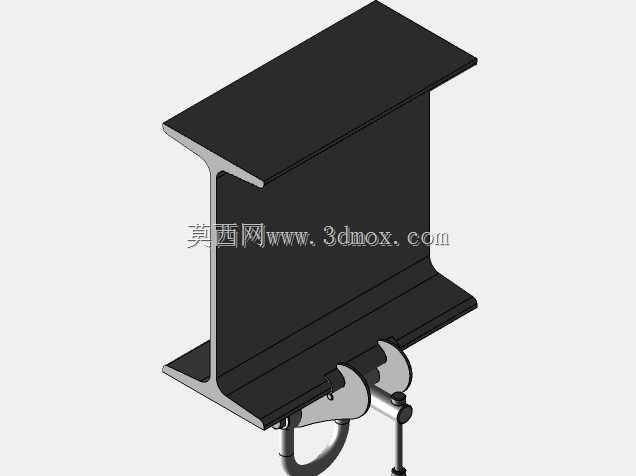

工字钢轨道配套吊钩钩环夹紧连接构件

这套夹紧连接构件主要适配车间内工字钢轨道的临时或固定工位吊装作业，常见于机加工车间工件周转、轻型设备检修吊装、生产线旁物料定点吊运场景，区别于固定式电动葫芦的安装形式，这类夹板式吊钩可沿工字钢下翼缘灵活调整工位，无需在轨道上额外打孔焊接，不会破坏工字钢原有结构强度，适配多频次换工位的零散吊装需求。构件核心功能是通过双侧夹臂抱紧工字钢下翼缘，实现吊钩与轨道的无损伤连接，夹臂内侧贴合工字钢翼缘的接触面做了防滑纹理处理，承受额定载荷时不会出现沿轨道方向的滑移，也不会因局部应力集中刮伤工字钢表面防腐层。夹臂与中间连接销轴采用间隙配合，开合角度可根据不同规格工字钢的翼缘厚度自适应调整，适配市面常规10号到25号热轧工字钢的安装尺寸，安装时无需额外工具，只需松开侧面锁紧顶杆，将夹臂卡入工字钢下翼缘后拧动顶杆锁止即可完成固定，单人操作耗时不超过两分钟。设计阶段优先考虑了载荷传递路径的合理性，吊装载荷通过下部钩环传递到中间连接销轴，再均匀分散到两侧夹臂上，最终由夹臂与工字钢翼缘的接触面承担全部载荷，销轴位置做了加厚凸台处理，避免长期受载出现销轴孔变形；夹臂的弯折角度经过反复校核，确保在额定载荷下夹臂不会出现向外张开的脱轨风险，锁紧顶杆端部做了圆弧钝化处理，顶紧时不会在工字钢表面压出凹痕。下部钩环与夹臂的连接位置预留了足够的转动间隙，吊装时钩环可沿垂直方向360度自由转动，避免起吊过程中吊索扭结带来的额外附加载荷；整体安装边界控制在工字钢下翼缘以下180毫米范围内，不会与工字钢下方敷设的管线、车间顶部的其他附属设施产生干涉，夹臂外侧做了圆角过渡，安装调整时不会划伤操作人员手部。这类构件常配合手拉葫芦、小型电动提升工具使用，相比传统焊接式吊点，拆装转移效率提升数倍，同时可避免焊接吊点长期受载后焊缝开裂的安全隐患，夹臂表面做了发黑防锈处理，在车间多粉尘、少量油污的环境下可长期使用无需频繁做表面维护。
