斯特林发动机B型外燃动力结构设计

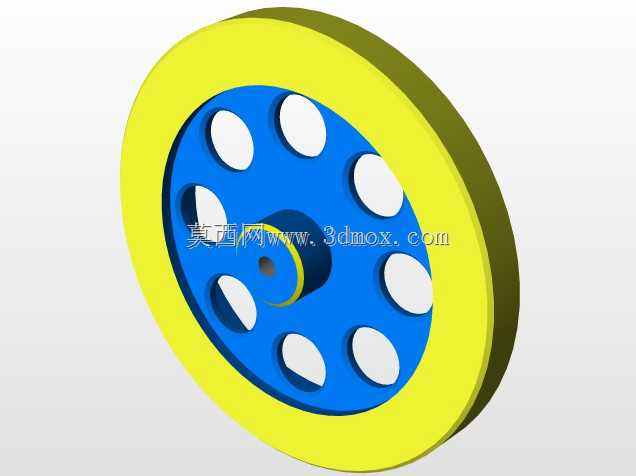

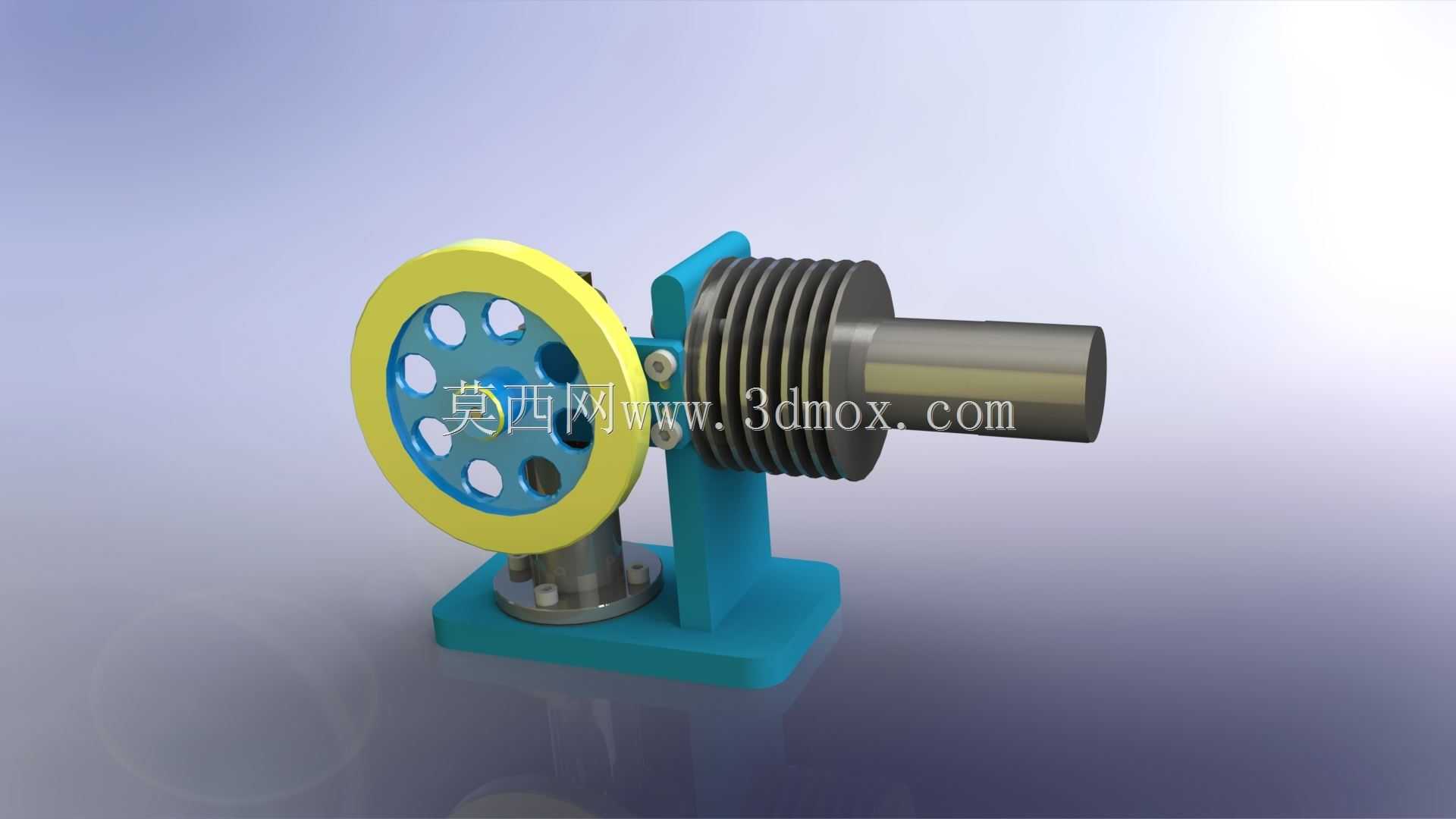

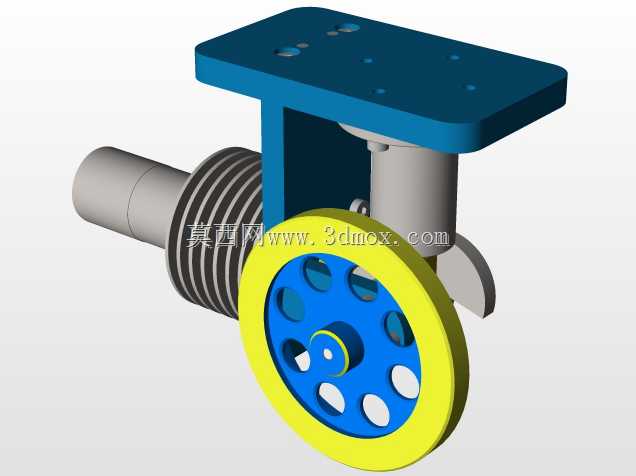

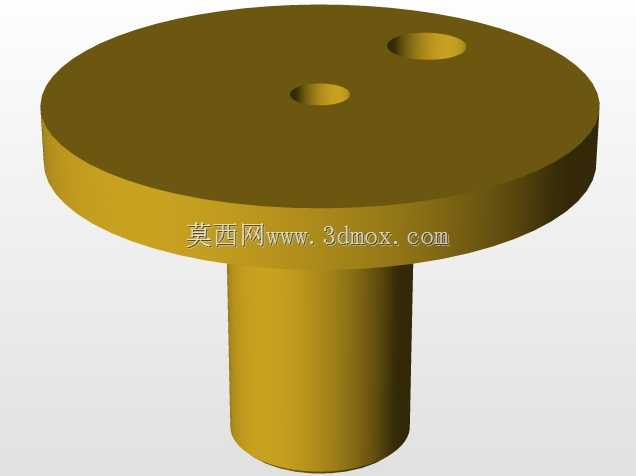

这款斯特林动力装置采用立式单缸布局，主体支撑结构为一体式铸造机座，底部安装面预留四个沉头固定孔，可直接固定在实验台架或教学演示台面上，整体安装边界控制在紧凑范围内，适配桌面级实验场景的空间要求。动力输出端采用大直径带减重孔的飞轮结构，轮缘做加厚处理保证转动惯量，可有效缓冲活塞往复运动的扭矩波动，让动力输出更平顺，飞轮与曲柄轴采用平键连接，拆装维护时无需专用拉马即可完成拆卸。

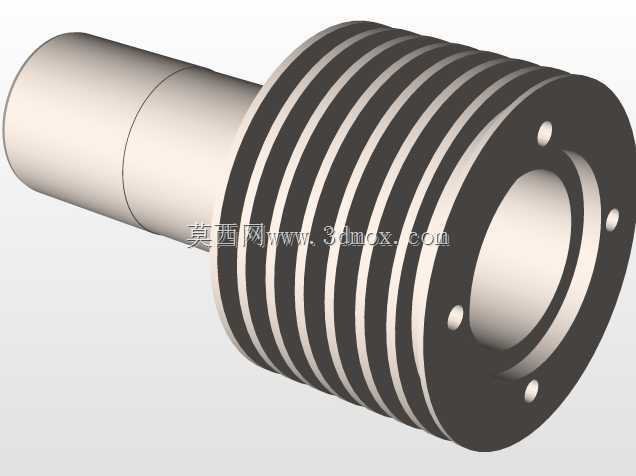

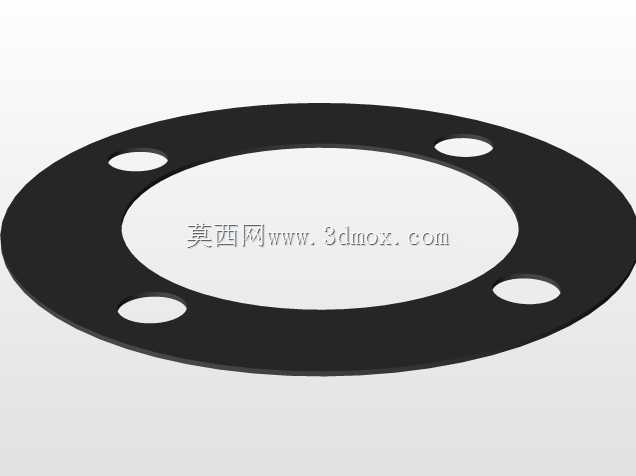

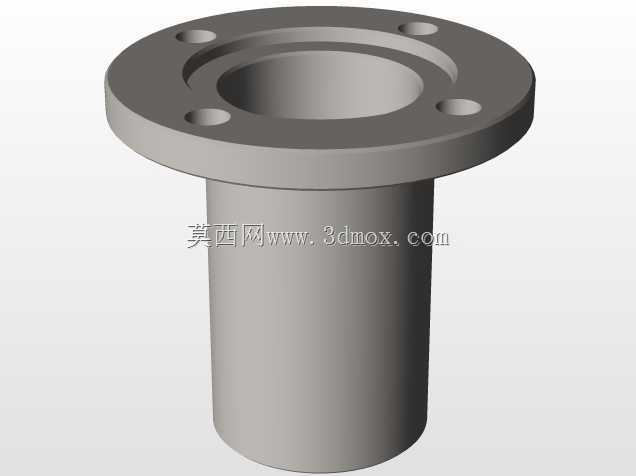

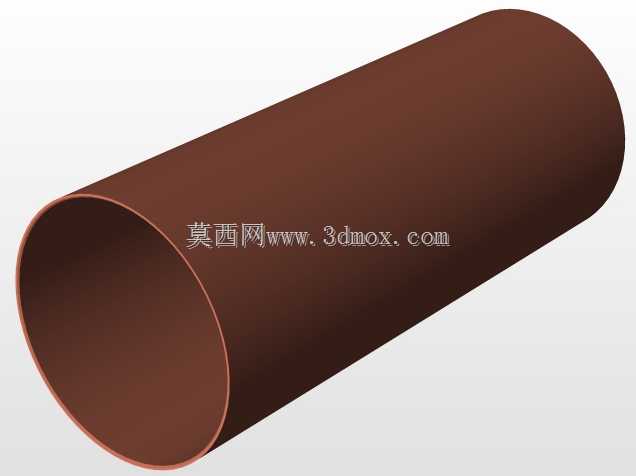

从功能实现逻辑来看，该装置依靠封闭腔体内工质的受热膨胀、遇冷收缩循环完成热能到机械能的转换，气缸部分采用外置散热鳍片结构，增大冷端换热面积，无需额外配置水冷回路即可维持冷端与热端的稳定温差，降低了装置的附属配置要求，可直接搭配外置热源完成运转演示。热端气缸采用光滑圆柱腔体设计，可适配酒精灯、小型电热源等多种加热方式，适配教学演示、科普展示、原理验证等多种场景，在中小学科创教育、高校工程热物理实验、科普场馆展品搭建中都能直接应用。

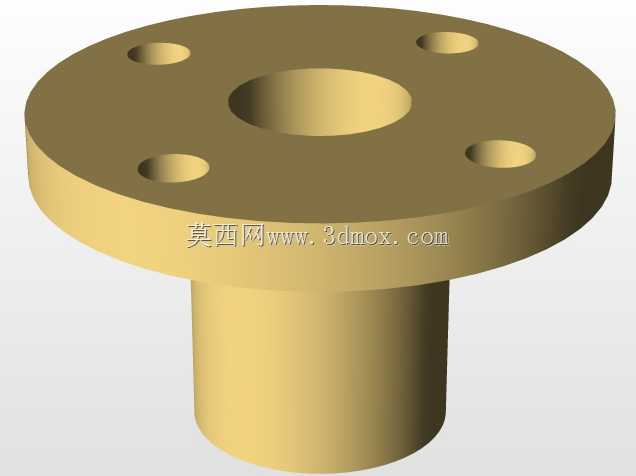

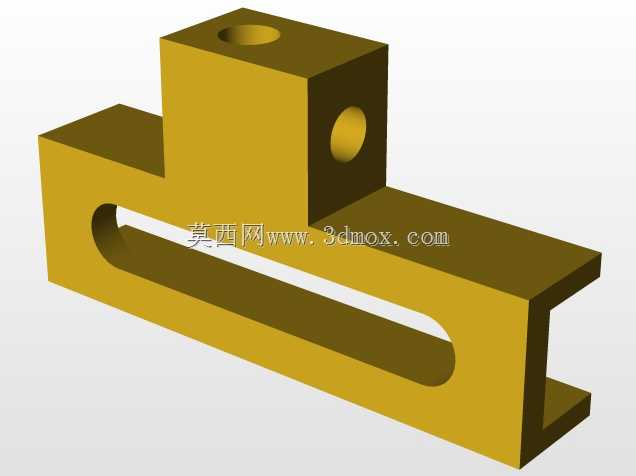

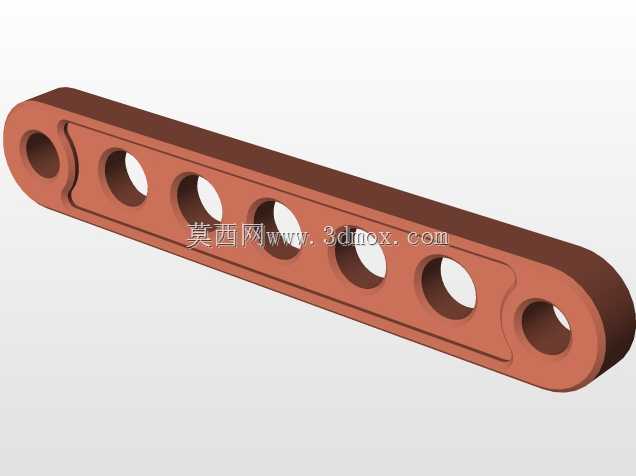

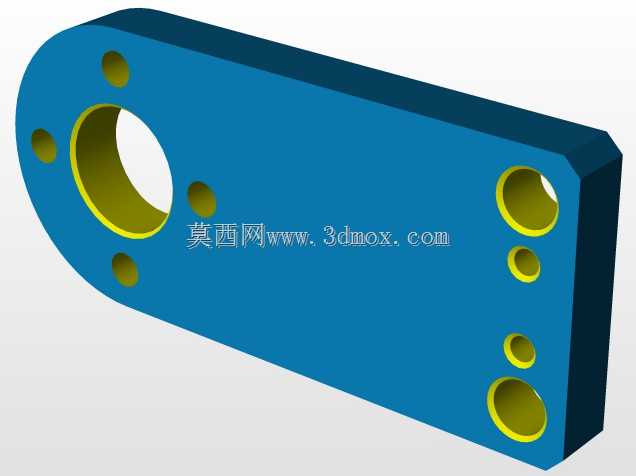

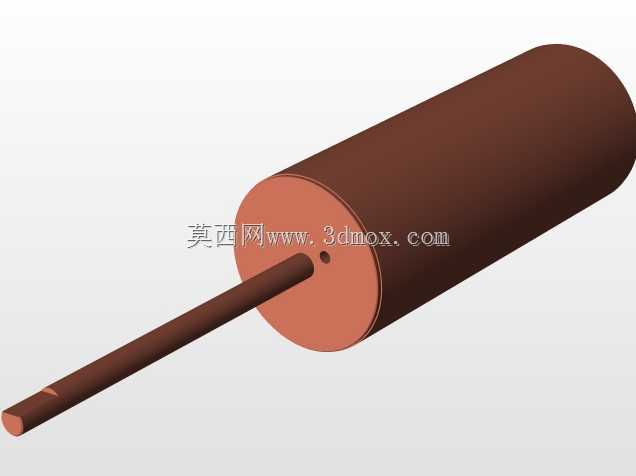

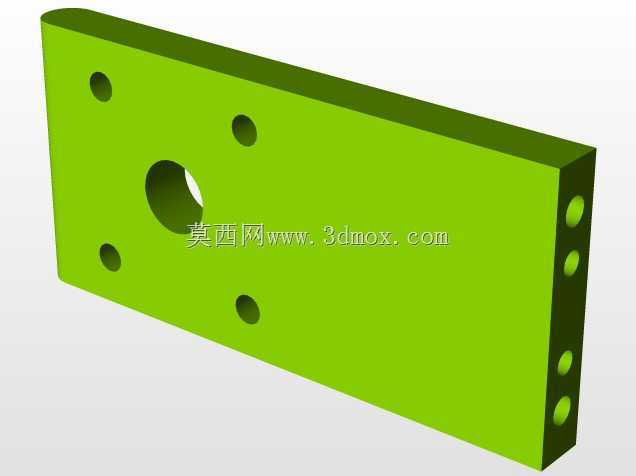

设计层面将动力传动组件全部布置在机座与支架的内侧，运动部件无外凸结构，避免运转过程中剐蹭周边物件，同时支架与机座采用螺栓连接，可根据实际装配需求微调气缸与曲柄的同轴度，降低加工精度带来的装配卡滞风险。活塞与气缸之间采用间隙密封设计，无需额外配置密封圈，减少运转过程中的摩擦损耗，同时降低长期使用的密封件老化更换成本。曲柄连杆机构采用偏心轴设计，将活塞的直线往复运动转换为飞轮的旋转运动，连杆两端铰接处采用小直径销轴连接，配合轴套减少转动摩擦，保证机构运转的灵活性。

在实际应用中，这类小型斯特林装置除了原理演示用途外，也可作为小型低温差发电项目的动力核心，搭配小型发电组件即可完成低品位热能回收的实验验证，整体结构无复杂管路与阀组，装配难度低，适合作为机械结构装配实训的教学载体，帮助学习者理解外燃机工作逻辑、曲柄连杆运动特性、换热结构设计思路。整机外形尺寸适配常规实验台的摆放空间，热端伸出长度预留了足够的热源放置空间，避免加热过程中火焰或热量烘烤到支架与飞轮部件，提升长期运转的结构稳定性，冷端散热鳍片的排布方向顺着飞轮旋转的气流方向，可借助飞轮转动带来的空气流动强化散热效果，无需额外配置散热风扇即可维持稳定的温差工况。
