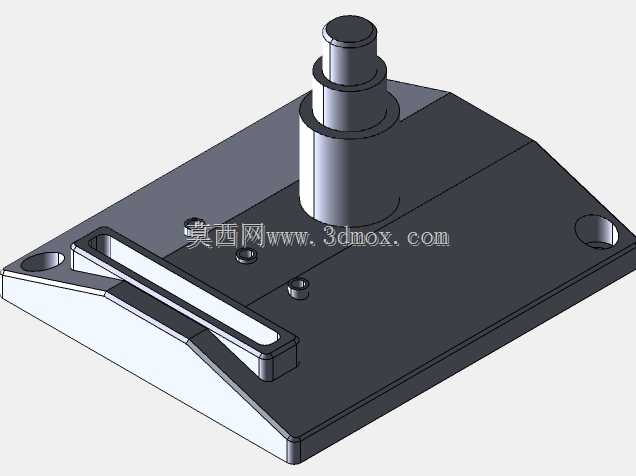

Dillon550系列XL650工具头安装支架

在弹药重装加工的压力机作业场景中，工具头的安装定位精度直接决定了压装工序的一致性与成品合格率，这款适配Dillon550系列、XL650机型的工具头支架，正是针对原有安装结构的定位间隙问题做的定向优化结构。从实际使用场景来看，这类支架承担着工具头与压力机工作台之间的连接承载作用，作业过程中需要承受压装时的垂直冲击载荷，同时还要保证工具头的同轴度偏差控制在极小范围内，避免压装过程中出现偏载导致的弹壳形变、底火压装错位等问题。设计过程中首先对原有支架的受力薄弱点做了校核，原结构在靠近工具头安装柱的底座区域，长期承受交变载荷后容易出现微形变，导致工具头轴线偏移，因此这次优化在底座与安装柱的衔接位置做了加厚过渡处理，同时在底座表面增设了定位槽结构，配合台面上的两个紧固螺钉孔，可以快速完成支架在压力机工作台面上的对位安装，不需要反复打表找正，能大幅减少换型调整的辅助时间。从安装边界来看，底座采用斜切式轮廓设计，避开了工作台面上原有的挡料结构与操作空间，不会干涉操作人员取放工件的动作，安装柱采用阶梯轴结构，不同轴段的直径分别匹配工具头的安装内孔与锁紧套的配合尺寸，轴肩位置做了退刀槽处理，保证工具头安装到位后能完全贴合定位面，不会出现虚位。底座上的长条形导向槽结构，除了承担安装定位的作用，还可以在小范围内调整工具头的前后位置，适配不同长度规格的压装工装，不需要额外更换转接板。整个结构的壁厚分布经过受力仿真优化，在保证整体刚性满足10kN压装载荷要求的前提下，尽可能减少了不必要的材料冗余，整体重量控制在合理范围，单人即可完成拆装调整。实际装配时，只需要将底座的导向槽对准工作台上的定位凸台，推入到位后锁紧两个固定螺钉，再将工具头套入阶梯安装柱，拧紧锁紧螺母即可完成安装，整个过程不需要复杂的调试，安装后工具头的径向跳动量可以控制在0.02mm以内，完全满足重装压装的精度要求。底座边缘做了倒角处理，避免安装调整过程中划伤操作人员，安装柱的顶端做了导向锥面，方便工具头快速套入，减少对位难度。
