车间手动液压升降搬运台车结构设计

这款手动液压升降搬运台车，主要面向生产车间内部的短距离物料转运、工位间工件举升对位场景设计，解决传统固定工位高度差带来的搬卸费力、对位不准问题，适配机加工车间、装配产线、仓储备货区等多种作业环境，额定承载能力可达一吨，能覆盖绝大多数常规中小型工件、工装料箱的转运与举升需求。

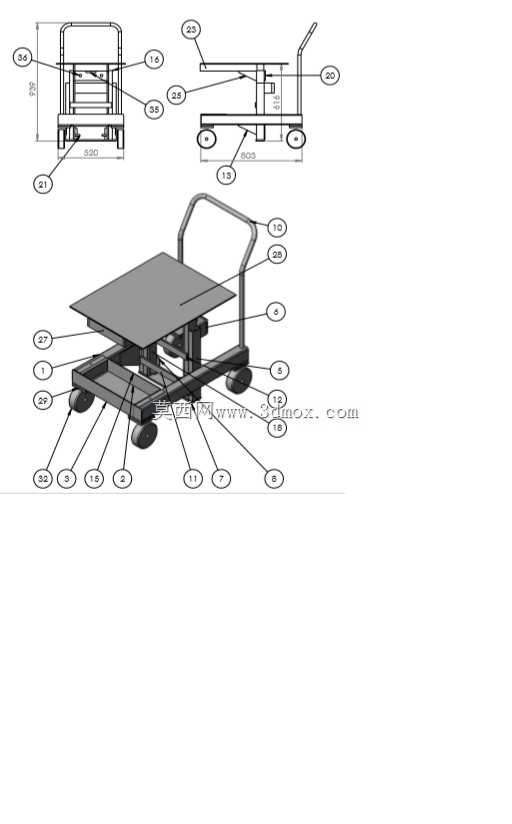

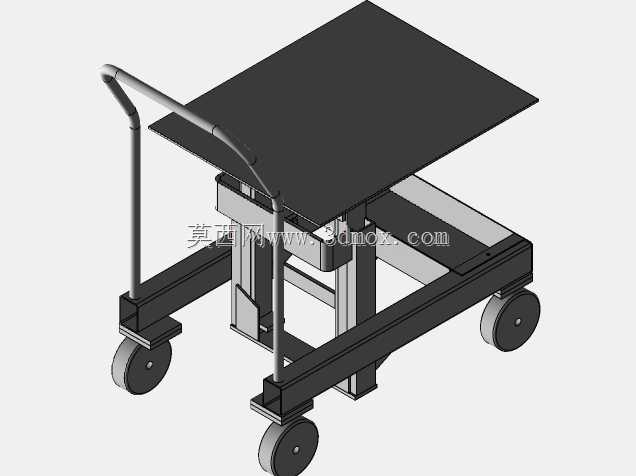

从结构设计逻辑来看，整车采用剪叉式升降核心结构，底部框架采用矩形钢管焊接成型，保证承载时的框架刚性，避免重载下车架出现翘曲变形；底部配置四个带刹车的万向脚轮，其中两个定向轮两个万向轮的搭配，既保证直行转运时的方向稳定性，也能在狭窄工位区域灵活转向，脚轮安装座采用加厚钢板焊接，与底架通过螺栓刚性连接，承受重载冲击时不易出现开焊脱落问题。剪叉臂组采用对称双组布置，臂体之间通过铰接销轴连接，销轴处配置自润滑铜套，减少反复升降过程中的磨损量，延长结构使用寿命，升降动力来源于集成在底架上的手动液压泵单元，通过脚踏或者手压的方式驱动液压油进入油缸，推动剪叉臂展开实现台面平稳上升，卸压阀集成在泵体上，通过手柄控制即可实现台面的匀速下降，下降速度可通过阀口开度微调，避免重物快速下坠带来的安全隐患。

台面采用花纹钢板焊接成型，表面的防滑纹路能避免转运过程中物料打滑偏移，台面边缘做倒角处理，防止剐蹭操作人员衣物或者工件表面；车架后侧配置推拉扶手，扶手高度符合人体工程学设计，成年人站立推拉时无需过度弯腰，降低长时间转运的作业疲劳感，扶手与车架采用螺栓连接，后期如果出现磕碰变形可单独更换，无需整体返修车架。

从安装与尺寸边界来看，整车最低高度适配常规托盘、料箱的底部进叉间隙，最高举升高度可匹配多数常规作业工位的工作台面高度，无需额外垫高即可完成工件的对位装配，整车外廓尺寸经过优化，可顺利通过车间常规宽度的通道、消防门，在设备间隙之间穿行也不会出现卡滞。设计过程中对剪叉臂的受力做了针对性校核，在额定满载工况下，臂体的弯曲应力、铰接点的剪切应力都留有足够的安全余量，液压油缸的推力匹配剪叉机构的力臂变化，在升降全行程内都能保证平稳的动力输出，不会出现低位推不动、高位下沉的问题。日常使用中仅需定期对铰接销轴加注润滑脂、检查液压油液位即可完成基础维护，结构简单可靠，对使用人员的操作门槛要求低，无需专门培训即可上手使用。
