制动系统四通接头管座液压压紧装置

这套压紧装置主要面向汽车制动系统零部件的装配工序，针对四通接头与管座的压装作业设计，适配装配车间批量生产的工位需求，核心执行单元选用2吨出力的液压驱动结构，可稳定提供压装所需的下压力，避免人工压装出现的施力不均、压装深度不一致问题，保障制动部件装配后的密封性与连接可靠性。

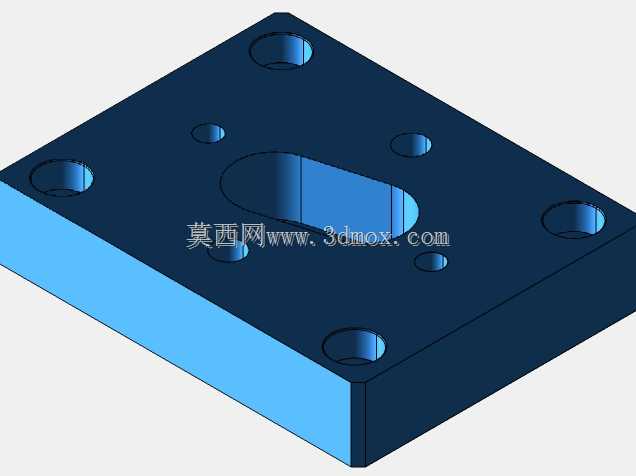

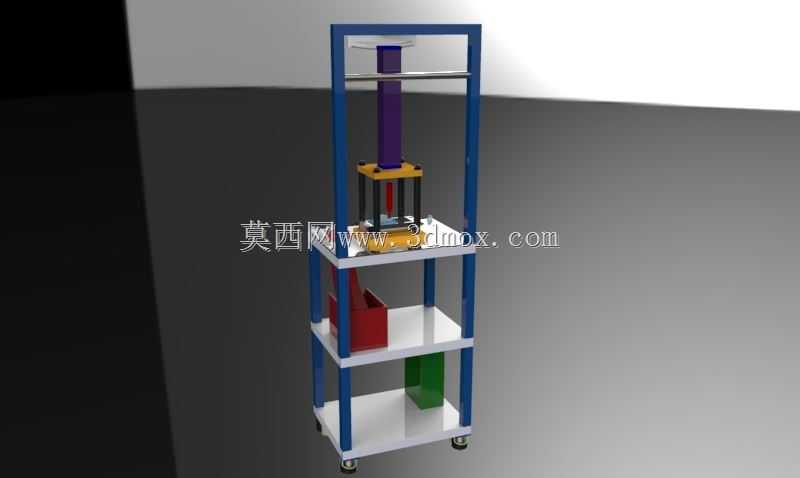

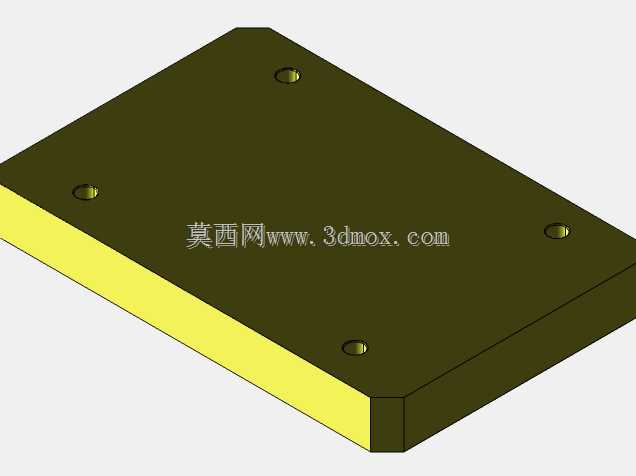

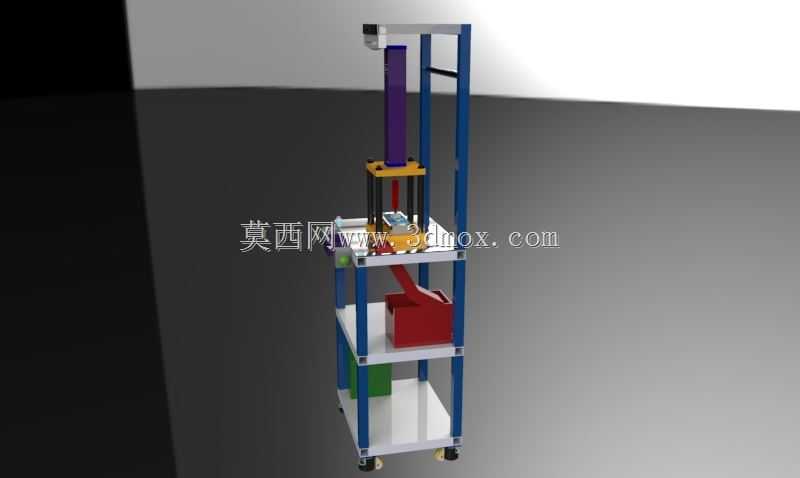

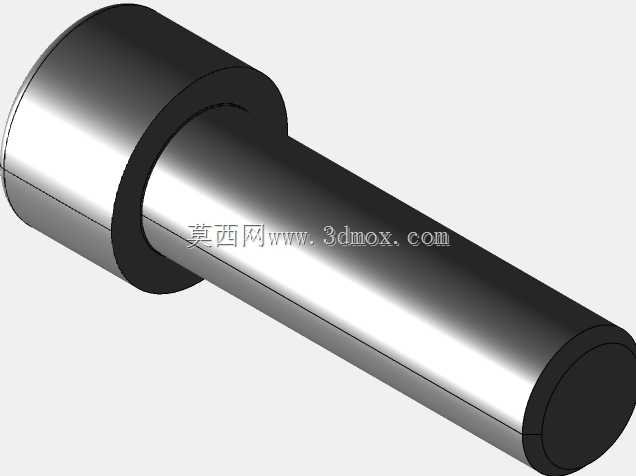

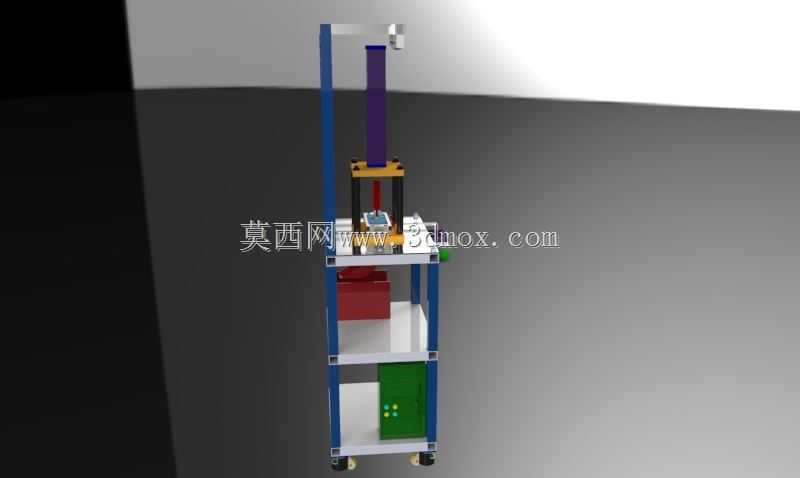

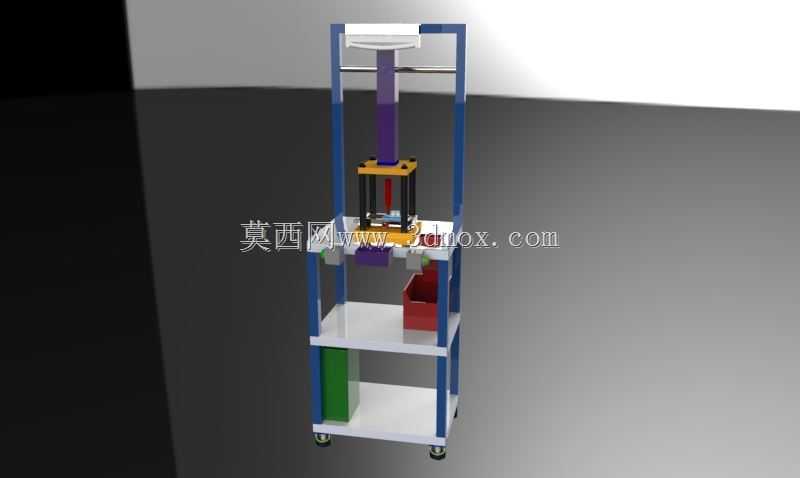

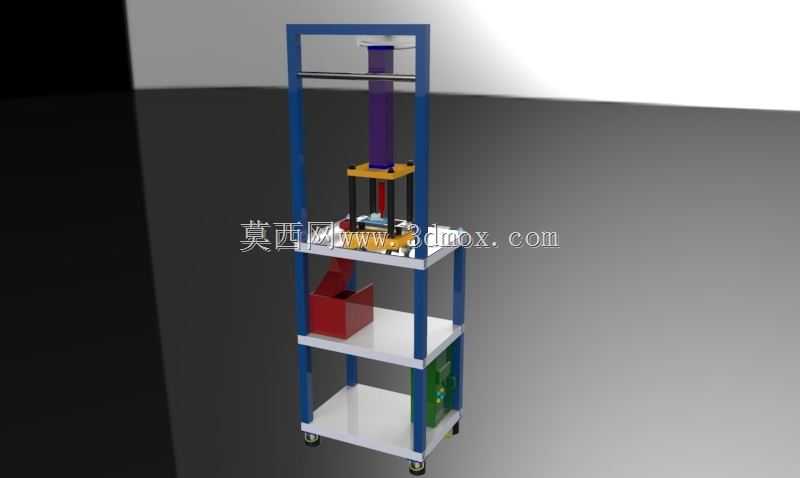

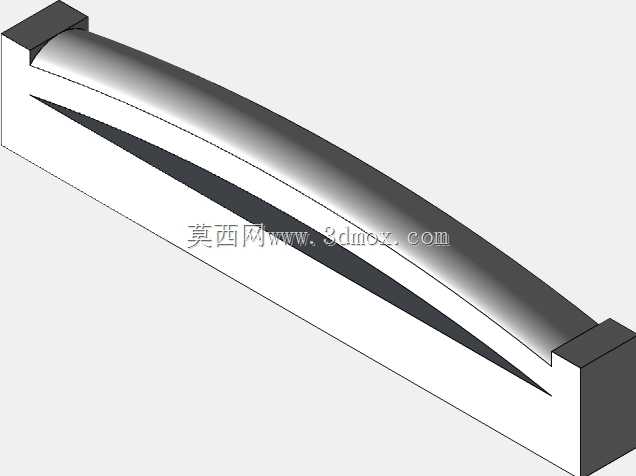

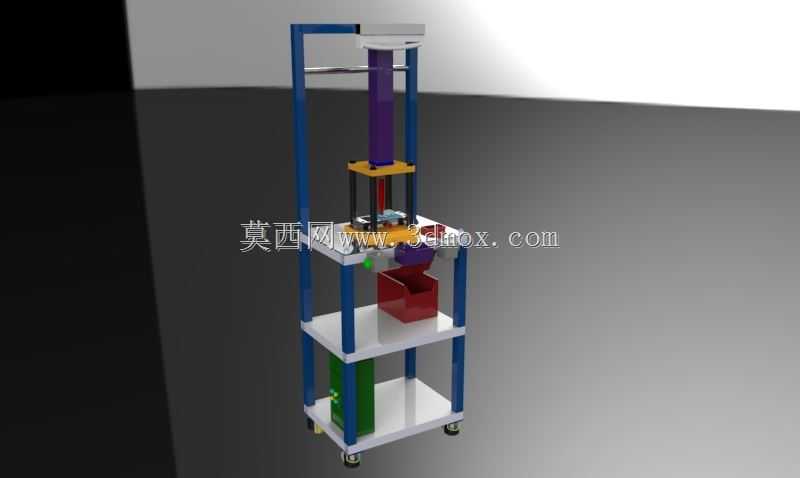

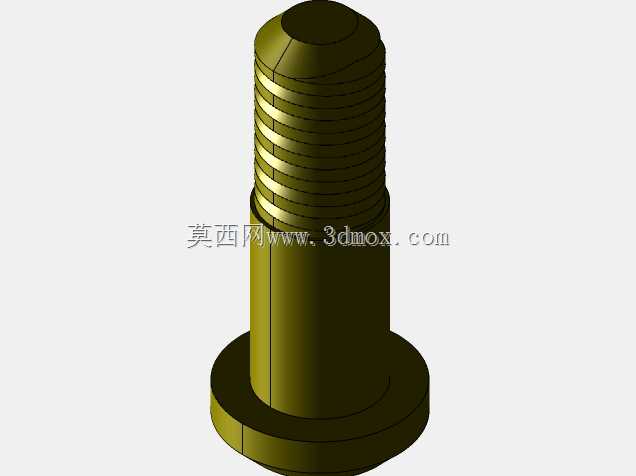

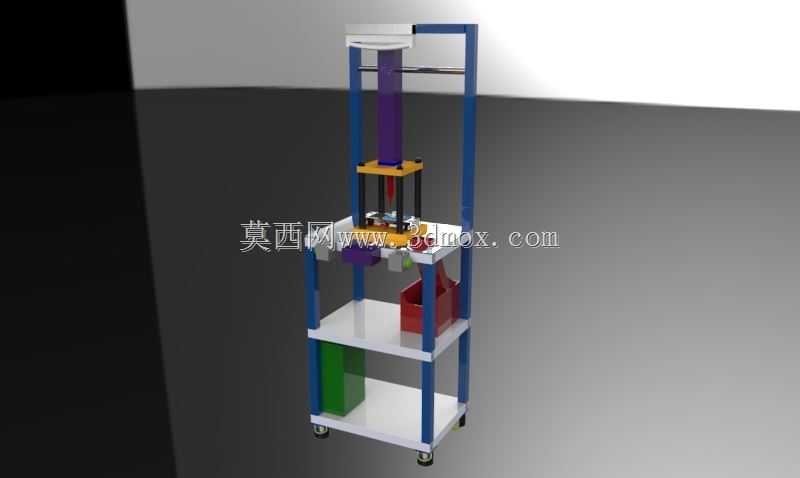

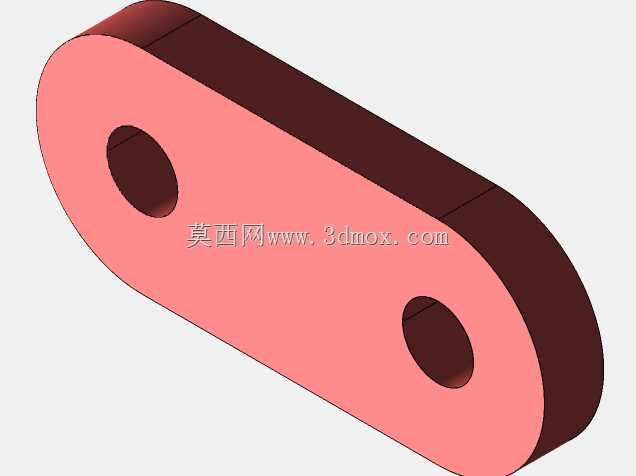

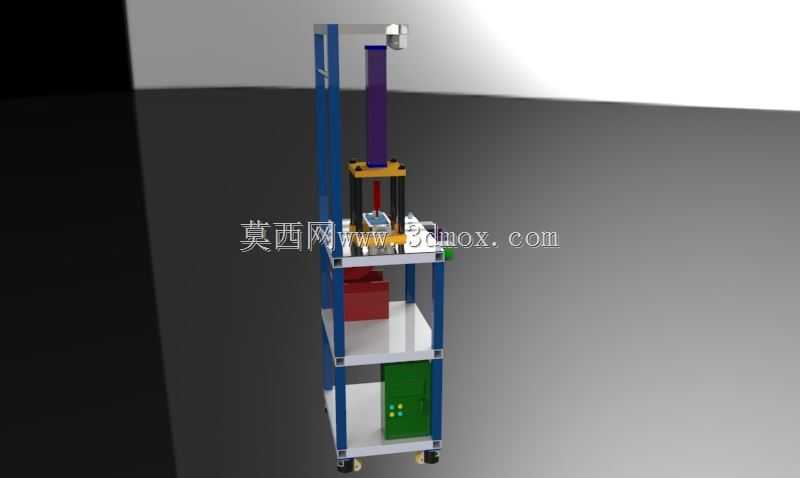

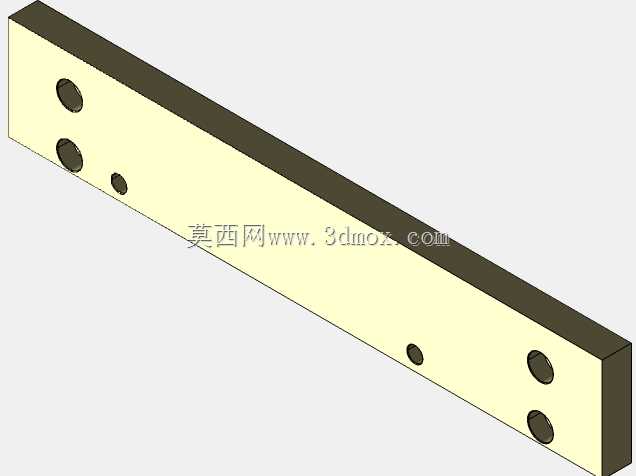

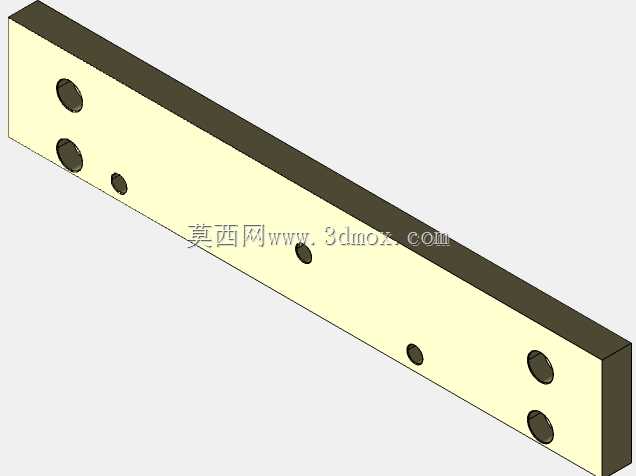

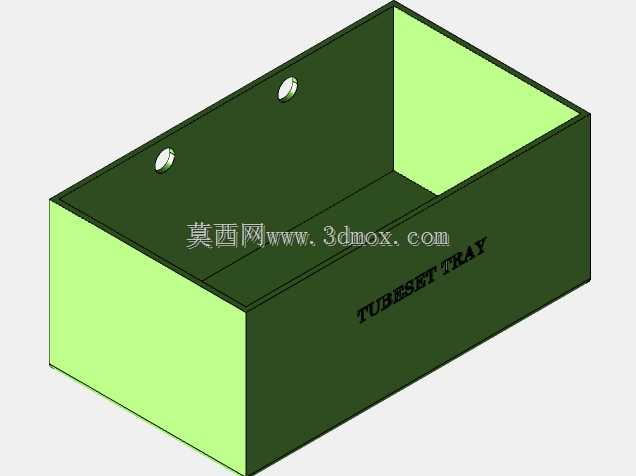

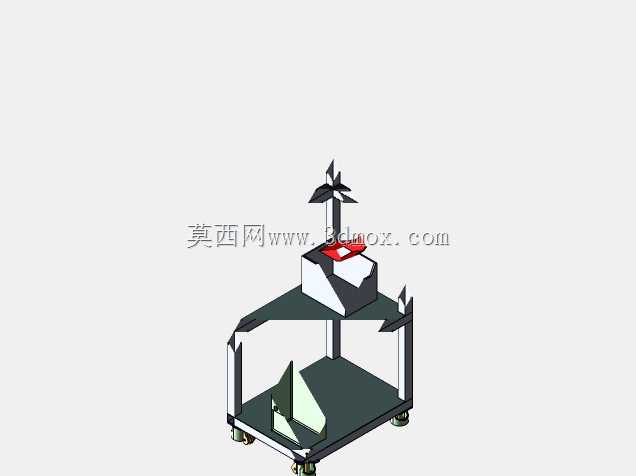

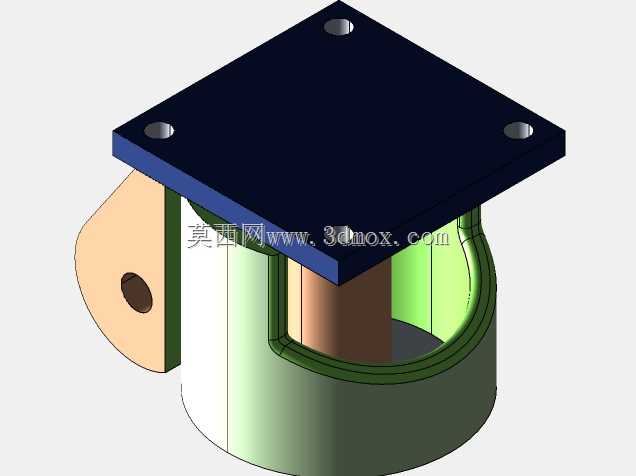

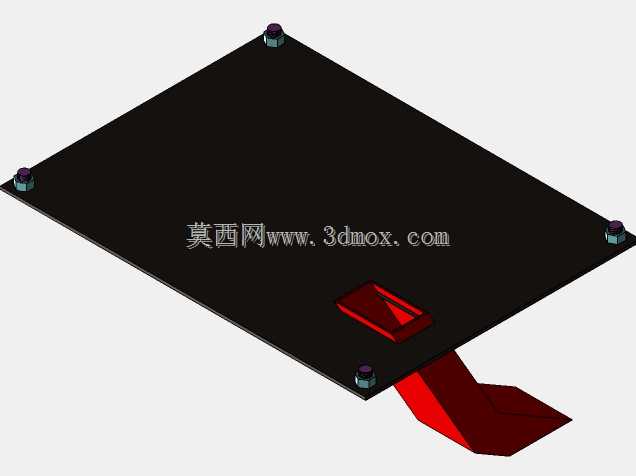

设备整体采用铝型材搭建三层框架式结构，底部安装带刹车的脚轮，可根据产线排布灵活调整工位位置，框架底层预留了工具与待装配件的存放空间，中层用于放置压装完成的工件周转盒，上层承载液压执行单元与压装工装，整体占地尺寸控制在长600mm、宽500mm、高1800mm范围内，不会占用过多产线通道空间，适配多数中小型装配车间的工位布局要求。

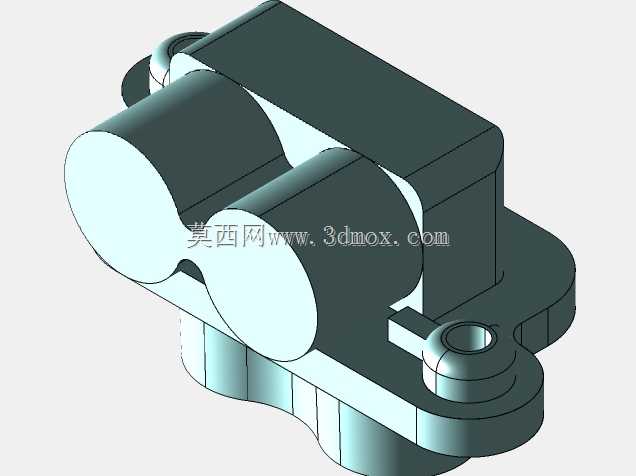

设计过程中优先考虑了压装作业的对位精度，压头与下方工装定位座采用同轴度导向设计，工件放置到定位座后可自动找准压装中心，无需操作人员反复调整工件位置，压装行程设置了硬限位结构，可根据不同规格四通接头的压装深度要求调整限位块位置，避免过压损坏工件或者压装不到位导致的连接失效问题。液压回路配置了压力调节阀与压力显示表，操作人员可根据不同批次工件的压装工艺要求调整输出压力，压装过程中压力稳定无冲击，不会对四通接头的薄壁结构造成挤压变形。

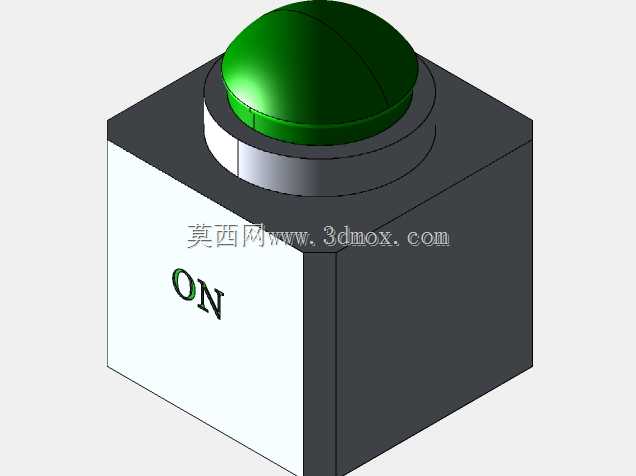

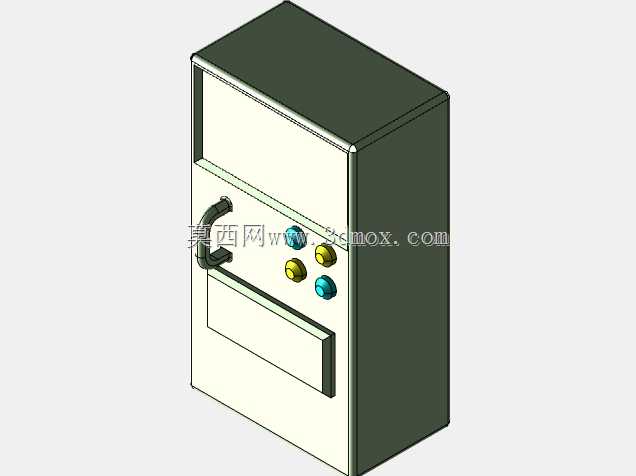

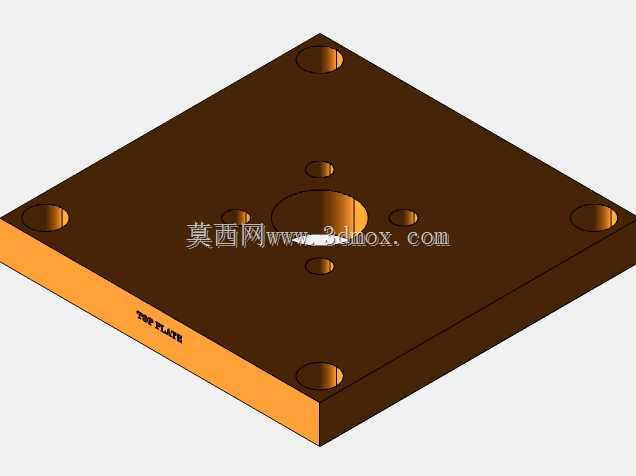

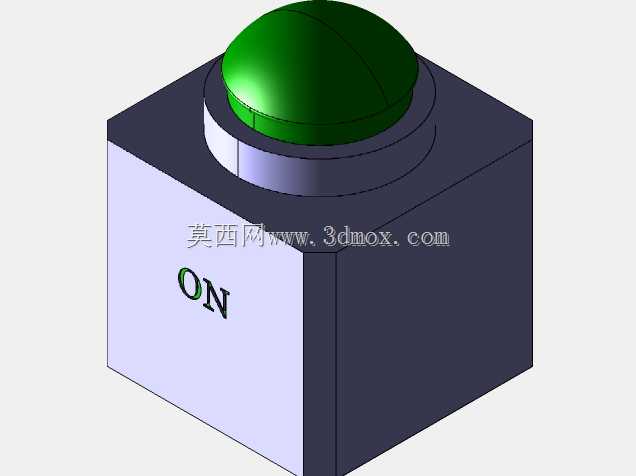

框架上部的液压站采用集成式安装，油路管线全部沿型材槽内排布，避免管线外露造成的作业剐蹭风险，操作按钮设置在工装位侧方的人体工学高度位置，操作人员放置工件后单手即可触发压装动作，压装完成后压头自动回位，取放工件的空间无遮挡，单工位压装循环耗时可控制在8秒以内，相比传统手动压装工装效率提升3倍以上。

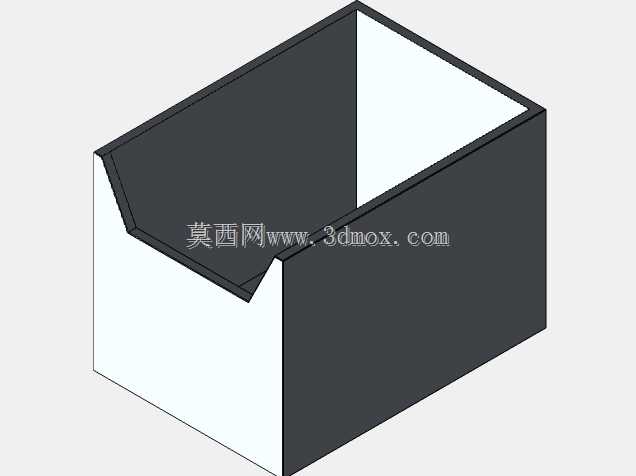

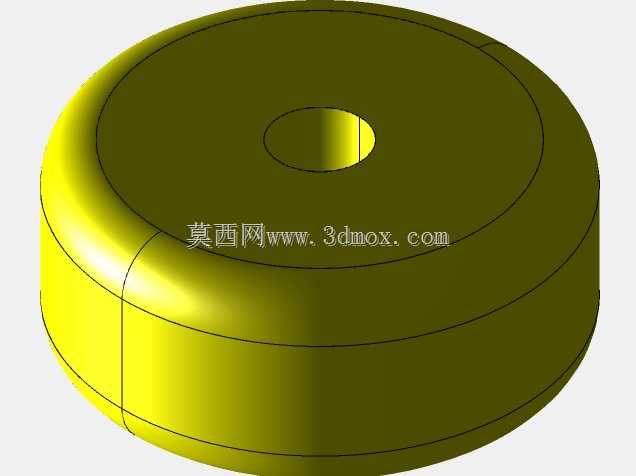

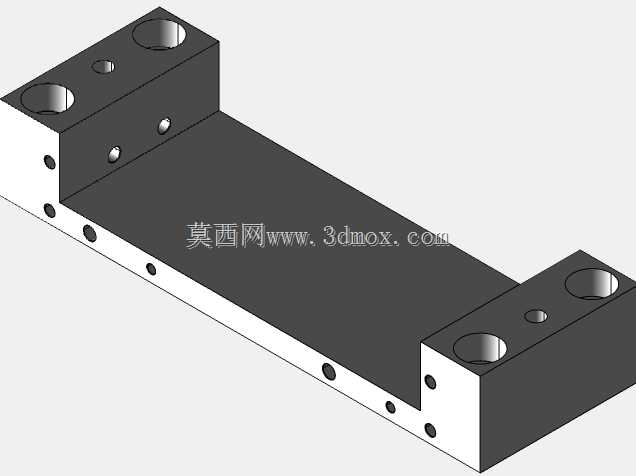

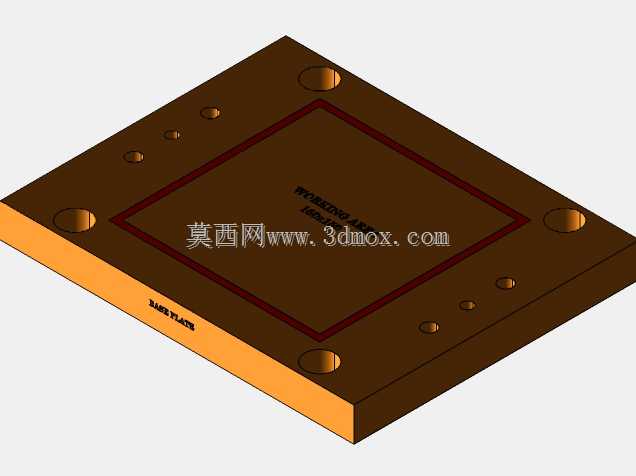

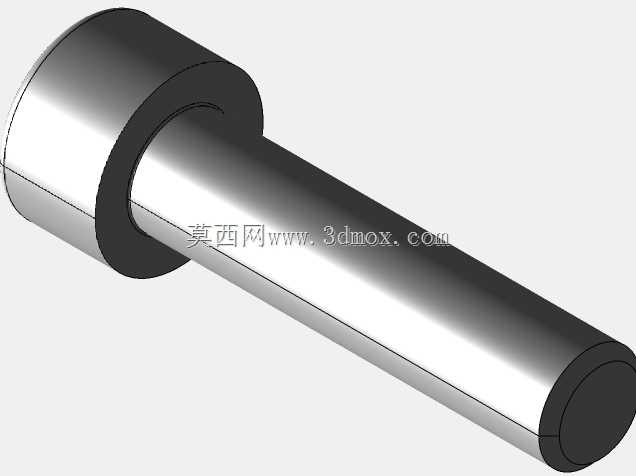

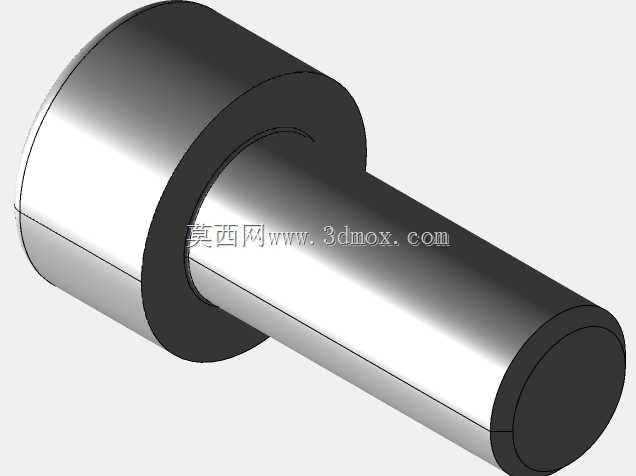

设备的定位工装采用快换式设计，针对不同规格的四通接头管座，仅需更换对应的定位套与压头即可快速切换生产型号，换型时间不超过10分钟，适配多品种小批量的制动部件装配需求。框架层板采用防静电复合板材，避免装配过程中静电对制动系统电子辅件造成损伤，所有边角位置都做了圆弧倒角处理，消除作业过程中的磕碰安全隐患。压装工位旁预留了废料收集盒安装位，可收集压装过程中产生的少量金属切屑，保持工位整洁。
