Dillon550系列压力机铸造改进工具头

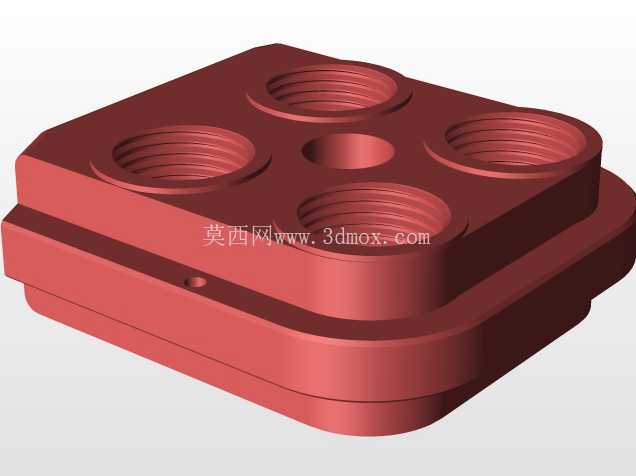

　　在中小型零部件压力铸造生产线上，工具头作为直接对接模腔、完成铸造成型动作的核心执行部件，其结构合理性、安装适配性直接决定了单批次铸件的成型精度与生产节拍稳定性，这款适配Dillon550系列压力机的改进型工具头，正是针对原有工装在多腔小铸件生产中存在的定位偏差、装夹效率不足问题做的定向结构优化。从实际应用场景来看，这类工具头主要服务于有色合金小型结构件的压力铸造工序，常见于汽配小五金、气动元件壳体、精密连接构件的批量生产环节，安装在压力机的动模侧执行端，随滑块完成合模、压射、开模顶出的全周期动作，相比原有同系列工具头，这款改进版本首先在工位布局上做了调整，四个带内螺纹的安装工位呈对称式分布在工具头本体上，每个工位的内螺纹牙型精度按H6级公差控制，能够直接适配标准规格的模芯镶件安装，无需额外加装过渡套，减少了装配累计误差。

　　中间位置的定位通孔采用H7级公差加工，与压力机滑块端的定位销做间隙配合，装配时能够快速完成同轴度找正，单次装夹的找正时间相比原有结构缩短近40%，适合频繁换模的多品种小批量铸造生产场景。本体外形采用圆角过渡的方形基座设计，底部设置有一圈凸台安装止口，止口的外径尺寸与压力机滑块端的安装凹槽做基孔制配合，安装时能够直接嵌入凹槽完成径向定位，四周的安装孔位与设备原有安装孔位完全匹配，不需要对现有设备做任何改造即可直接替换原有工具头，降低了产线升级的改造成本。

　　从结构强度设计角度，工具头本体的壁厚做了等强度优化，四个工位的螺纹孔底部预留了足够的安全壁厚，避免长期承受压射反力时出现螺纹开裂、本体变形的问题，本体侧面设置的小型定位销孔，用于安装行程触发挡片，能够配合设备的行程开关精准控制开模合模的极限位置，避免出现过冲撞模的问题。在实际生产使用中，这款工具头的四个独立工位可以同时安装同规格模芯，实现一次合模完成四件铸件的成型，也可以根据生产需求安装不同规格的模芯，兼容多品种小批量的柔性生产需求，每个工位的螺纹孔深度经过精准计算，模芯拧入后端面与工具头表面的平面度误差控制在0.02mm以内，保证合模时分型面能够完全贴合，减少飞边毛刺的产生，降低后续铸件清理的工作量。

　　设计过程中充分考虑了铸造生产的高温工况，本体的材质选用适配热处理的合金工具钢，结构上避免了尖锐棱角带来的应力集中问题，所有转角位置都做了R3以上的圆角过渡，减少长期冷热交变应力下出现开裂的风险，同时工具头的整体重量经过优化，在保证结构强度的前提下尽可能降低本体重量，减少压力机滑块的运动负载，提升滑块运动的响应速度，缩短生产节拍。安装边界方面，工具头的整体外形尺寸完全适配Dillon550系列压力机的滑块安装空间，最大外轮廓不会与设备的导柱、冷却管路、顶出机构产生运动干涉，底部止口的深度经过校核，安装后工具头的工作面与定模平面的平行度能够满足设备出厂的精度要求，不需要额外做垫皮调整。对于从事压力铸造工装设计、产线运维的工程人员来说，这款改进型工具头的结构思路具备很高的参考价值，其对称式工位布局、一体式定位止口、等强度壁厚设计的逻辑，也可以迁移到其他同吨位压力机的工装改造项目中，帮助提升铸造生产的稳定性与成品率。
