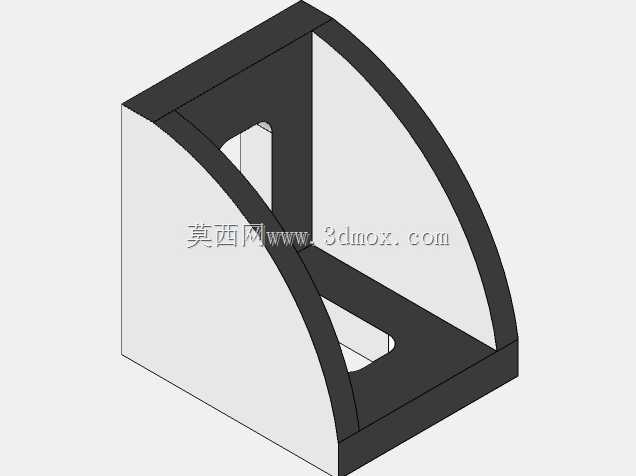

20x25规格圆弧宽角金属连接接头

这类宽角接头多用于工业铝型材框架、设备护罩、钣金机架的直角过渡连接场景，区别于常规直角角码，其外侧采用大圆弧过渡设计，既可以消除直角锐边带来的磕碰安全隐患，也能让框架外轮廓更流畅，适配有外观要求的设备外装结构。从结构上看，接头采用双侧带安装槽的L型基体，外侧圆弧包边覆盖型材对接的接缝，两个垂直的安装面分别贴合20mm、25mm规格的型材端面，安装时无需对型材做额外的切角处理，直接通过紧固件穿过预留的槽位即可完成锁紧固定，能大幅缩减现场装配的加工工序。设计阶段优先考虑了连接后的受力特性，圆弧过渡段做了等壁厚加强处理，避免直角位置应力集中导致的受力断裂，内侧的镂空槽位一方面可以减轻接头自身重量，另一方面也能容纳型材端的突出定位边，保证安装时两个垂直方向的型材对位精度，不会出现装配错位。安装边界上，接头的两个垂直安装面的贴合尺寸分别匹配对应规格的型材截面宽度，圆弧外凸的半径控制在不超出型材外轮廓的范围，不会额外占用框架外部的安装空间，相邻的外装面板可以直接贴合在接头的圆弧侧面，无需额外做避位裁切。在生产线旁的物料架、设备安全防护栏、小型工作台的框架搭建中，这类接头可以替代传统的焊接角接，不需要做焊后打磨、表面处理等工序，拆装调整也更灵活，后期框架改造时可以直接拆卸重复利用。接头的内侧支撑筋沿受力方向布置，在承受垂直方向的载荷与侧向的冲击力时，力可以顺着圆弧面均匀分散到两个连接的型材上，相比普通直角角码的抗扭、抗弯折性能提升明显，尤其适合有一定振动的设备机架连接场景，能减少长期使用后连接位置松动的问题。
