齿轮齿条式线性往复快速返回传动机构

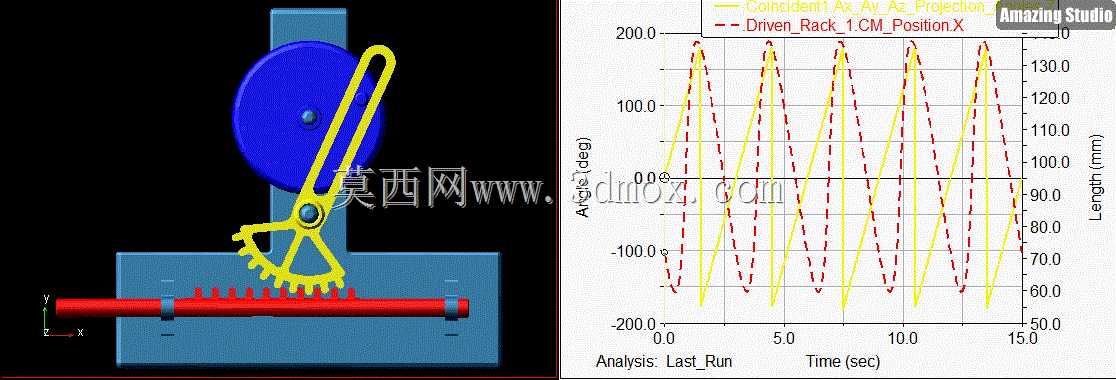

这套线性快速返回机构，核心是通过曲柄带动扇形齿构件摆动，最终驱动下方齿条轴实现直线往复运动，在各类需要工作行程慢进、回程快速复位的自动化加工工位中应用广泛，比如小型零件的冲压送料、工位间短距离节拍式移载、专用机床的直线进给单元，都能看到这类机构的衍生结构。从结构布局来看，整套机构的安装基准为底部的矩形安装座，安装座上预留了对应齿条轴的支撑孔位，齿条轴两端通过轴套类支撑件固定在安装座立板上，径向窜动间隙控制在0.02mm以内，保证直线运动的平稳性，避免齿条与扇形齿轮啮合时出现卡滞。上方的蓝色曲柄盘通过中心转轴固定在后部立式支撑板上，曲柄销连接黄色的连杆构件，连杆另一端与扇形齿轮的摆臂铰接，扇形齿轮通过自身的回转轴固定在安装座中部的支撑凸台上，齿部与下方齿条轴的齿面完全啮合，啮合侧隙按照中等精度齿轮传动的要求设置，既保证传动顺畅，又不会出现回程冲击过大的问题。设计这套机构时，核心的参数匹配围绕曲柄偏心距、连杆长度、扇形齿轮的分度圆半径、齿条的模数展开，需要保证工作行程段曲柄转动对应的齿条移动速度平稳，速度波动控制在15%以内，满足加工进给时的匀速要求，而回程段曲柄转过较小角度就能带动齿条走完整个行程，回程速度能达到工作行程平均速度的2.2倍以上，大幅缩短空行程时间，提升整台设备的运行节拍。从运动仿真的曲线可以看出，黄色构件的角位移与齿条的线性位移呈现严格的对应关系，运动过程中没有出现死点位置，机构启动时不需要额外的飞轮储能就能顺畅运转，安装时需要保证曲柄转轴、扇形齿轮转轴、齿条轴三者的平行度误差不超过0.03mm/100mm，否则会加剧齿面磨损，缩短机构使用寿命。整套机构没有复杂的电控元件，纯机械结构就能实现固定节拍的往复运动，维护成本低，在低速轻载的自动化工位中可靠性远高于气缸驱动的往复结构，不会出现气源压力波动导致的行程速度不稳定问题，适合在节拍固定、长期连续运行的专用加工设备中作为核心传动单元使用。
