工业检测用高精度远心透镜结构设计

在机器视觉精密检测工位的选型过程中，普通定焦镜头的透视畸变、近大远小透视误差，一直是影响尺寸测量精度的核心痛点，远心透镜的设计正是为解决这类工程问题而生。这类光学元件主要适配在线批量检测、离线高精度抽检的生产场景，覆盖3C电子零部件尺寸筛查、精密五金件形位公差检测、印刷品对位校验、半导体晶圆外观检测等多个对成像精度有严苛要求的领域，能够在有效景深范围内维持恒定放大倍率，从光学原理层面消除普通镜头存在的视差问题，避免因被测物高度差、工位安装位置偏移带来的测量数据偏差。

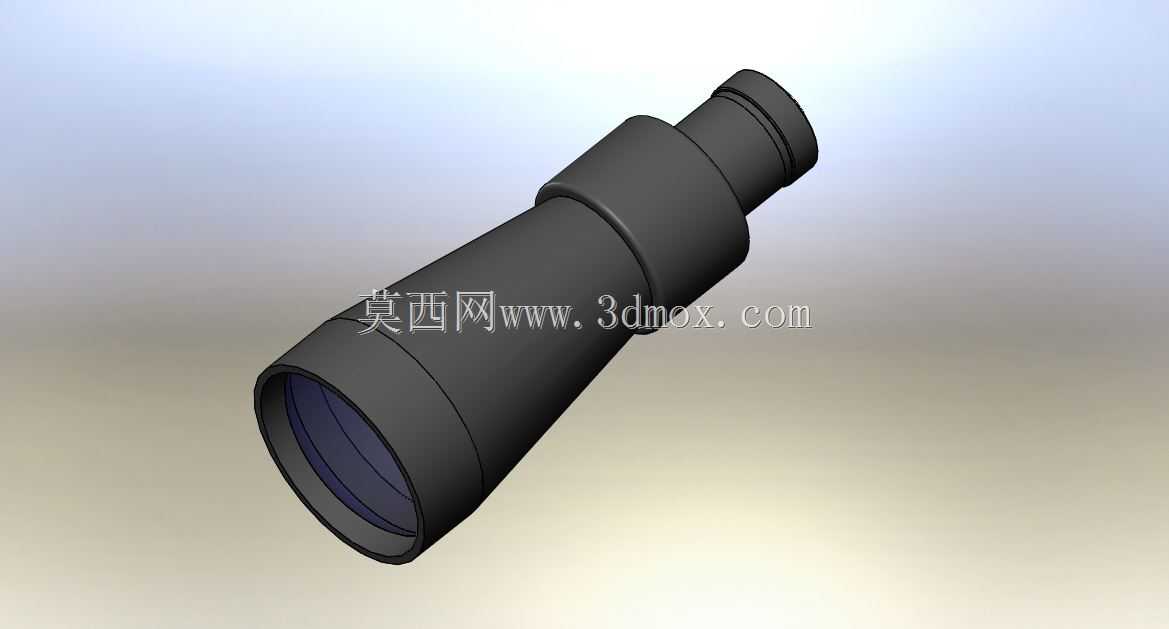

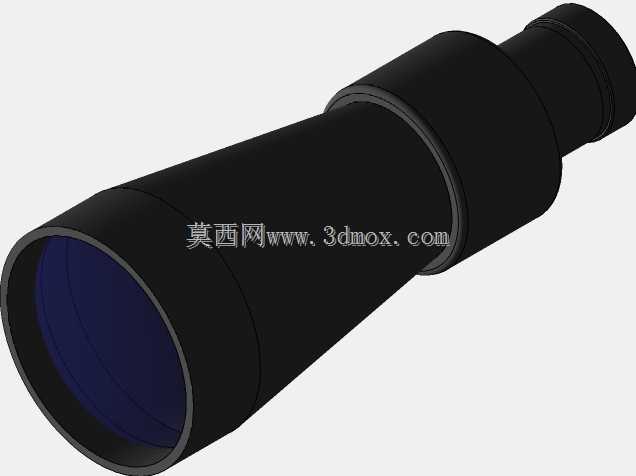

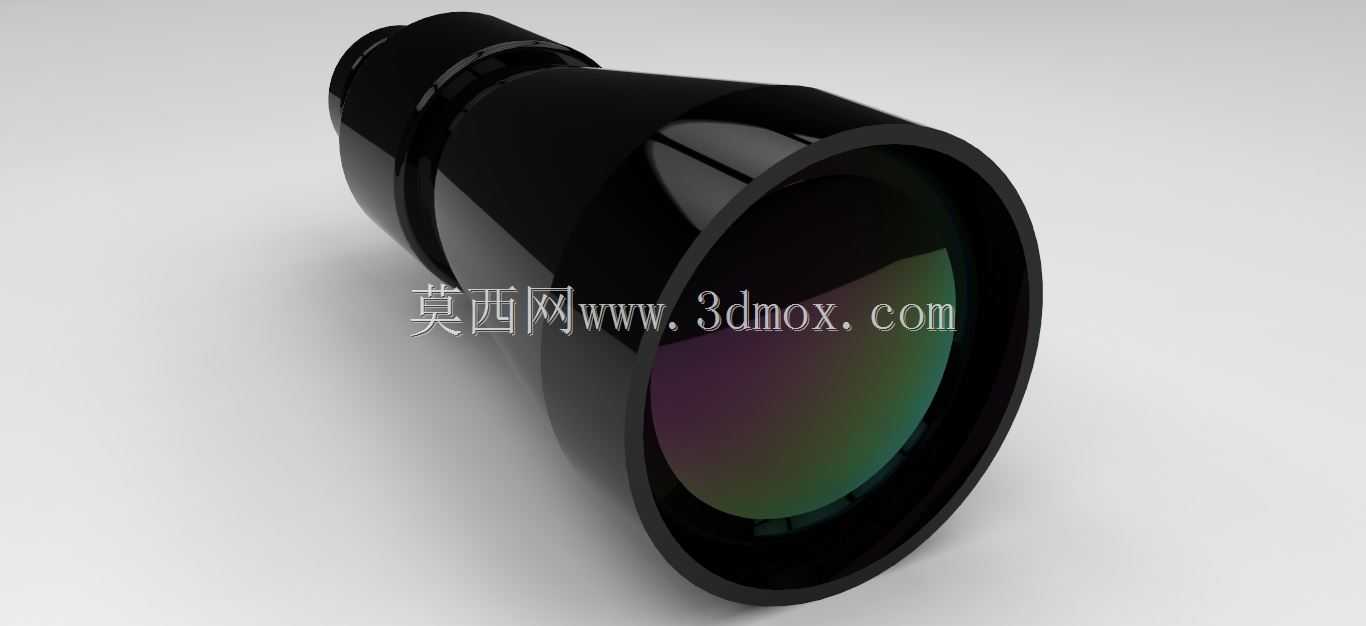

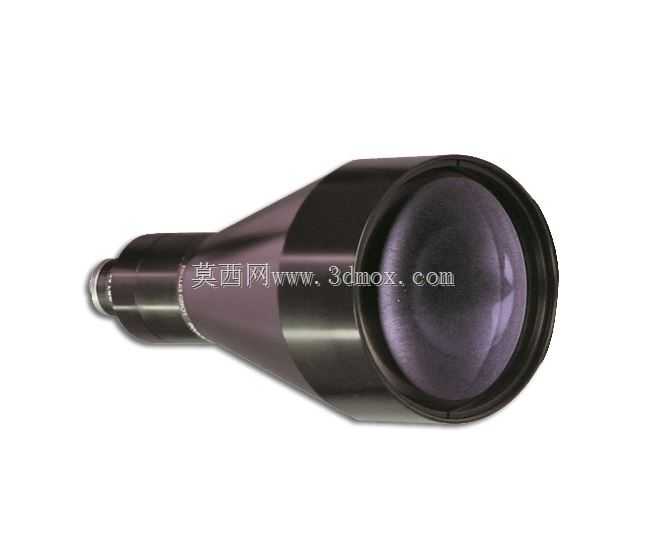

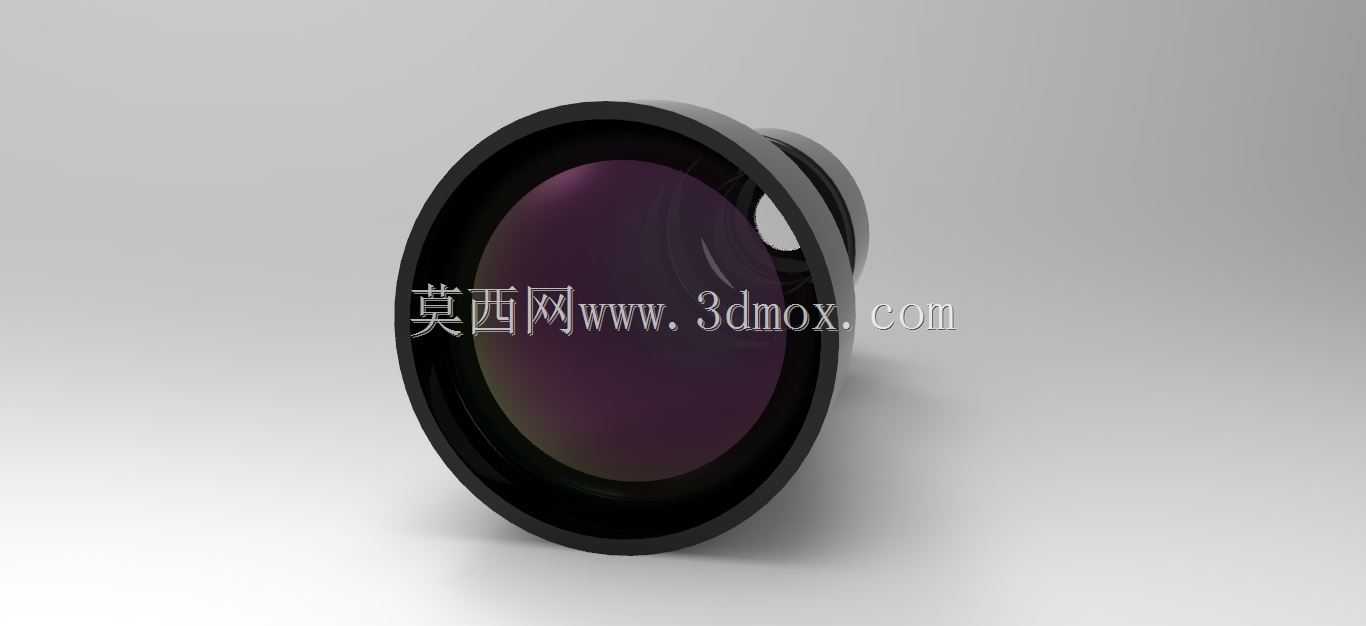

从结构设计思路来看，这款远心透镜采用同轴光入射的光路架构，镜身主体做了分段式遮光处理，内壁做消光纹设计减少杂散光反射，避免成像过程中出现眩光、重影问题，影响边缘识别精度。镜身外侧的环形蓝色标识区为光阑调节的对应刻度段，可根据实际检测场景的光照条件、被测物表面反光特性调整通光量，适配不同亮度的同轴光源、环形光源搭配需求。镜头前端的光学镜片做了多层镀膜处理，降低可见光波段的反射率，提升成像对比度，即使是针对高反光金属表面、低反光哑光塑料件的检测，也能获取边缘清晰、灰度均匀的成像画面。

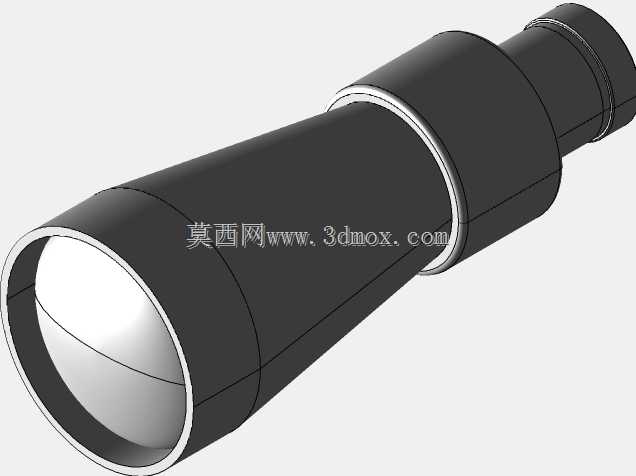

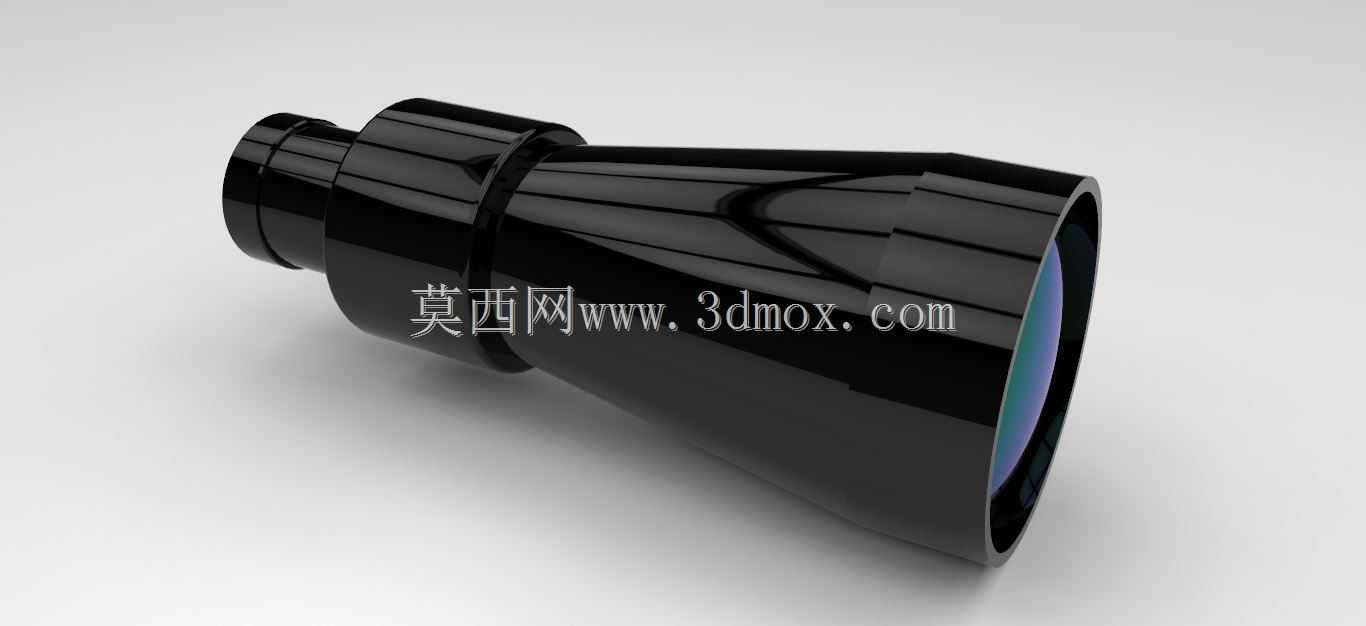

从安装边界与尺寸适配角度，这款远心透镜的镜身采用等径分段圆柱结构，尾部预留标准C接口安装位，可直接适配市面主流工业相机的安装法兰，不需要额外定制转接环。镜身的最大外径控制在常规工业镜头的兼容尺寸范围内，可适配常规视觉工位的镜头固定环、调整支架，不需要对现有检测工位的安装结构做大规模改造。镜头的工作距离经过校准，在额定工作距离区间内，成像畸变率控制在极低水平，配合亚像素级视觉算法，可实现微米级的尺寸测量精度。

不同于普通摄影镜头追求大光圈、大视场角的设计逻辑，这款远心透镜的所有结构设计都围绕测量精度稳定性展开，镜筒的同轴度公差经过严格管控，每一片镜片的安装位置都做了定位止口设计，避免长期使用过程中镜片移位导致光轴偏移，影响测量重复性。在实际产线应用中，这类镜头可配合自动化上下料机构实现24小时连续检测，不需要频繁重新校准标定参数，能够大幅降低检测工位的运维成本，提升全检工序的检测效率与数据一致性，替代传统人工抽检带来的人为误差，适配精密制造行业对质量管控的严苛要求。
