工业检测用高精度远心光学镜头结构

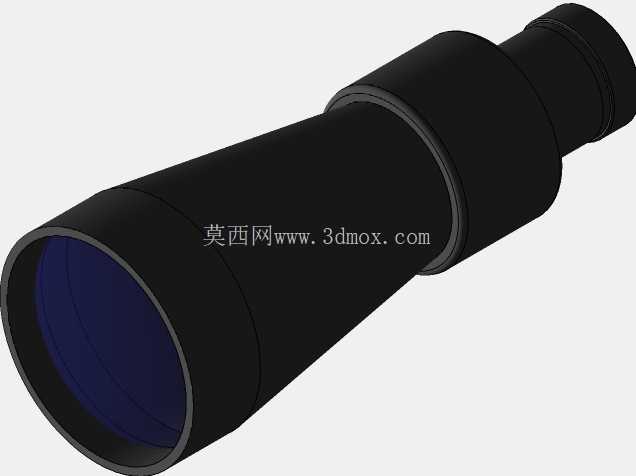

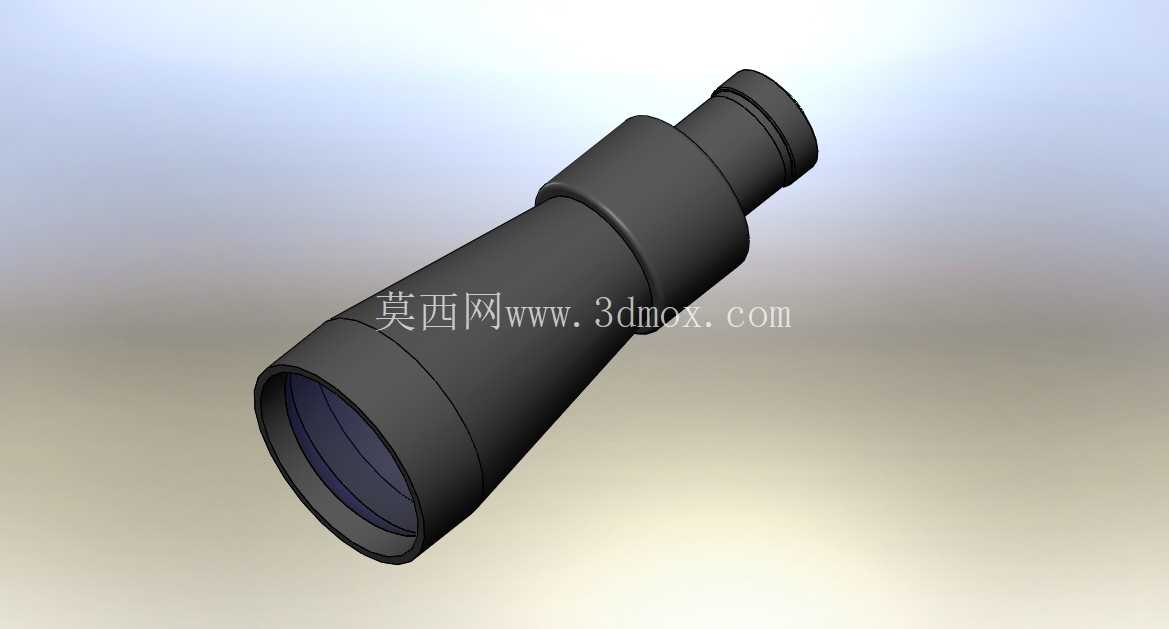

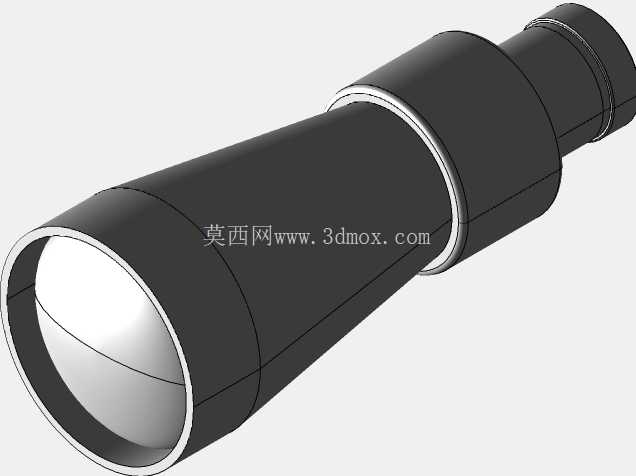

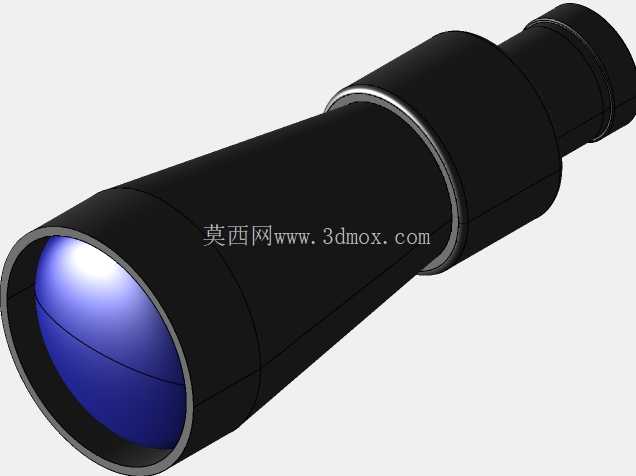

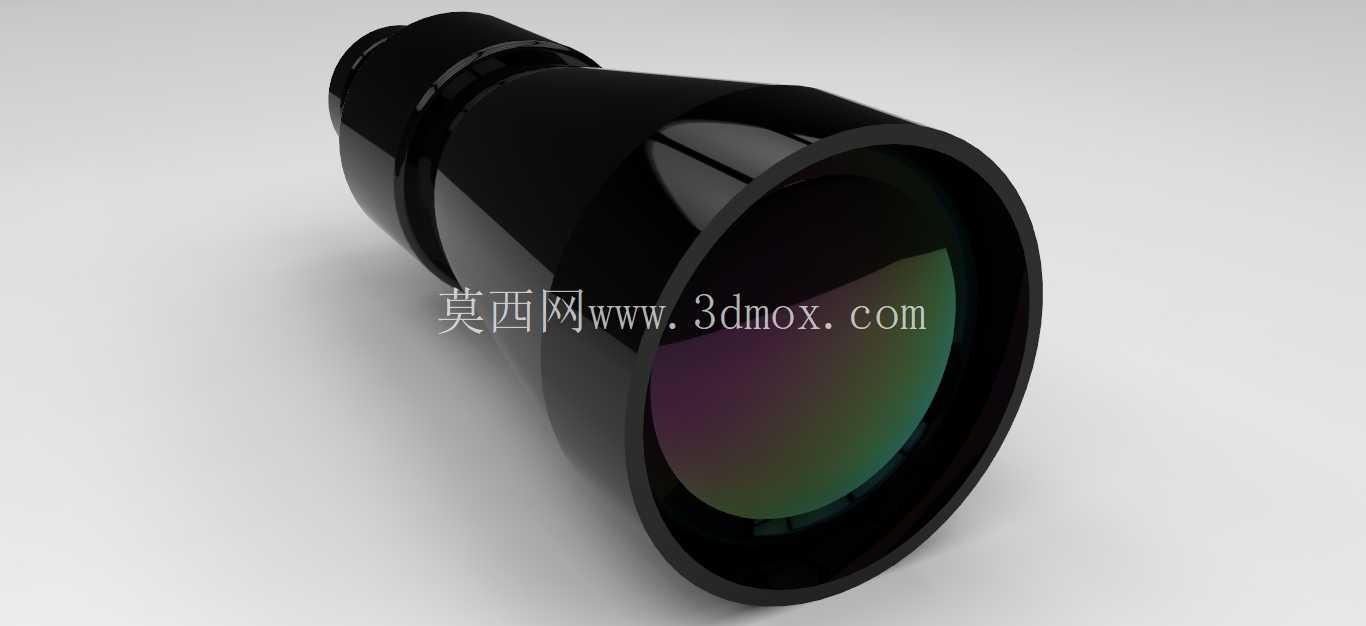

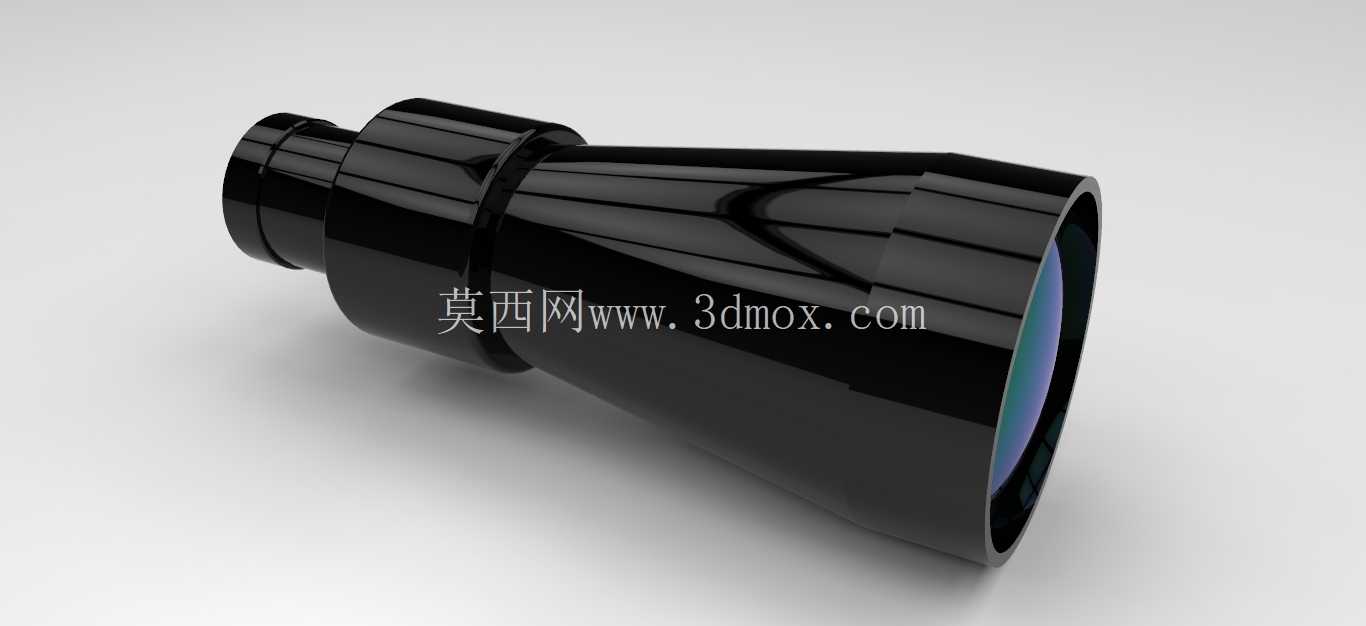

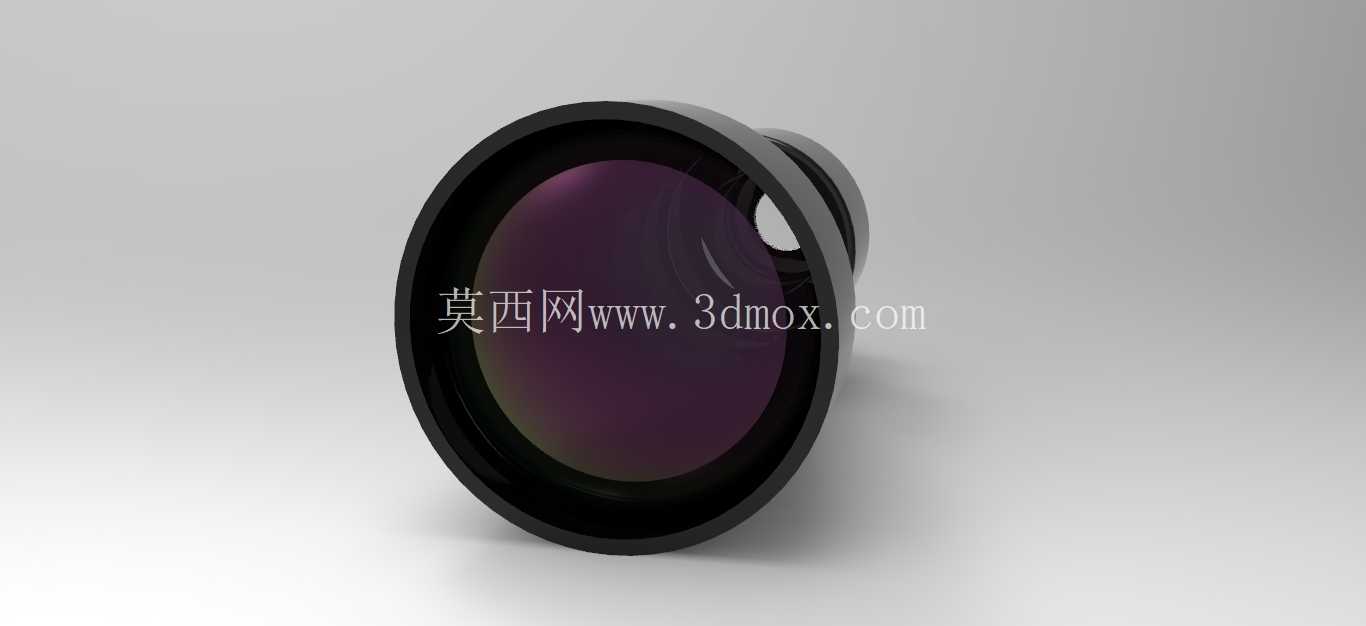

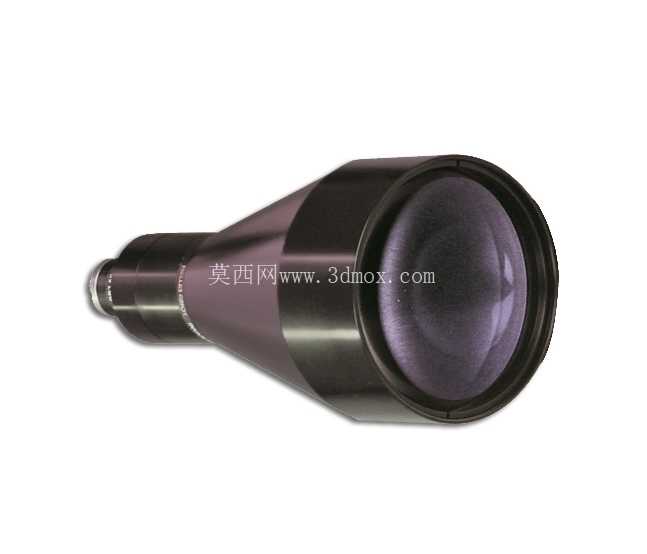

在机器视觉精密检测工位的选型过程中，远心镜头的结构适配性往往直接决定整套检测系统的测量精度上限，不同于普通定焦镜头存在的近大远小透视畸变，这类光学组件从光学路径设计阶段就针对工业现场的测量需求做了专项优化。从结构组成来看，该镜头采用锥段式镜身设计，前端光学入射端口做了大口径通光设计，能够在保证充足进光量的同时，匹配大靶面工业相机的成像圈覆盖要求，镜身中部设置的环形结构为安装锁紧位，可兼容标准工业镜头的C/CS接口安装法兰，安装时无需额外定制转接环，即可直接固定在常规视觉检测支架上，镜身尾部的出光端做了消光螺纹处理，能够减少镜筒内部的杂光反射，避免成像面出现眩光、鬼影等影响边缘识别精度的问题。

从实际应用场景出发，这类镜头主要适配自动化生产线上的在线尺寸检测、工件形位公差测量、精密零件外观缺陷筛查等工位，比如在3C电子零部件的尺寸全检环节，普通镜头会因为工件摆放存在高度差，出现边缘尺寸放大倍率不一致的问题，导致测量值出现微米级的偏差，而远心镜头通过平行光路设计，能够在一定的物距范围内保持恒定的放大倍率，即使工件存在上下位置波动，也不会出现测量数值的偏移，刚好匹配流水线工位上工件定位存在微小误差的实际工况。在五金冲压件的毛刺检测场景中，该镜头的大景深设计能够覆盖工件的整个厚度方向，无需频繁调整镜头焦距即可完成整个端面的清晰成像，减少了工位调试的时间成本。

设计过程中，镜身的结构强度也做了针对性考量，外壳采用硬质铝合金材质加工，表面做了哑光黑色阳极氧化处理，一方面能够减轻整体重量，避免长时间安装在视觉支架上出现接口下沉偏移的问题，另一方面哑光表面可以减少车间环境光在镜身表面的反射，避免杂光进入光路影响成像质量。镜头的光学镜片组采用多片式消色差设计，能够校正可见光波段的色差与球差，在搭配环形光源、同轴光源等不同工业光源时，都能够获得对比度均匀的成像效果，边缘视场的分辨率与中心视场保持一致，不会出现画面边缘模糊导致的尺寸识别误差。

从安装边界来看，该镜头的整体长度适配常规视觉检测柜的内部安装空间，镜身最大外径处预留了足够的锁紧扳手操作空间，安装时可以先将镜头与相机锁紧，再整体固定到支架的调节云台上，后续调整焦距、光圈时，只需转动镜身上的调节环即可完成，调节环位置设置了阻尼结构，调整到位后不会因为设备运行的振动出现参数偏移。在实际产线长期运行过程中，镜身的密封结构能够阻挡车间内的粉尘、切削液雾气进入镜筒内部，避免镜片表面沾污导致的成像模糊问题，减少日常维护的频次。不同于实验室用的高精度光学镜头，这款结构设计更偏向工业现场的耐用性需求，在保证光学精度的前提下，尽可能简化了安装调试的操作步骤，即使是没有太多光学调试经验的设备维护人员，也能够按照工位的检测要求快速完成镜头的参数调整，适配不同尺寸工件的检测需求。在精密测量场景中，这类镜头的平行光路特性还能够避免因为工件表面存在高度差产生的遮挡阴影，对于带台阶、盲孔的复杂结构零件，也能够清晰捕捉到各个特征面的轮廓边界，保证测量软件能够准确提取特征点的坐标，计算出准确的尺寸参数。
