工业起重吊装用单钩结构三维设计

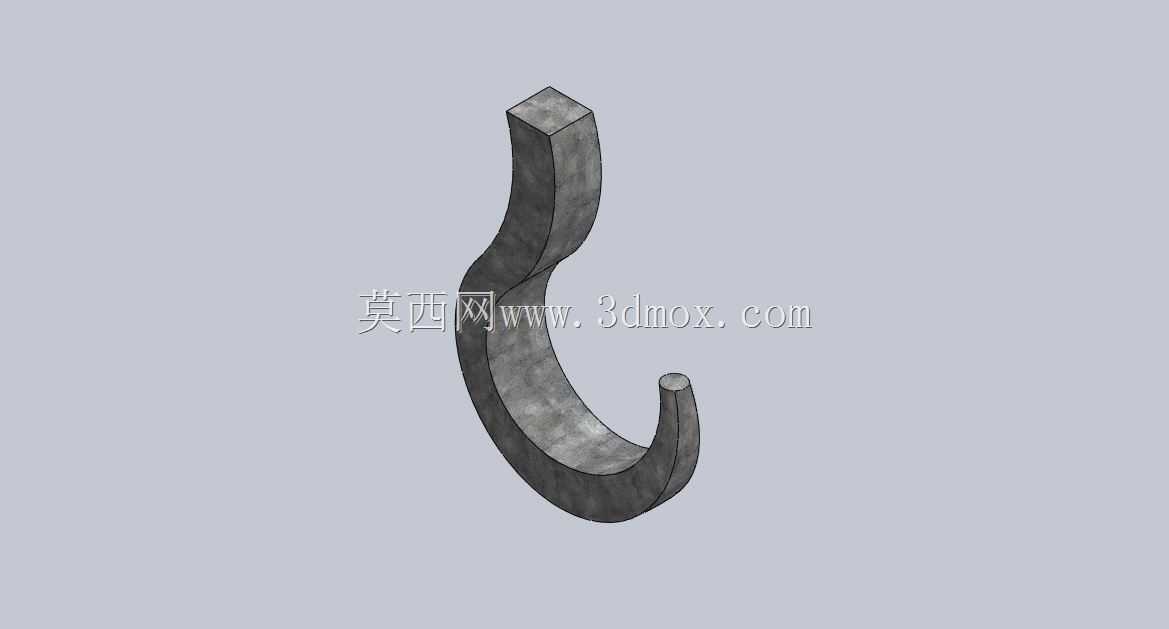

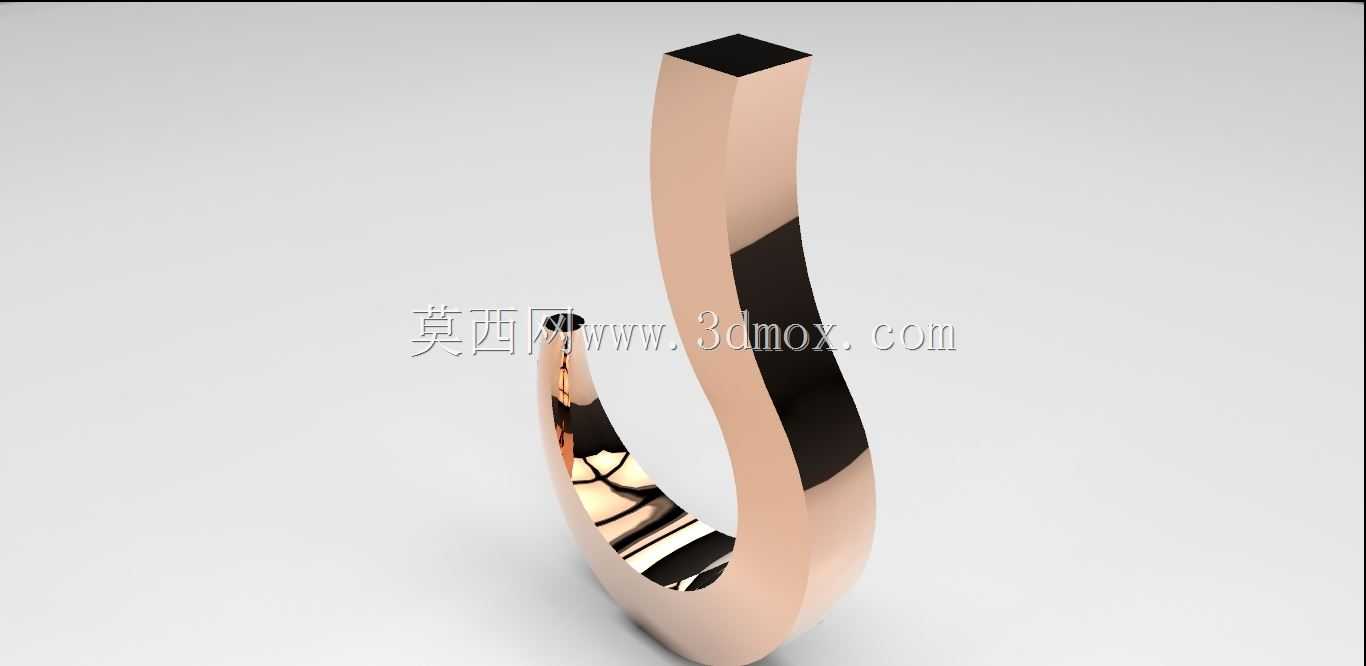

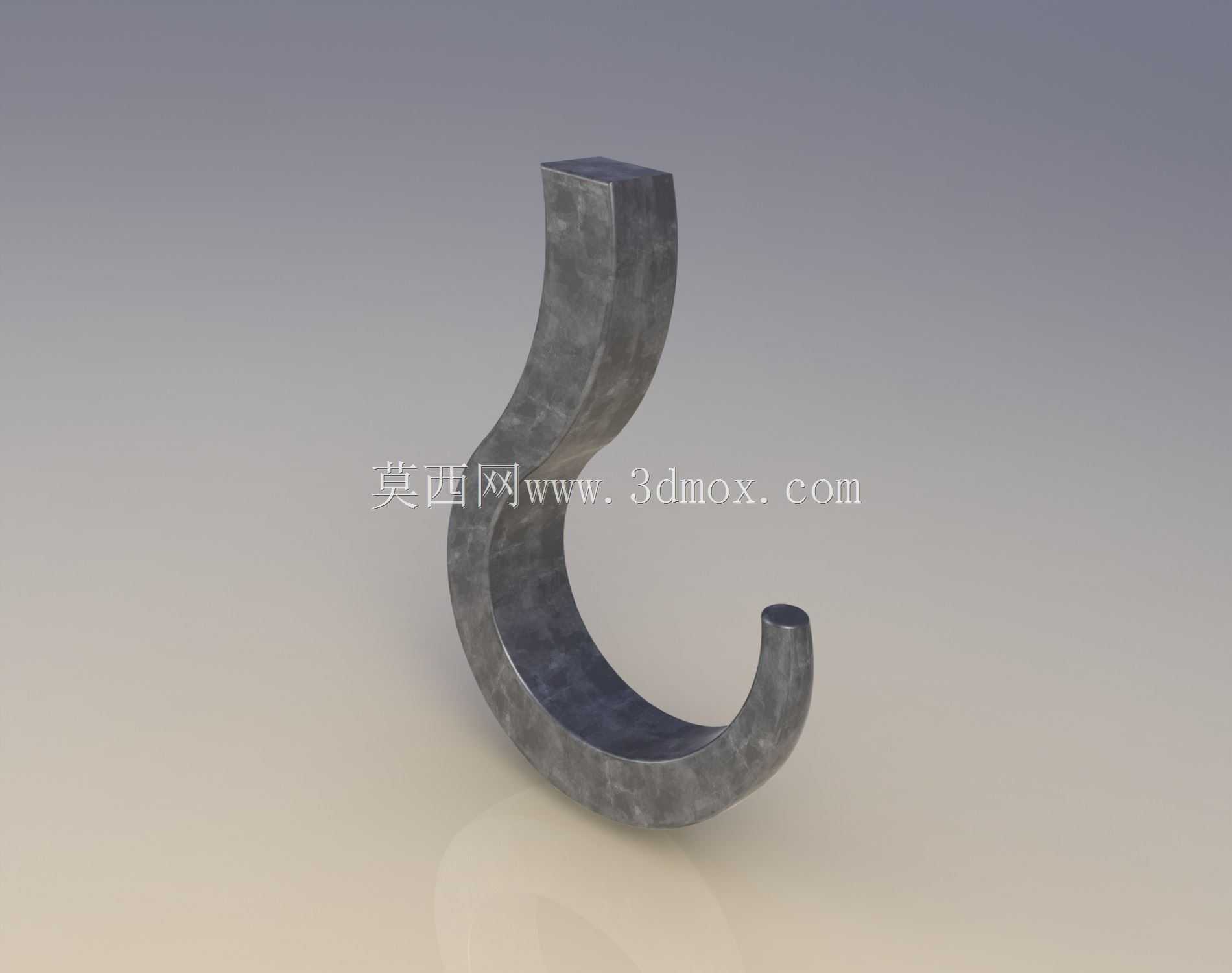

　　在车间物料转运、仓储货物装卸、轻型设备检修吊装等日常作业场景里，单钩是出现频率极高的末端吊具构件，它直接衔接吊索与被吊工件，其结构合理性直接关系到吊装作业的可靠性与操作便捷性。这款单钩的设计没有采用额外的安全舌片结构，属于简易式承重挂钩，适配无剧烈晃动、吊运路径固定的轻载作业场景，比如车间内工位间的半成品转运、仓储区整箱物料的垂直起吊，或是小型工装夹具的临时悬挂固定。从结构设计逻辑来看，钩体顶部采用方形直柄段，这一设计并非随意选择，方形截面在与配套的挂座、吊环连接时，能够避免钩体在承重过程中发生周向转动，保证吊钩受力方向始终与钩身弯曲段的承重平面重合，减少侧向扭矩对钩体的损伤，相比圆柄结构，方形柄的防转特性不需要额外加装定位销，

　　简化了上部连接结构的复杂度。钩身的弯曲段采用渐变截面设计，从顶部直柄段向下延伸时，截面厚度随受力弯矩的变化做对应调整，在钩身曲率最大的弯曲中段，截面厚度达到峰值，这一位置是吊钩承重时弯矩最大的区域，适当增加截面厚度能够在不额外增加整体重量的前提下，提升该区域的抗弯强度，避免长期承重后出现塑性变形。钩尖位置做了小直径圆柱收头处理，没有做尖锐倒角，一方面能够避免挂设吊索、吊带时割伤索具纤维，另一方面圆柱端头的圆弧过渡能够减少应力集中，防止钩尖受碰撞后出现崩裂。从安装边界来看，顶部方形直柄的尺寸适配常规的开口吊环、板式吊座的安装槽，安装时只需要将方柄插入对应连接座的方孔内，加装横向防脱销即可完成固定，不需要做复杂的配焊或是螺纹加工，

　　现场拆装更换十分便捷。钩身的开口尺寸经过匹配设计，能够容纳常规宽度的扁平吊带、直径适中的钢丝绳套，挂设作业时不需要刻意调整索具位置，顺着钩尖滑入即可到位。设计过程中需要重点关注钩身的曲率半径，曲率过小会导致吊索在钩内的弯折角度过大，加速索具的疲劳磨损，曲率过大则会增加钩体的整体尺寸，同时容易出现吊索从钩口滑脱的风险，这款单钩的曲率半径控制在合理区间，既保证吊索在钩内的接触面积足够，分散索具对钩身的局部压应力，也能控制钩体整体外廓尺寸，避免在狭小作业空间内出现钩体剐蹭周边设备的问题。钩体的受力路径从顶部方柄的连接点向下，沿钩身弯曲段平滑传递到钩尖内侧的承重接触区，整个受力路径没有出现突然的截面突变，能够减少应力集中点的出现，

　　降低长期交变载荷下出现疲劳裂纹的概率。在实际使用中，这类简易单钩通常不用于需要严格防脱的高危吊装场景，更多应用在作业人员全程监护、吊运高度较低的厂内作业环节，相比带安全锁的吊钩，它的结构更简单，自重更轻，挂取索具的效率更高，适合高频次的轻载吊装作业。建模过程中，钩身的曲面过渡需要保证连续顺滑，不能出现折线或是棱角，否则在受力分析时会出现虚假的应力集中点，影响结构强度判断，同时光滑的曲面也能减少后续铸造、锻造加工时的应力缺陷，提升成品的结构一致性。
