道路划线与涂装生产线用无气喷漆枪结构

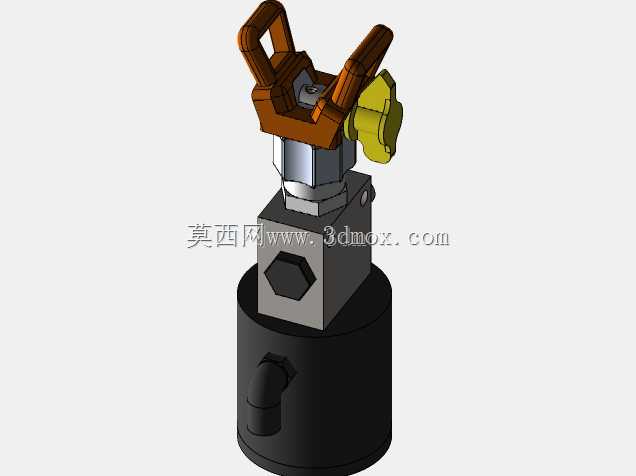

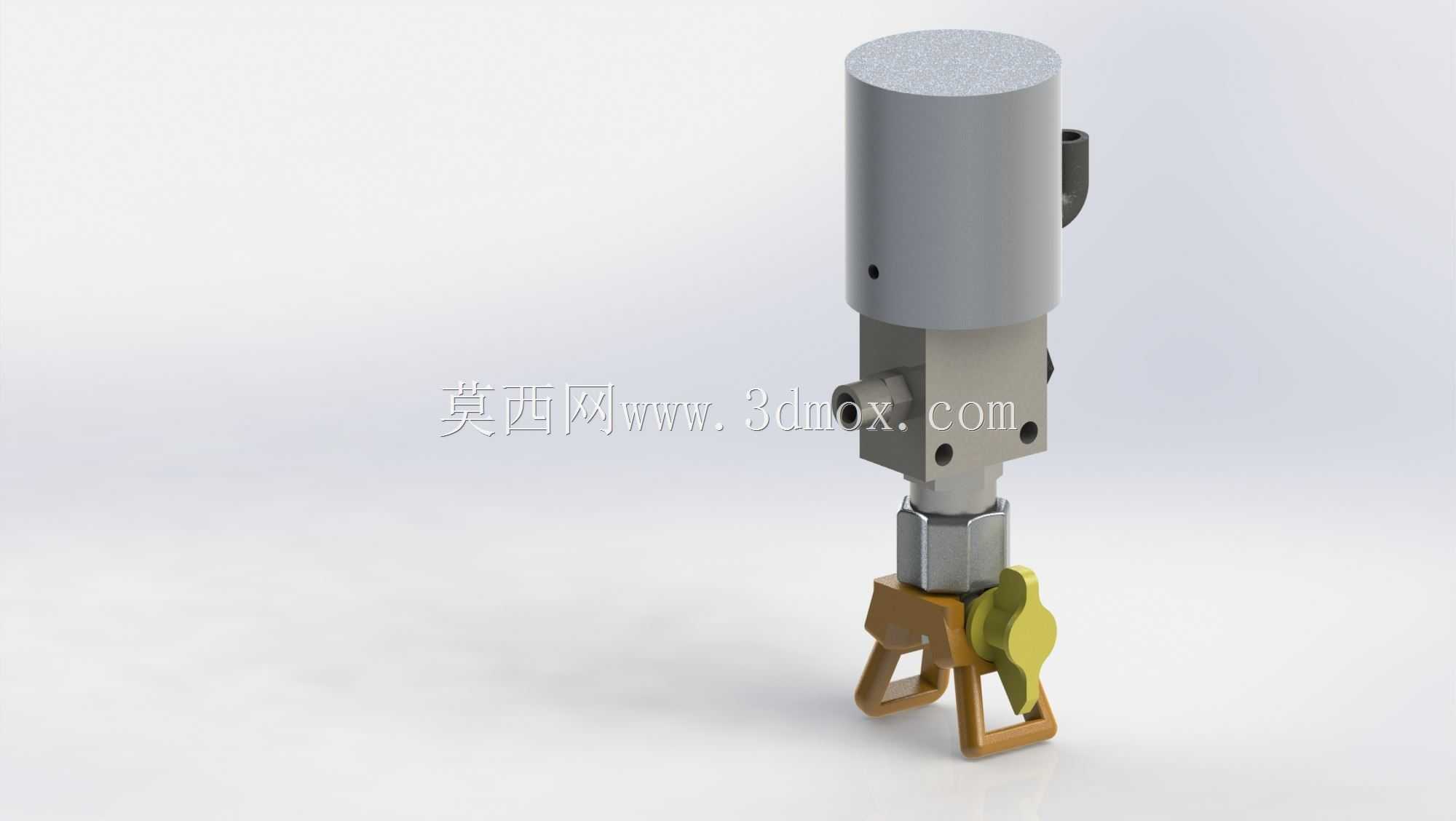

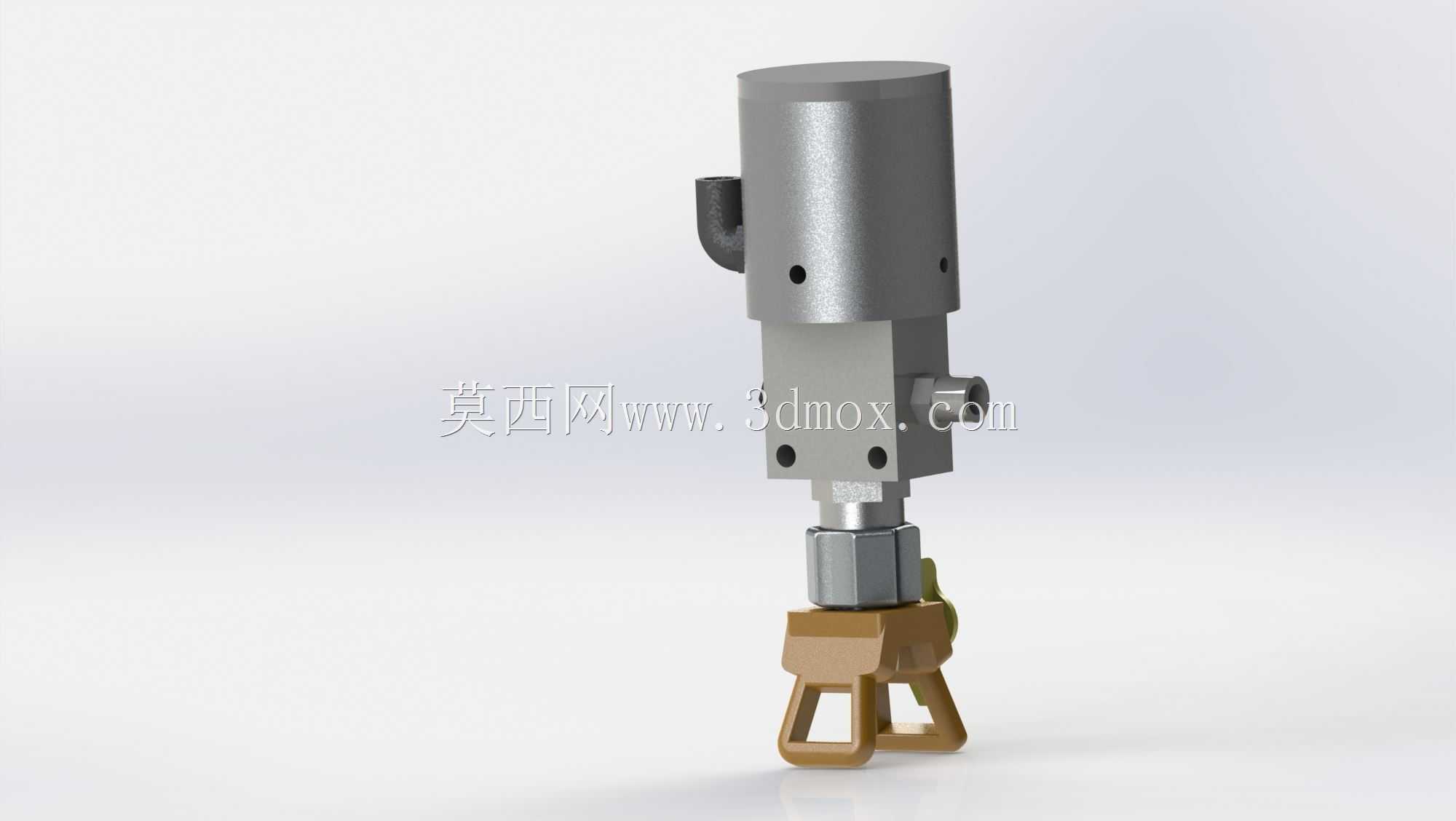

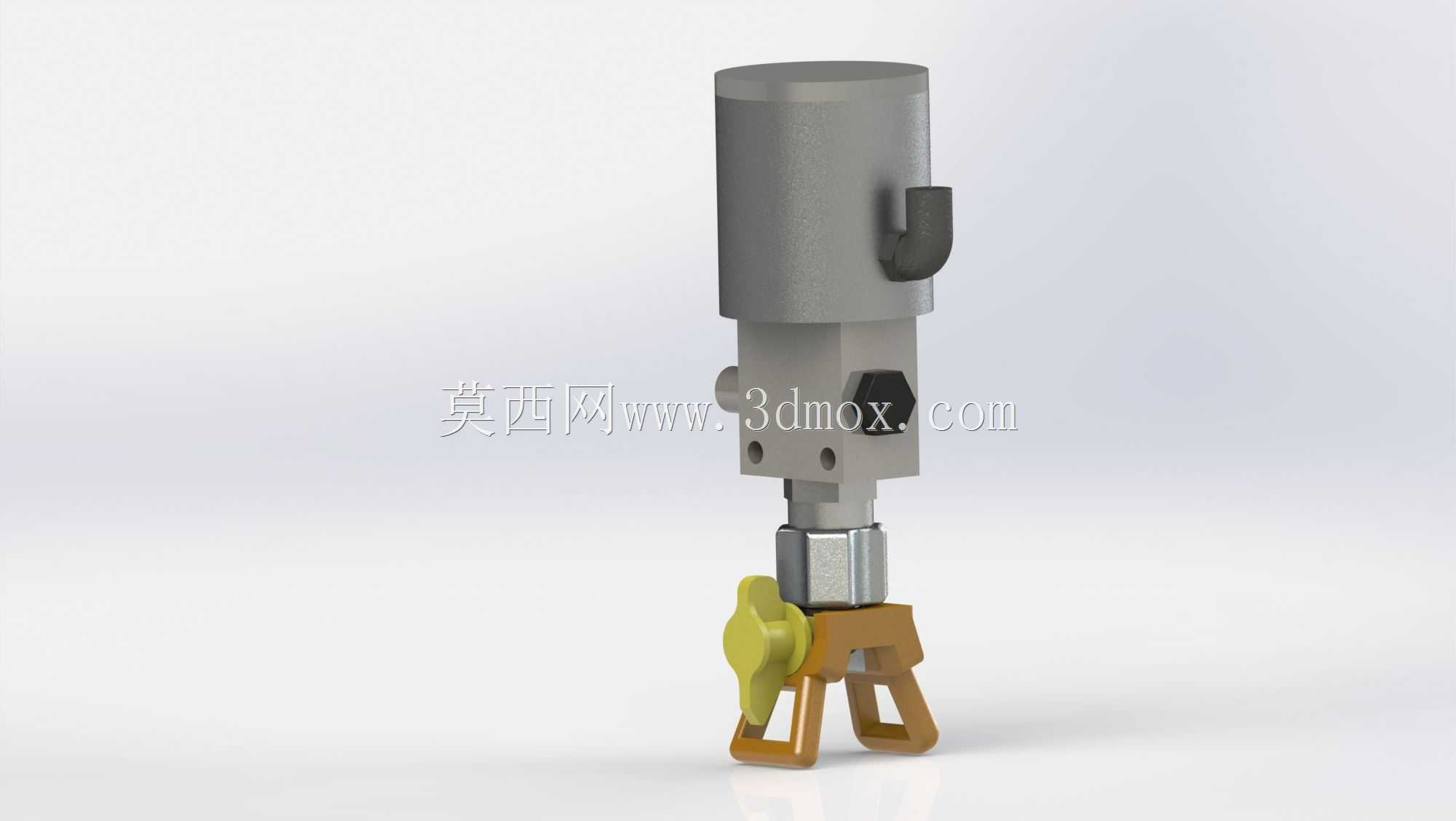

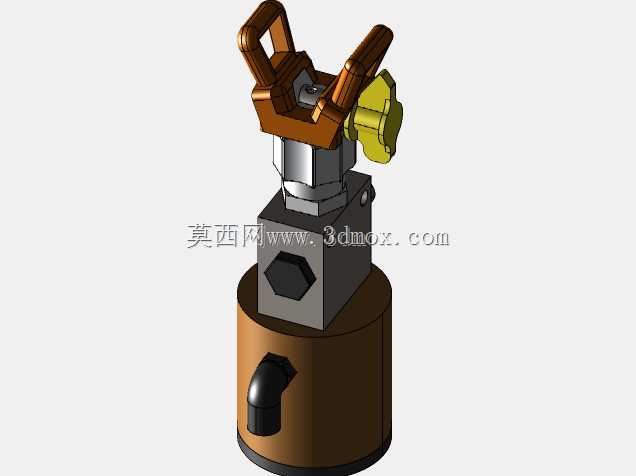

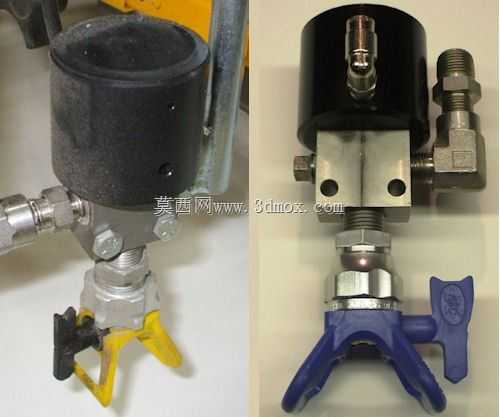

这款无气喷漆枪的结构设计，核心围绕高压无气喷涂的作业需求展开，区别于传统空气喷涂的雾化逻辑，它依靠对涂料施加高压实现物料雾化，不需要额外压缩空气参与雾化过程，能大幅降低涂料飞溅损耗，在道路划线作业、工业油漆连续生产线两类场景中适配性极强。从结构布局来看，上部圆柱形腔体为高压蓄压腔，内部集成涂料增压与稳压结构，腔体侧面预留的接口为涂料输入端口，可对接高压涂料输送管路，腔体侧壁的小孔为压力泄放辅助孔，用于停机状态下快速释放腔体内残余压力，避免枪体内部长期带压出现密封件老化渗漏问题。中部的阀组集成块是整个喷枪的控制核心，内部设置顶针式启闭阀结构，两个对称布置的安装孔用于固定阀组密封组件，下部的六角连接段为标准管路接口，可快速对接不同规格的喷嘴底座，不需要额外加工转接结构，现场更换维护效率更高。下部的支架结构为落地式支撑脚，搭配侧面的蝶形调节旋钮，可在生产线固定工位实现枪体角度快速调整，旋钮的齿形防滑结构设计，操作人员佩戴劳保手套也可直接拧动调节，不需要额外借助工具。安装边界方面，上部圆柱腔体直径适配常规50mm规格的安装抱箍，整体竖向安装尺寸可适配多数涂装生产线的喷枪安装架间距，支撑脚的两个支脚开有固定安装孔，可直接通过螺栓固定在划线机的安装横梁上，不需要额外设计定制转接支架。在实际作业场景中，道路划线作业时，该枪体可承受高粘度道路标线涂料的高压输送，雾化后的扇形喷幅边缘整齐，不会出现毛边虚喷问题，连续作业4小时以上阀组密封部位不会出现滴漏；在工业油漆生产线工位，该枪体可适配快换喷嘴结构，根据不同工件的喷涂需求更换不同喷幅的喷嘴，枪体的流道内壁做了光滑过渡处理，减少涂料残留堆积，换色清洗时只需要少量溶剂即可冲洗干净流道内部，减少溶剂消耗与清洗等待时间。设计过程中充分考虑了现场维护的便捷性，所有密封件均采用标准规格，易损件更换不需要拆解整个枪体，只需要拆开中部阀组的固定螺丝即可更换密封顶针与密封圈，降低现场运维的配件储备难度。
