带操作手柄的框式万向节传动结构

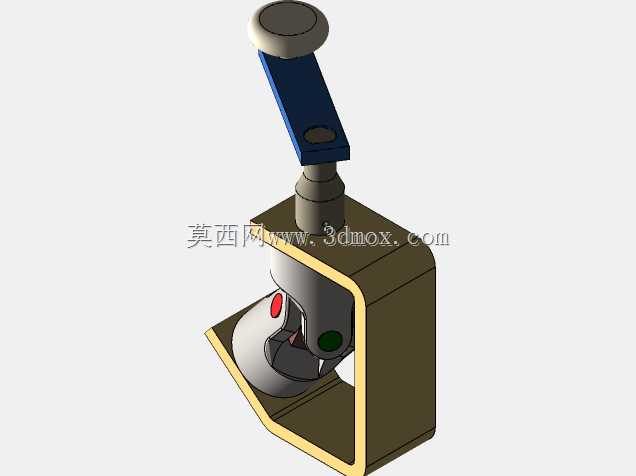

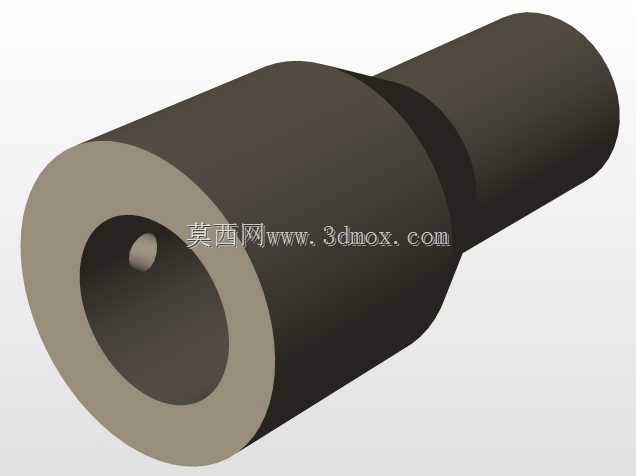

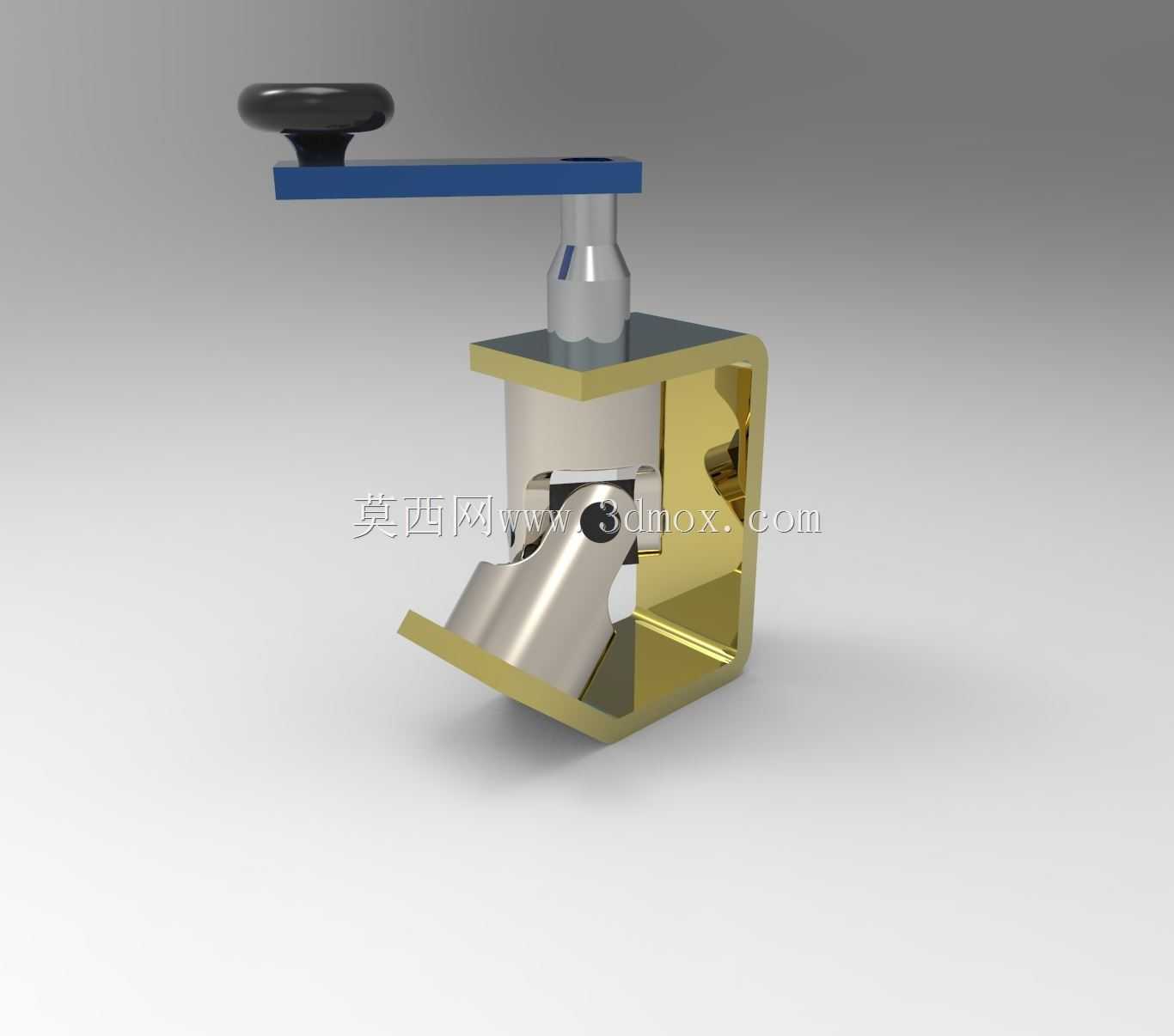

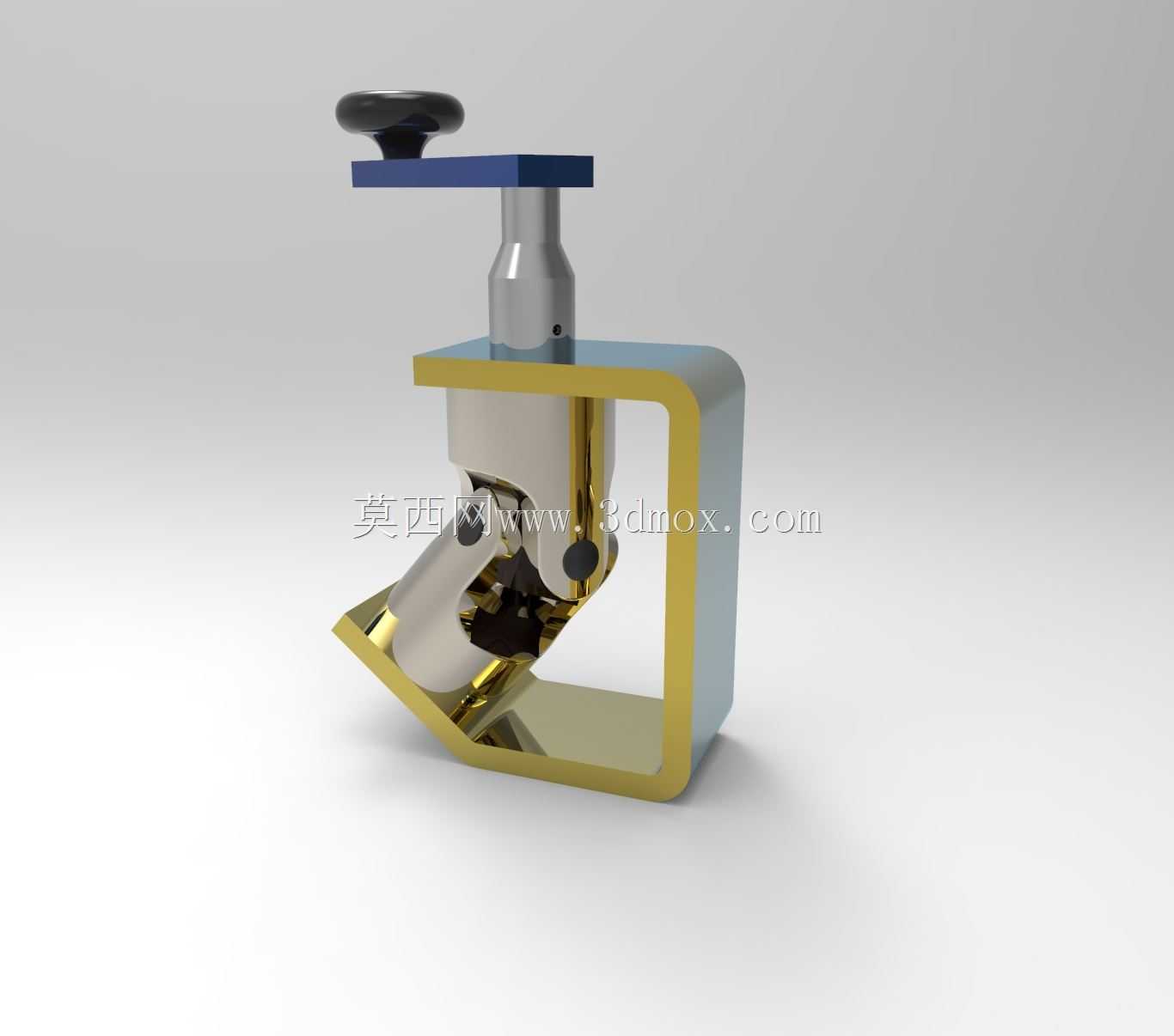

这款万向节结构采用框式包覆设计，区别于常规外露十字轴万向节，外部设置C型金属框架对内部铰接传动副形成半包围防护，可在多尘、有细小金属切屑的加工车间场景下，减少杂物进入铰接摩擦副造成的卡滞与磨损，常见于小型工装夹具的角度调节工位、手动操作的非标测试设备传动端，也可用于轻型输送线的变向动力传递环节，适配需要小范围调整传动轴线夹角的手动操作场景。顶部设置的蘑菇头操作手柄，直接与输入轴段刚性连接，操作人员可直接握持手柄施加旋转扭矩，无需额外加装操作件，输入轴段与框架上的导向轴套采用间隙配合，轴套内壁预留润滑脂存储槽，可在长期手动操作下维持较低的转动阻尼。内部铰接副采用十字轴式核心结构，两个轴叉分别与输入轴、输出端连接，十字轴的轴颈处设置耐磨衬套，可补偿两轴之间最大35度的轴线偏角，传动过程中可实现变角度下的连续扭矩传递，避免刚性连接在轴线不对中时出现的轴件弯曲、键槽崩裂问题。框架部分采用折弯成型的金属结构，边角做圆弧过渡处理，既避免操作过程中尖锐边角划伤操作人员，也提升了框架整体的抗扭刚度，框架底部设置平直安装基面，基面上预留两个沉头安装孔，可直接通过内六角螺栓固定在设备安装平台上，安装孔的中心距与常规小型手动工装的安装孔位通用，无需额外加工转接板。输出端轴段从框架下部的开口处伸出，轴端设置标准平键键槽，可直接对接带轮、凸轮或者夹具转盘等执行件，轴段的伸出长度经过匹配设计，既保证对接零件的安装空间，也不会因为轴伸过长造成传动过程中的轴端挠曲变形。设计过程中优先考虑手动操作的顺滑度，铰接副的配合间隙控制在0.02mm以内，既不会因为间隙过大造成操作空程，也不会因为间隙过小出现转动卡滞，框架与内部传动件之间预留足够的摆动空间，在最大偏角状态下，运动部件不会与框架内壁发生干涉，外部包覆的框架同时可作为受力支撑件，承受操作手柄施加的侧向力，避免力直接作用在铰接副上造成零件变形。
