低扭矩双扭臂扭转弹簧结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297649
  • 低扭矩双扭臂扭转弹簧结构设计
  • 低扭矩双扭臂扭转弹簧结构设计
  • 低扭矩双扭臂扭转弹簧结构设计
  • 低扭矩双扭臂扭转弹簧结构设计
  • 低扭矩双扭臂扭转弹簧结构设计

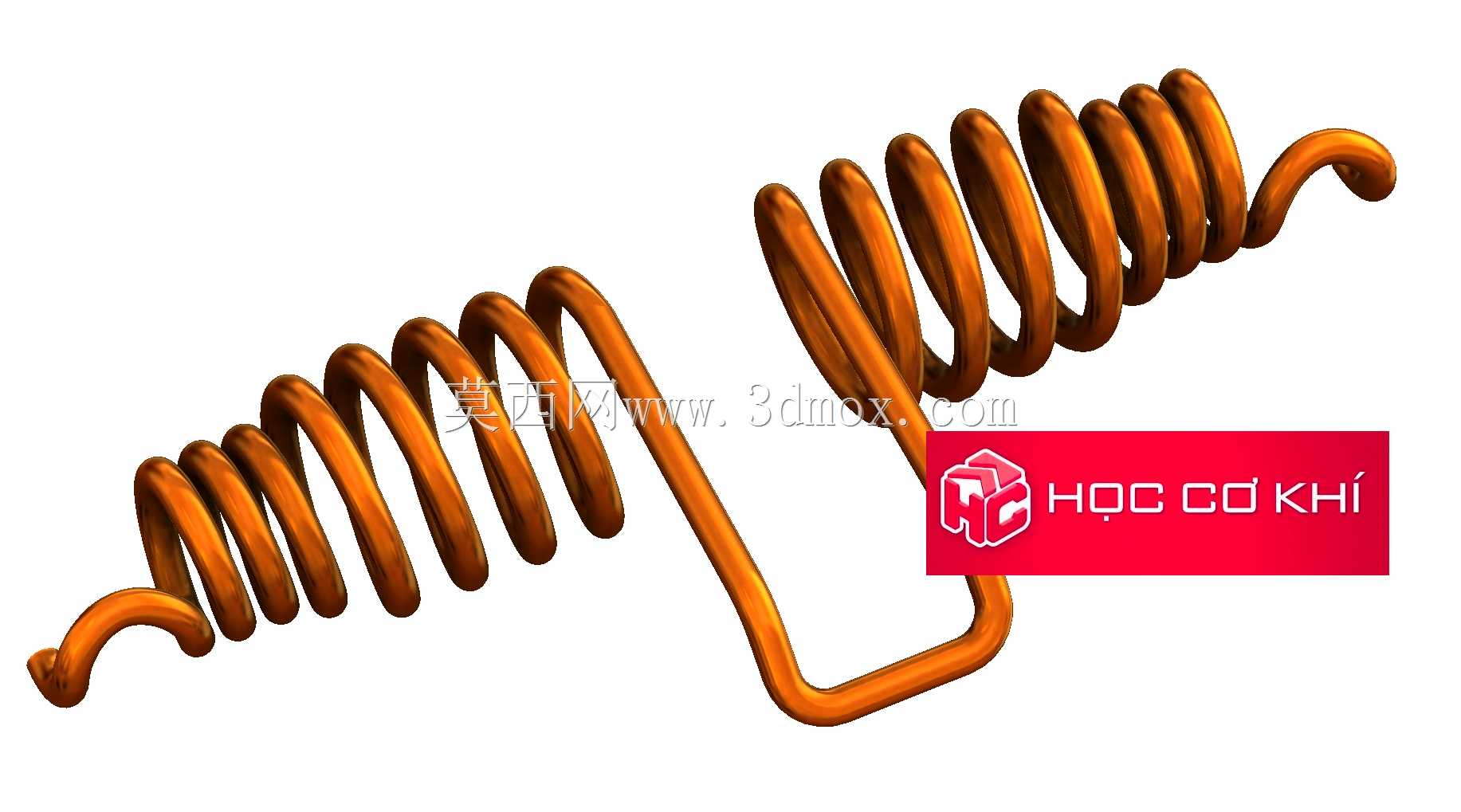

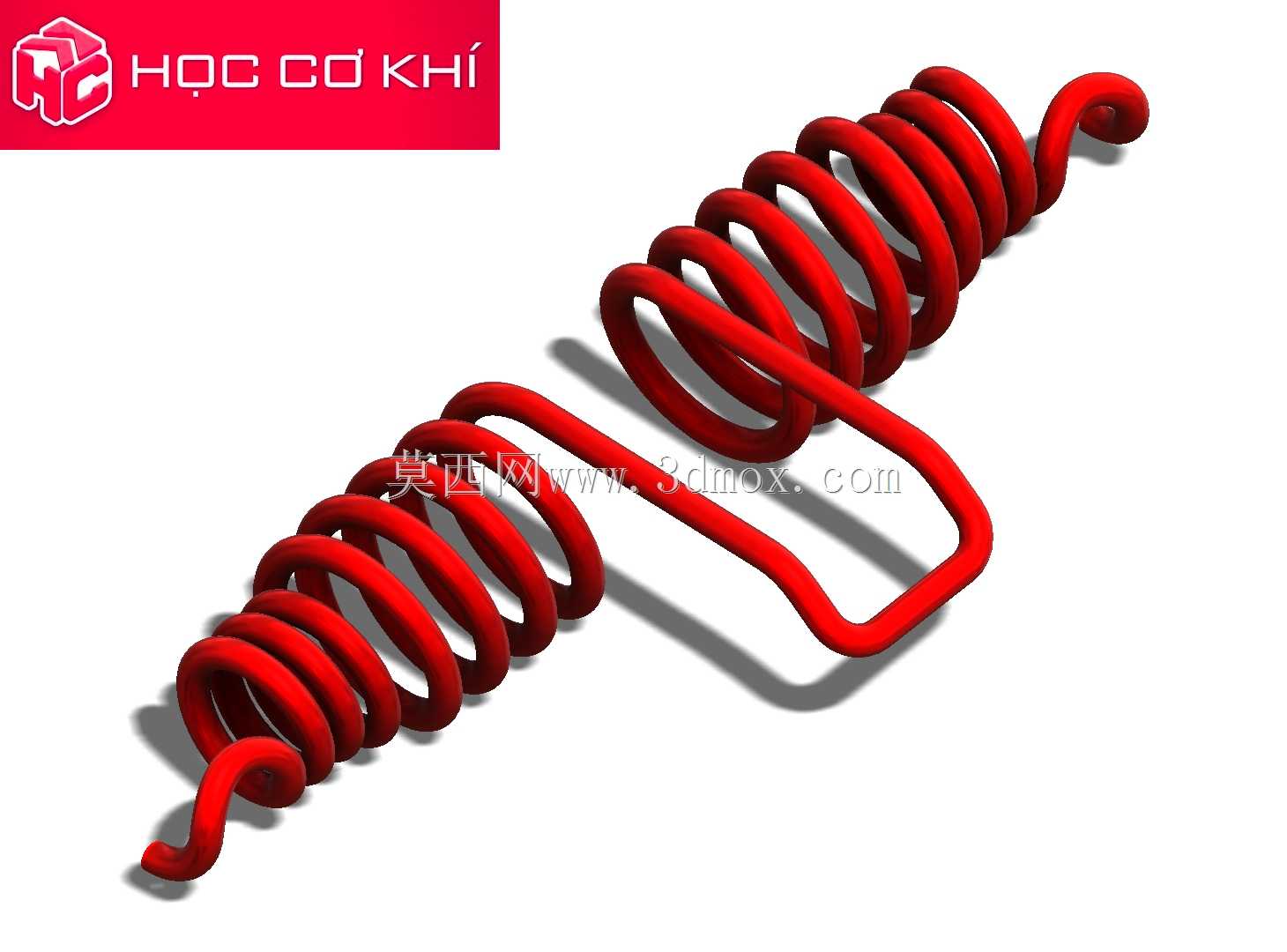

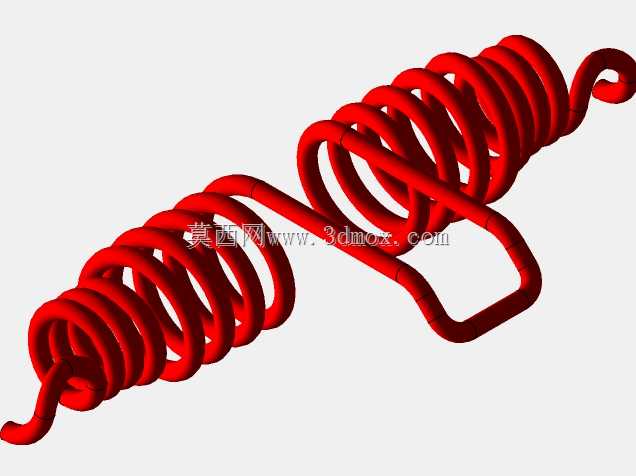

这类带双侧异型扭臂的扭转弹簧,日常在各类需要提供周向复位扭矩的机构中十分常见,小到日用电器的翻盖铰链、文具夹的回弹结构,大到工业设备的阀门复位组件、自动化产线的定位挡块回弹结构、农用机械的操作杆回位结构,都能见到这类构件的身影。和普通拉伸、压缩弹簧依靠轴向形变提供力值不同,扭转弹簧的核心受力形式是簧丝承受弯曲应力,工作时通过绕簧体中心的旋转扭转动作存储弹性势能,在外力撤销后带动配套构件回到初始位置,提供稳定的复位扭矩。

设计这类扭簧的时候,首先要结合安装空间确定簧体的中径尺寸,簧体中径不能过小,否则会导致簧丝卷制过程中内侧残余应力过大,长期交变载荷下容易出现早期断裂;也不能过大,否则会占用过多安装空间,同时导致相同扭矩下簧体的扭转角度过大,容易出现相邻簧圈贴合摩擦的问题,影响扭矩输出的线性度。这款扭簧采用等节距密圈设计,自由状态下相邻簧圈之间预留了极小的间隙,避免工作扭转时簧圈之间产生摩擦损耗,保证扭矩输出稳定,同时密圈结构也能在有限的轴向长度内获得更多的有效圈数,降低单圈的弯曲应力,提升构件的疲劳寿命。

两侧的扭臂采用了异型弯折设计,而非传统的直扭臂结构,这种设计是为了适配特定的安装卡位:一端的小弯钩结构可以卡入安装基座的预留孔位中作为固定端,另一端的矩形弯折扭臂可以直接抵接在做旋转运动的构件上作为施力端,不需要额外加装固定销轴或者连接卡扣,能有效简化配套机构的零件数量,降低装配复杂度。设计扭臂弯折角度的时候,需要严格计算安装后的预扭角度,要保证构件处于初始安装位置时,弹簧已经具备一定的初始预紧扭矩,避免机构运行过程中出现松脱、晃量的问题;同时要校核扭臂弯折处的应力集中情况,弯折处的圆角不能过小,否则长期受交变弯曲力时容易在弯折位置出现断裂。

安装这类扭簧的时候,要注意簧体的中心必须和配套旋转构件的回转轴心重合,避免工作过程中簧体出现偏磨、扭臂滑脱的问题;同时要预留足够的扭转行程空间,保证弹簧扭转到最大工作角度时,扭臂不会和周边的结构件发生干涉,簧圈也不会出现并圈挤压的情况。这类弹簧的选型和设计过程中,还要结合工作环境的温度、腐蚀情况选择对应的表面处理和簧丝材质,常规工况下采用碳素弹簧钢即可满足强度和疲劳寿命要求,若在潮湿、有腐蚀介质的环境中使用,则需要选用不锈钢材质或者增加对应的表面镀层处理,避免锈蚀导致弹力衰减、构件失效。
