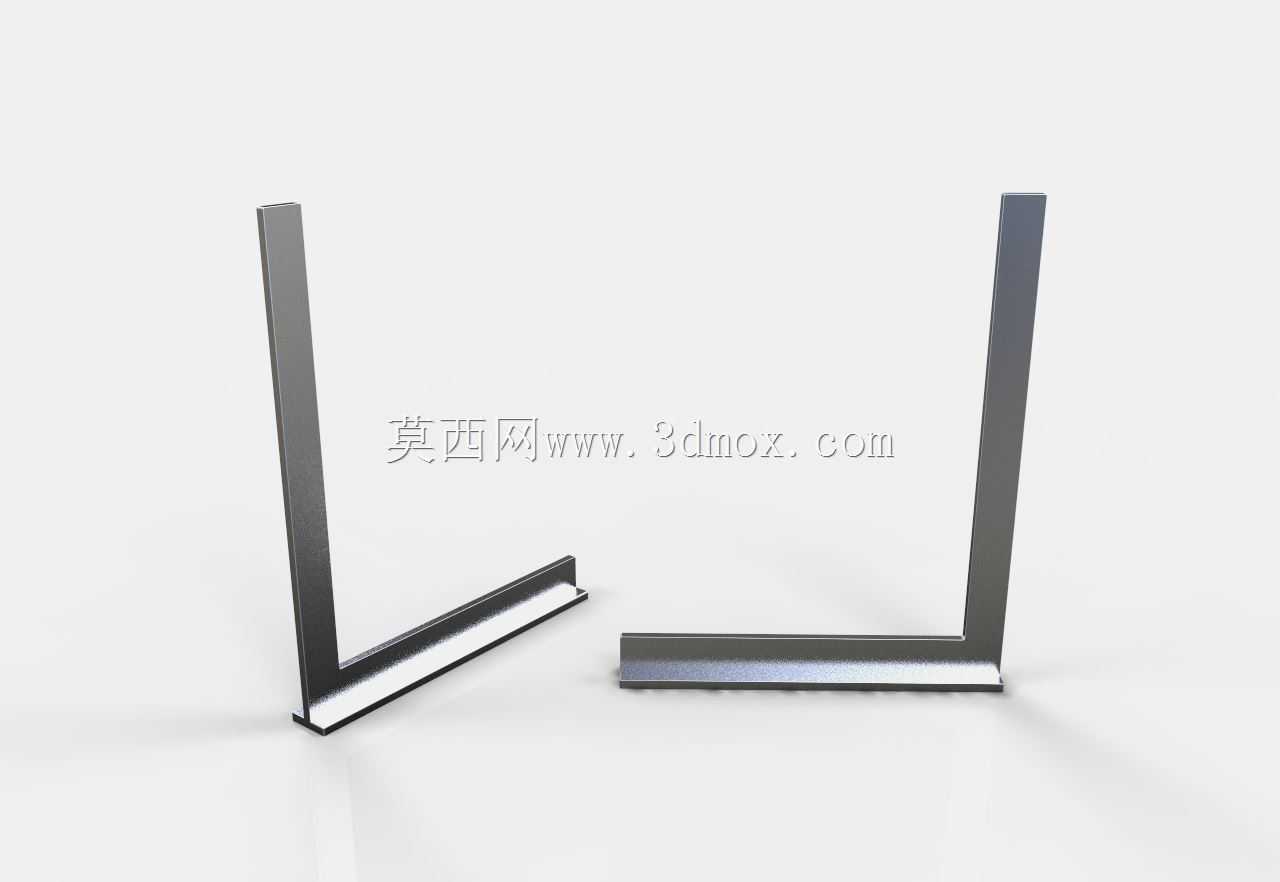

角型切削加工用直角靠削定位构件

在金属切削加工的工序流转里，这类角型构件常被用作小型工件刨削、铣削工序的直角定位靠体，也可作为批量加工时的角度基准工装，适配小型台式刨床、立式铣床的工作台装夹场景，解决小尺寸工件直角边加工时的定位偏移问题。从结构设计来看，构件采用L型等截面长臂结构，两个垂直臂的直线度、相邻面的垂直度公差控制在0.02mm以内，长臂的端面做了倒钝处理，避免装夹时划伤工作台面或工件基准面，短臂的底面为贴合安装面，加工有均匀的接触面纹理，提升装夹时的静摩擦力，减少切削过程中的构件位移。设计阶段优先考虑了装夹的通用性，两个垂直臂的厚度保持一致，可适配台虎钳、压板等多种装夹方式，既可以将短臂固定在工作台T型槽上作为固定靠挡，也可以通过长臂侧面吸附在磁性工作台上，作为快速定位的直角基准。在实际加工场景中，这类构件常配合百分表做工件找正使用，加工前将构件固定在工作台边缘，通过百分表拉表校正构件长臂的直线度与工作台进给方向的平行度，后续批量装夹工件时，只需将工件的基准边贴紧构件的垂直面，即可快速完成直角定位，省去逐件拉表找正的辅助时间，尤其适合小尺寸五金件、铝型材边角的切削加工工序。构件的安装边界预留了足够的装夹空间，短臂底面距离长臂垂直面的根部做了微小的退刀槽设计，避免工件基准面存在微小毛刺时无法完全贴紧定位面，同时退刀槽的尺寸控制在1mm以内，不会影响小尺寸工件的定位支撑长度。长臂的长度设计兼顾了定位范围与结构刚性，过长的臂身在切削力作用下容易产生形变，过短则无法满足一定长度工件的定位需求，设计时通过有限元校核，在常规刨削切削力的作用下，臂身的最大形变量控制在0.01mm以内，满足精加工工序的定位精度要求。在日常工装维护中，这类角型构件的定位面需要做防锈处理，使用后及时清理接触面的切屑与切削液残留，避免长期锈蚀影响定位面的平面度，存放时需垂直悬挂或者平放在精度稳定的大理石平台上，避免长期平放导致臂身产生重力形变。
