农用悬挂式颗粒肥料撒播设备结构

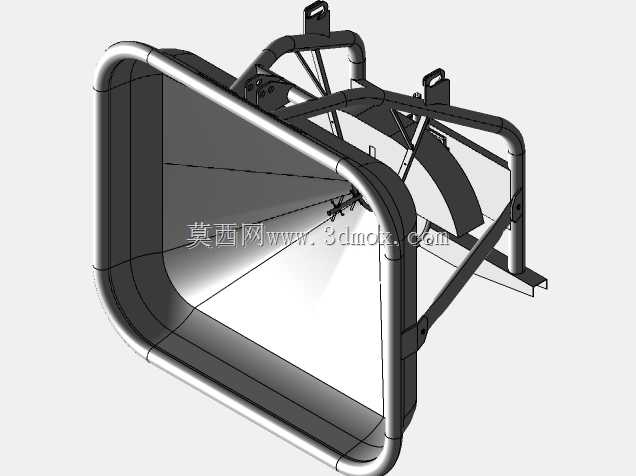

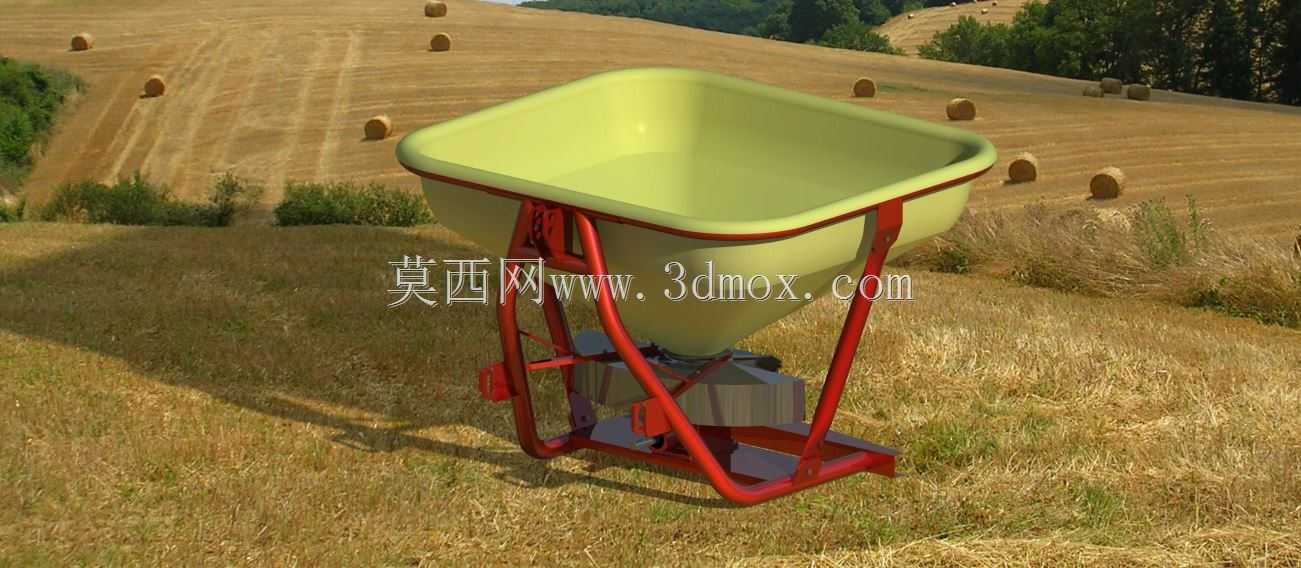

该设备为农用撒肥作业机具，主要适配中小型拖拉机后置三点悬挂安装场景，可在大田耕整前、作物生长期完成颗粒状化肥、复合肥、草种的均匀抛撒作业，也可用于草场改良、牧草草籽播撒的田间作业环节，替代传统人工撒肥的低效作业模式，降低农户田间劳作强度，提升施肥作业的均匀度与作业效率。设备上部采用上宽下窄的倒方锥形料斗结构，料斗上口边缘做圆弧卷边强化处理，避免装料过程中颗粒物料卡滞、撒漏，料斗内壁做光滑过渡设计，保证颗粒物料依靠自重顺畅下滑至下部出料机构，不会出现物料架桥、堵料的情况，料斗容积适配常规10-15亩地块的单次作业载肥需求，减少作业中途补料的频次。下部支撑机架采用圆管弯焊成型的框架结构，红色涂装的机架兼顾结构强度与田间作业的防锈耐蚀需求，机架上部设置四个对称分布的连接支耳，通过抱箍结构与料斗外壁紧密贴合固定，避免作业过程中料斗受振动出现移位、脱落的问题；机架下部预留标准三点悬挂连接点位，可直接匹配多数农用拖拉机的后置悬挂接口，安装时无需额外改装连接结构，挂接后整机重心靠近拖拉机悬挂点，减少作业过程中设备的晃动幅度，保证撒肥幅宽的稳定性。设备下部的出料抛撒机构隐藏在料斗锥底下方，作业时依靠拖拉机动力输出轴驱动抛撒盘高速旋转，将从料斗出口定量落下的颗粒物料沿圆周方向均匀甩出，撒播幅宽可通过调整出料口开度、抛撒盘转速进行适配，满足不同作物、不同施肥量的农艺要求。设计过程中充分考虑田间作业的复杂工况，机架底部预留足够的离地间隙，避免作业过程中设备剐蹭田埂、作物秸秆，整机外露结构件均做圆角处理，防止装肥、检修过程中划伤操作人员，料斗采用耐冲击的工程材质制作，可承受化肥的轻微腐蚀与装料过程中的物料冲击，长期使用不易出现变形、开裂的问题。设备整体结构紧凑，无多余冗余设计，拆解维护时可快速将料斗与机架分离，清理料斗内部残留的肥料残渣，避免肥料受潮结块堵塞出料通道，各连接点位均采用标准紧固件固定，田间作业出现易损件故障时可快速更换，无需专用维修工具，适配农村基层的维修保障条件。
