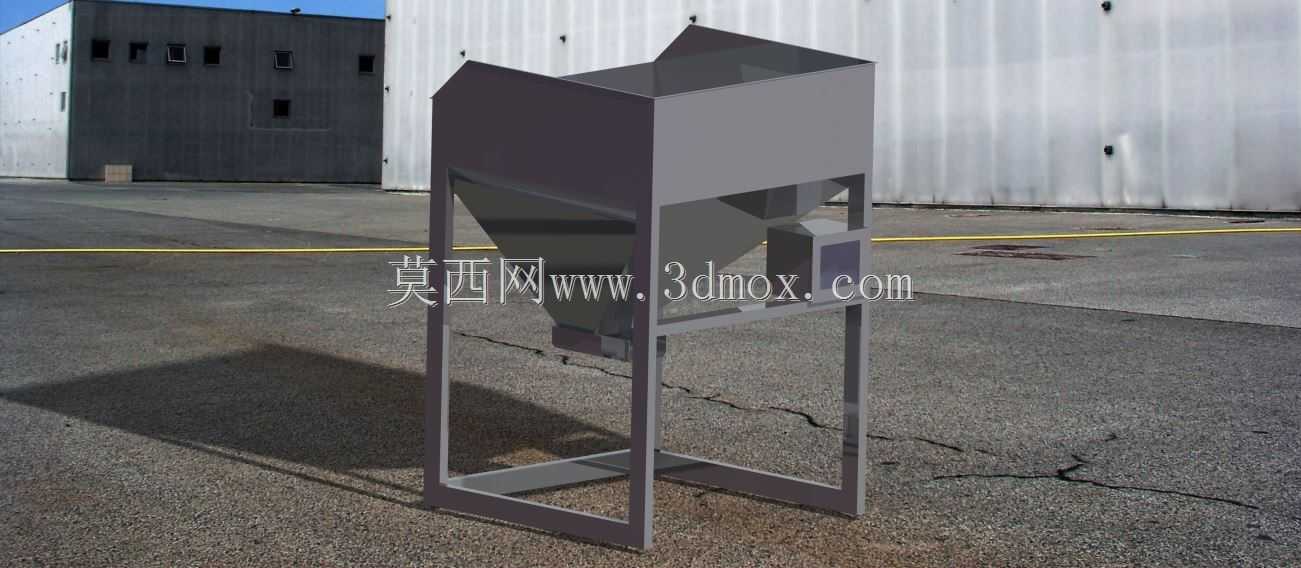

工业立式方形储料卸料一体料斗结构

　　该立式方形储料卸料结构，主要面向散状颗粒、粉体类物料的生产中转场景使用，常见于粮食加工、饲料生产、建材散料分装、小型化工原料预处理等工段，承担工序间物料暂存、均匀给料的衔接作用，可直接对接下方的称重分装设备、皮带输送线或者研磨加工设备，避免上游物料输送间断导致的下游工序待料停机问题。

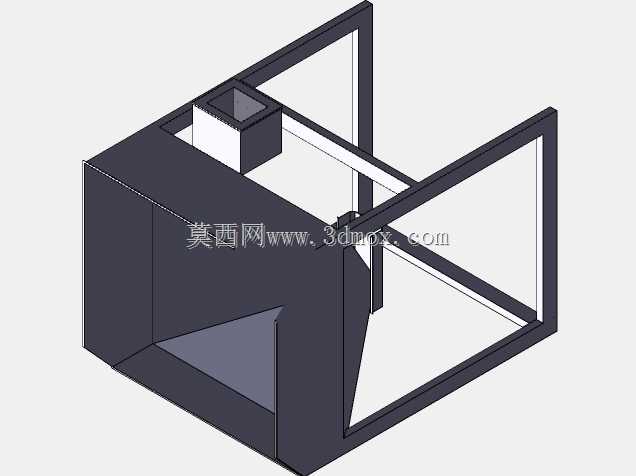

　　从结构设计逻辑来看，上部采用方形直筒段设计，相比同容积的圆形料仓，方形直筒在车间靠墙或者多台并排布置时，空间利用率能提升15%以上，直筒段的垂直壁面可以减少物料挂壁的概率，尤其是针对流动性一般的含湿粉料，直壁段不会形成弧形壁面的物料粘附死角。直筒段下方衔接的是四面收缩的锥形斗体，锥角设计参考了常见散料的安息角参数，针对谷物、塑料粒子、干粉砂浆这类常见散料，锥面倾斜角度设置在55度到60度区间，保证物料依靠自身重力即可顺畅下滑，不会在锥段出现架桥、堵料的问题，锥段最下方预留了标准的法兰接口，可根据实际使用需求加装插板阀、星型卸料器或者振动给料装置，实现出料流量的可控调节。

　　支撑结构采用方管焊接的一体式框架，四根主立柱从直筒段下部一直延伸到地面安装脚，框架中部设置了横向连接方管形成圈梁结构，既可以承托锥段的全部物料载荷，也能避免满料状态下框架出现侧向形变，底部的四个安装脚预留了地脚螺栓孔，可直接固定在混凝土基础或者钢制操作平台上，安装时需要保证框架整体的水平度偏差不超过千分之二，避免锥段倾斜导致物料偏流、单侧磨损加剧的问题。

　　外形尺寸方面，上部方形直筒段的边长控制在1.2米左右，直筒段高度1.1米，锥段垂直高度0.9米，整体支撑框架高度1.8米，下方预留的操作空间高度达到1.2米，足够操作人员在下方完成卸料阀门的检修、出料口的疏通作业，整体满料载荷按照0.8吨每立方米的物料堆积密度计算，整体结构强度冗余系数设置在2.5倍，可适配绝大多数中小型散料处理工段的暂存需求。

　　细节设计上，直筒段顶部采用外翻边结构，可按需加装防尘盖板或者对接上游的来料溜管，避免物料输送过程中产生的粉尘外溢，锥段侧壁预留了观察口安装位，可加装透明亚克力板或者振动器安装座，针对流动性较差的物料，可在锥段侧壁加装小型振动电机，通过小幅振动破坏物料的架桥结构，保证出料顺畅。所有壁板的拼接处均采用连续满焊工艺，焊接后打磨平整，避免焊缝处的毛刺挂住物料形成残留，针对有腐蚀性的物料场景，还可在壁板内侧加装衬板，提升整体结构的使用寿命。

　　实际选型应用时，需要根据待处理物料的堆积密度、流动性参数调整壁板厚度与锥角大小，针对堆积密度超过1.2吨每立方米的重质散料，可适当加厚直筒与锥段的板材厚度，同时加密支撑框架的横向圈梁数量，避免长期满料使用出现壁板鼓胀变形；针对流动性极好的颗粒物料，可适当减小锥段倾斜角度，在保证出料顺畅的前提下压缩整体设备高度，降低安装所需的空间要求。
