带鸡心环压接结构的钢丝绳索具

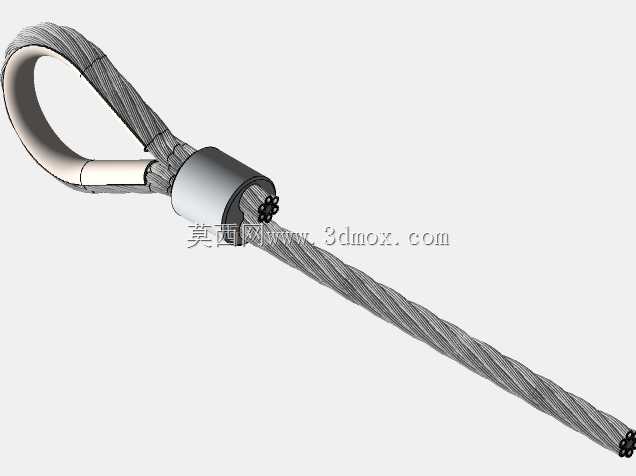

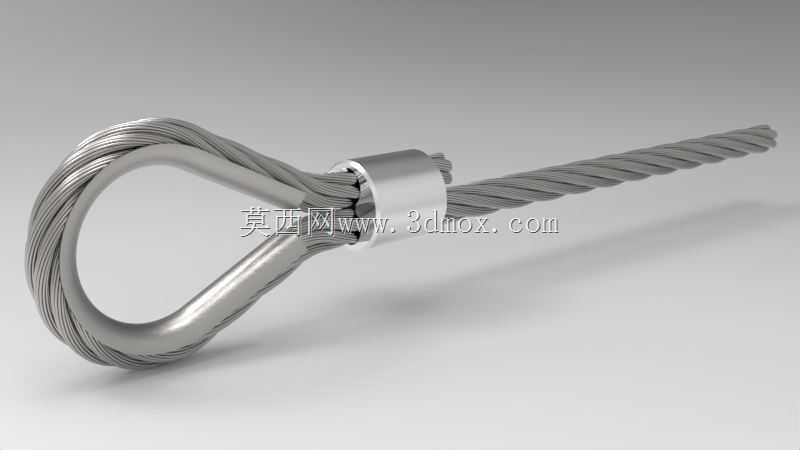

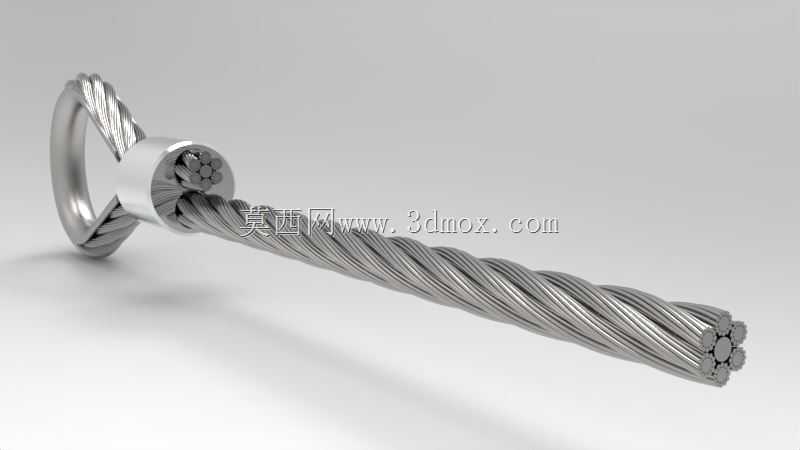

日常做起重设备、电梯曳引系统的结构设计时，钢丝绳索具是绕不开的核心受力构件，很多刚入行的工程师容易忽略端部固定结构的细节，要么直接把绳端弯回打结，要么省略鸡心环衬套，实际台架试验里这类错误结构的破断拉力往往只能达到额定值的60%不到，很容易留下安全隐患。这款索具的结构设计完全贴合工程实际使用需求，端部采用标准鸡心环做衬套，弯转后的绳股贴合环槽圆弧过渡，从根源上避免了钢丝绳小半径弯折导致的内部丝材应力集中，要知道钢丝绳弯折半径小于绳径6倍时，反复受拉后的疲劳寿命会骤降70%以上，鸡心环的存在刚好把弯折段的曲率控制在安全范围内。绳端的固定采用铝合金套压接工艺，建模时特意还原了压接后套筒的微变形特征，压接位置刚好覆盖绳股重叠段的全部区域，压接后的套筒内径与压实后的绳股外径完全贴合，不会出现压接不足导致的绳股滑移，也不会因为压接量过大压伤内部钢丝。从应用场景来看，这类索具除了用在起重机的起升机构、电梯的曳引悬挂端，还可以用在各类机械设备的动力传递链路里，比如工程机械的拉索机构、舞台吊装的承重索、矿山设备的牵引构件，不同场景下对索具的额定载荷要求不同，但核心的端部结构逻辑是一致的。建模过程中，绳股的螺旋捻制特征完全按照实际钢丝绳的捻距参数还原，每股钢丝的螺旋升角与捻向保持一致，不会出现很多新手建模时绳股错位、捻距忽大忽小的问题，做有限元受力分析时可以直接导入模型，不需要额外修整几何特征。安装边界上，鸡心环的内孔尺寸适配标准卸扣、吊耳的连接轴径，不需要额外扩孔或者加装衬套，压接后的套筒外径控制在合理范围，不会和相邻的构件产生运动干涉，不管是做设备的整体装配仿真，还是出索具的加工图纸，这个模型都能直接复用，省去了从零开始绘制绳股螺旋、压接变形的大量时间。实际选型时还要注意，不同直径的钢丝绳对应不同规格的鸡心环和压接套筒，搭配时要保证绳径、环槽直径、套筒内径三者的尺寸匹配，不能大绳配小套或者小绳配大套，否则都会影响索具的整体承载能力。
