法兰对接式管路连接夹具组件结构设计

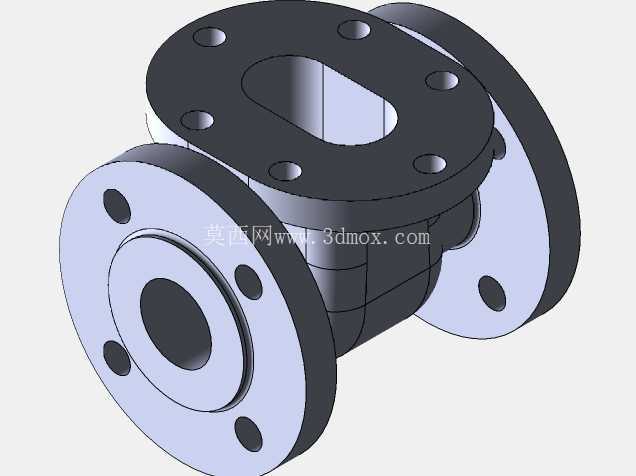

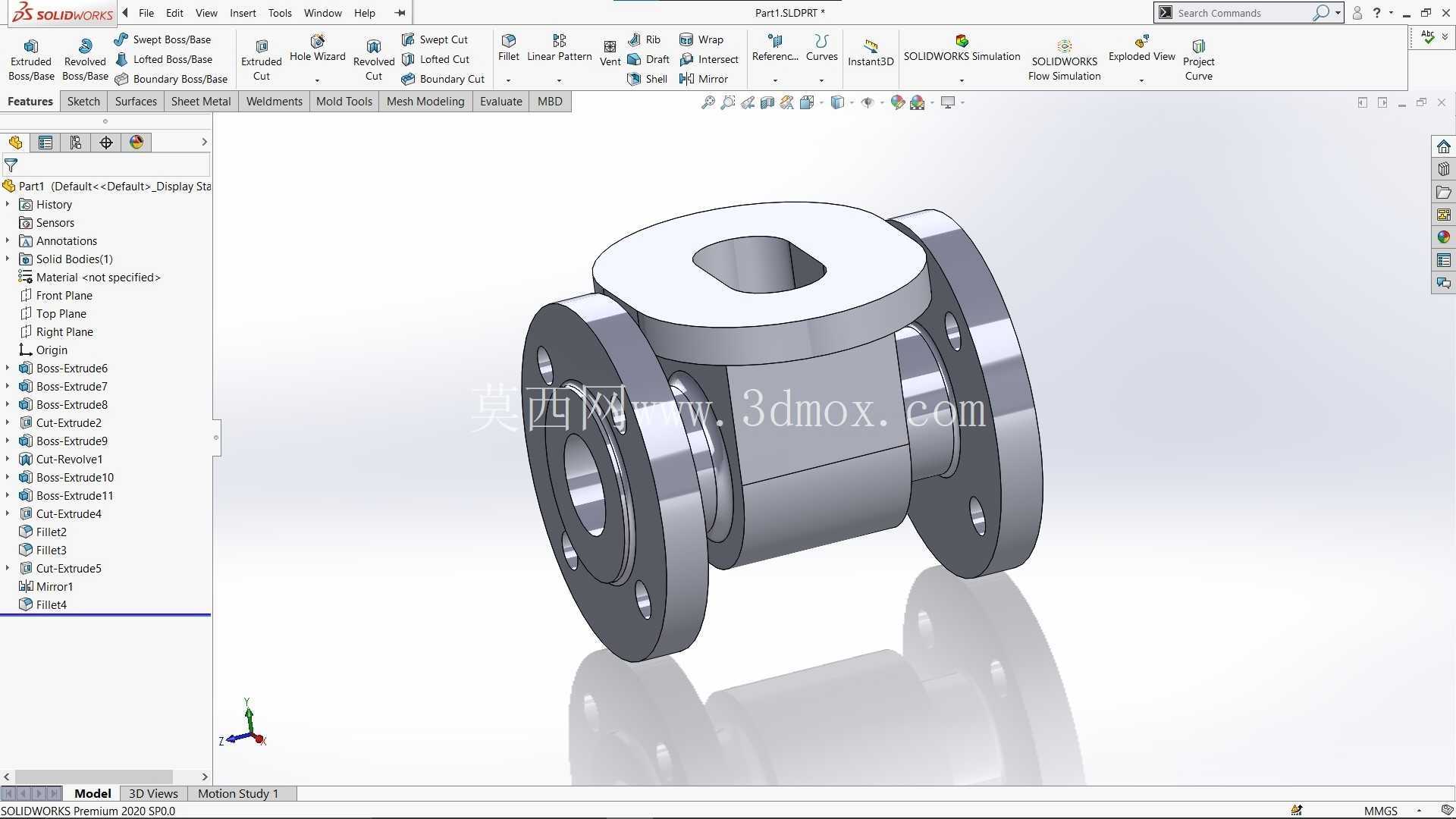

　　这款法兰对接式管路连接夹具，主要应用在工业流体输送系统的管路对接工位，覆盖化工流体管路、中低压输油管路、工业冷却水循环管路等多个场景的装夹固定需求，核心作用是在管路法兰对接作业时提供稳定的夹持定位，避免对接过程中管路偏移错位，保障法兰密封面的贴合精度，降低对接后管路泄漏的风险。从结构功能来看，组件采用双侧法兰对接的主体构型，中部为方形通腔结构，可兼容直通式流体介质的通流需求，顶部设置带异形安装孔的凸台结构，可直接与外部执行机构或者固定支架连接，既可以作为固定工位的管路对接定位工装，也可以适配需要快速拆装的管路检修场景，在管路装配时，两侧法兰端可与对应规格的管路法兰通过螺栓锁紧，中部腔体的通径与两侧法兰的通径保持同轴设计，避免通流截面突变造成的介质流阻增大，减少管路运行过程中的紊流、振动问题。

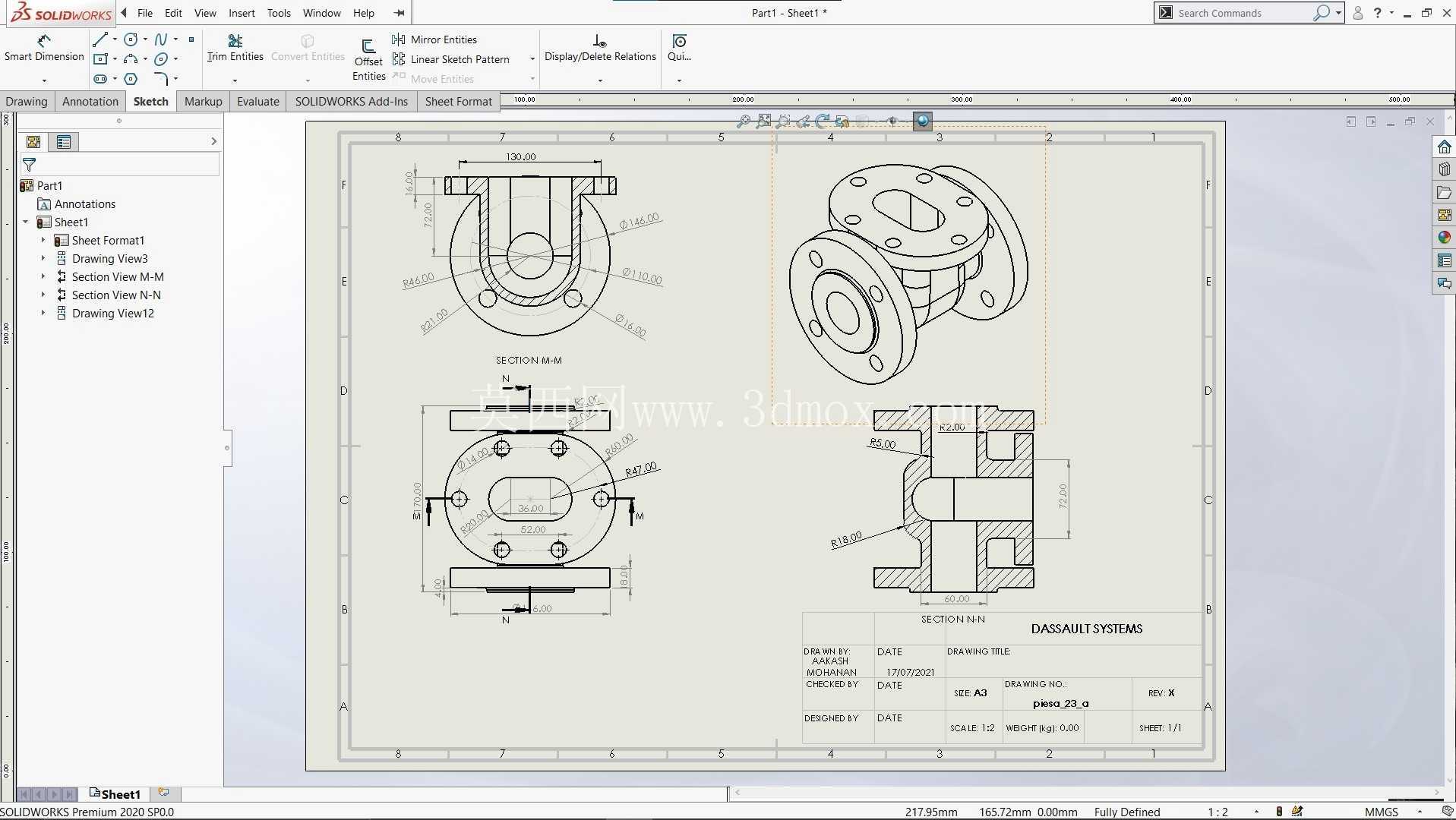

　　设计过程中优先考虑了安装适配性，两侧法兰的螺栓孔采用圆周均布的排布方式，匹配同压力等级的标准法兰安装孔位，不需要额外加工转接板即可直接对接标准管路，降低现场安装的改造成本；顶部凸台的异形安装孔做了防呆设计，安装时可快速定位夹具与外部支架的相对位置，避免装反造成的通流方向错误。从安装边界来看，双侧法兰的端面平行度控制在0.05mm以内，保障对接后密封面的均匀贴合，中部方形腔体的外壁做了圆角过渡处理，避免应力集中造成的结构开裂，整体结构的壁厚根据1.6MPa的公称使用压力做了等强度校核，在满足承压要求的前提下尽可能控制整体重量，方便现场人工搬运安装。

　　实际使用过程中，这款夹具组件既可以单独作为管路对接的固定连接件使用，也可以集成到自动化管路装配生产线的定位工装上，配合气动执行机构完成管路的快速对接锁紧，相比传统的焊接式管路连接结构，这种法兰式夹具组件不需要现场焊接作业，安装效率提升60%以上，后期管路检修时也可以快速拆卸，不需要切割管路，大幅降低后期维护成本。结构设计上充分考虑了加工工艺性，所有外表面均采用铣削加工即可成型，法兰端的密封面预留了0.2mm的精车余量，可根据实际使用的密封垫片类型做最终精加工，适配橡胶垫片、金属缠绕垫片等多种密封形式；中部腔体的内孔做了倒角处理，避免介质流通时的尖锐边角造成的杂质挂壁，减少管路堵塞的风险。

　　针对不同的使用场景，这款夹具的主体材质可根据输送介质的特性做适配调整，输送普通冷却水、压缩空气等常规介质时可采用普通碳钢做表面防锈处理，输送腐蚀性化工介质时可更换为304或者316不锈钢材质，不需要改动整体结构尺寸即可完成材质适配，具备较强的场景通用性。在装配精度控制上，两侧法兰的同轴度公差设置为0.03mm，避免对接后管路出现错位造成的密封垫片偏压，保障长期使用下的密封可靠性，顶部凸台的安装孔与中部腔体的轴线垂直度控制在0.04mm以内，保障夹具安装到支架后整体位置的精度，避免管路对接时出现别劲问题。
