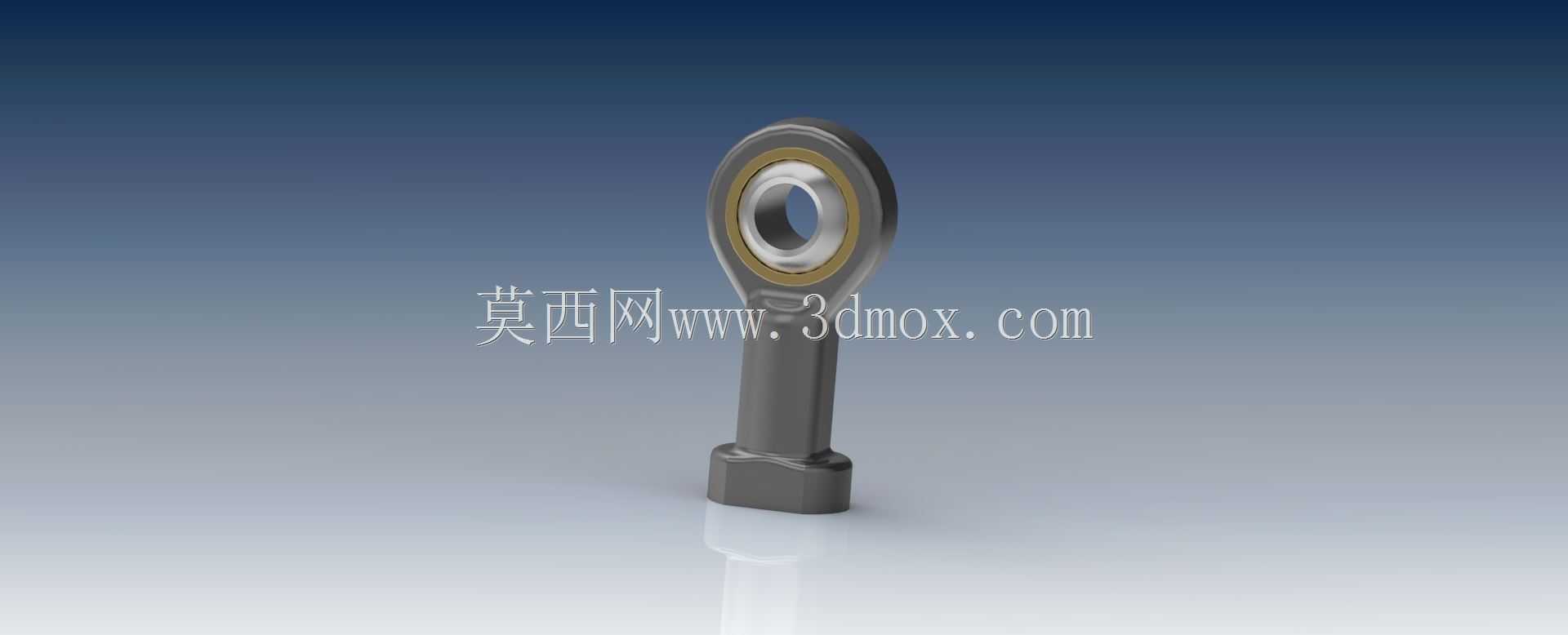

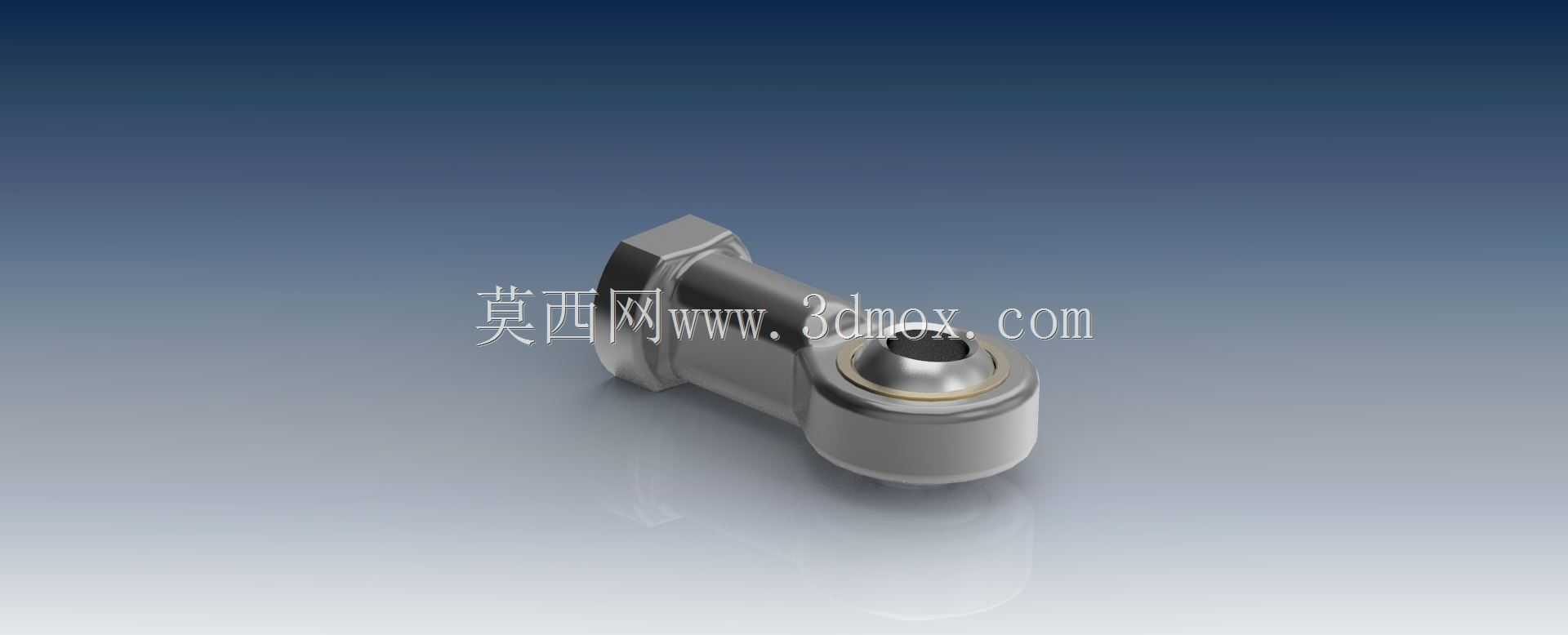

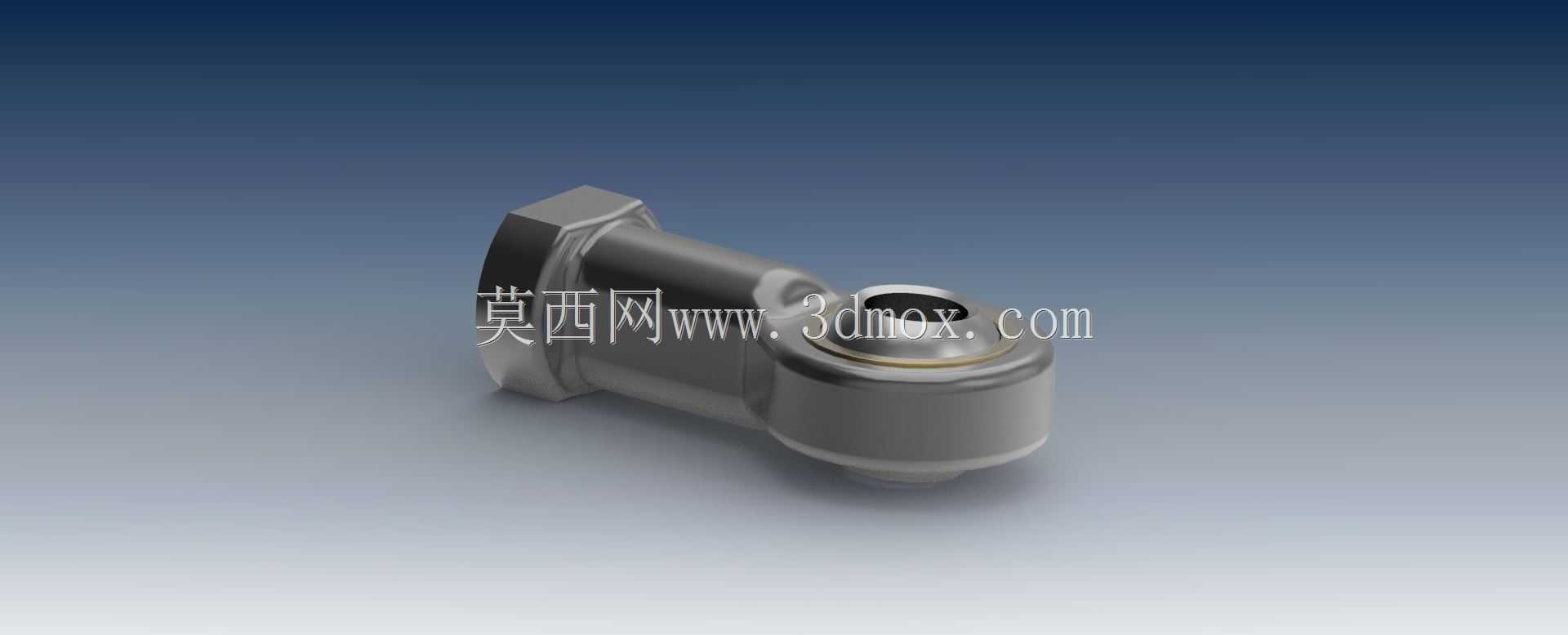

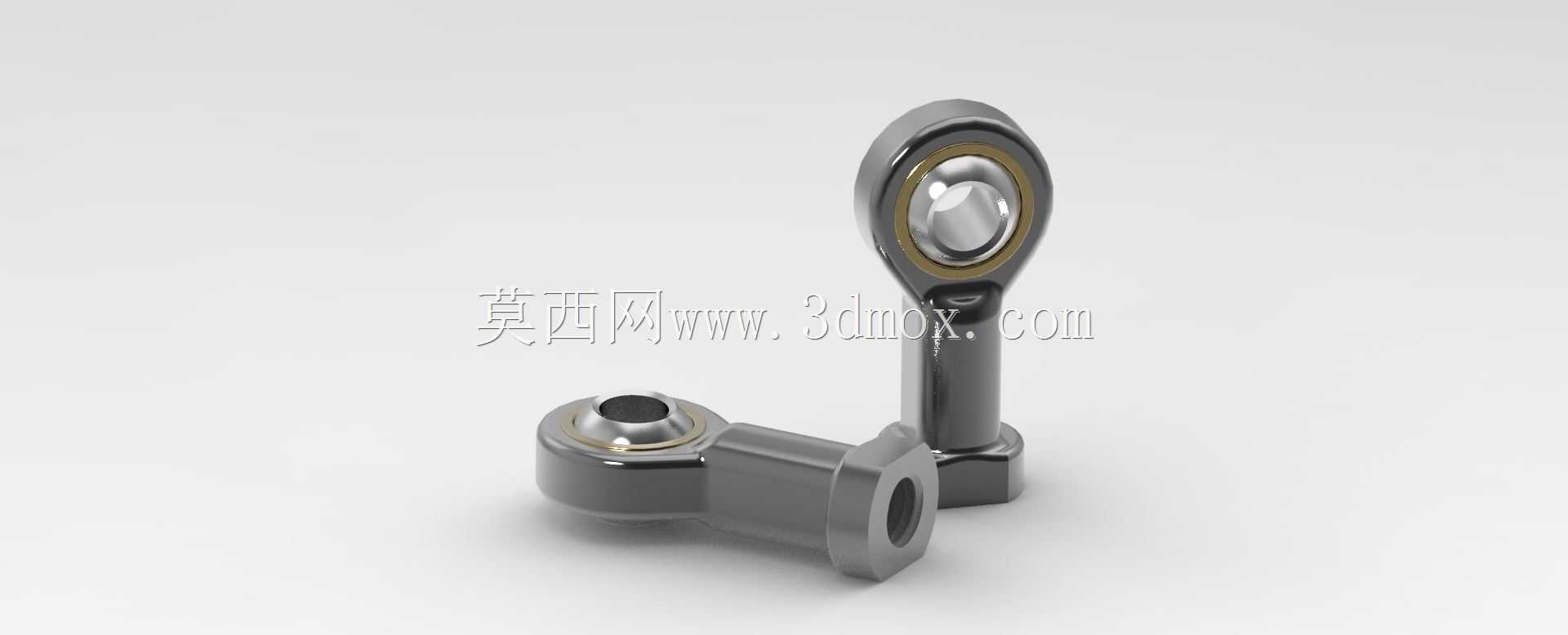

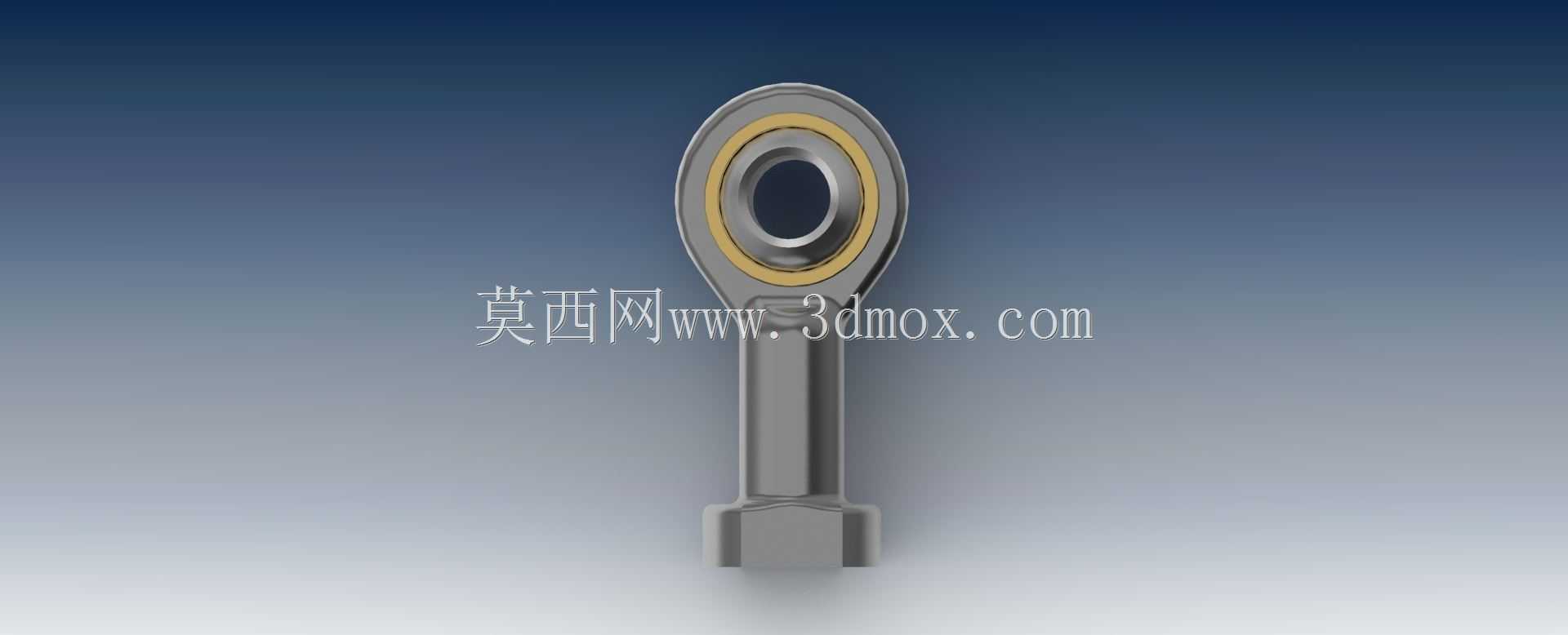

M8内螺纹杆端关节轴承三维结构

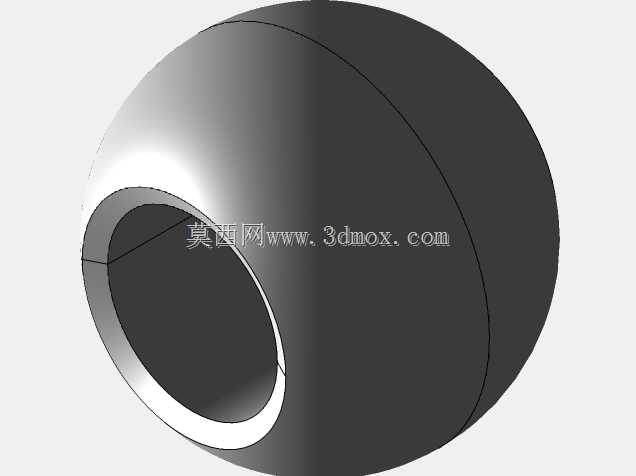

杆端关节轴承的应用场景覆盖了从工业自动化连杆机构到工程机械操纵杆系的诸多领域，在需要小角度摆动、往复偏转以及存在一定安装同轴度误差补偿需求的铰接位置，这类零件是不可或缺的铰接承载元件。本次呈现的M8内螺纹规格杆端轴承，采用杆体与轴承外圈一体化的结构设计，内圈为带自润滑衬层的球面结构，可在承受径向载荷的同时，兼顾一定的轴向载荷承载能力，适配多方向复合受力的铰接工况。

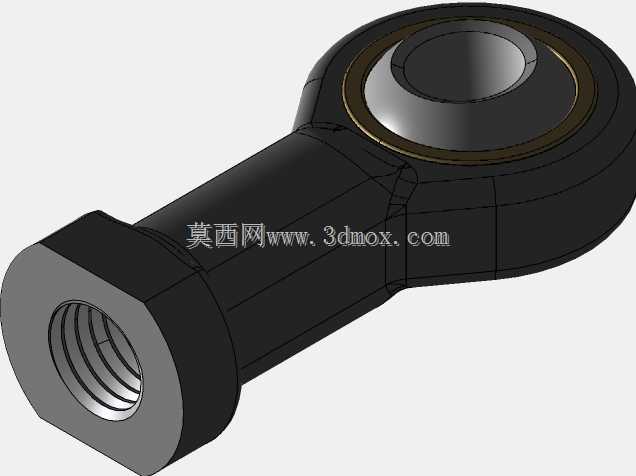

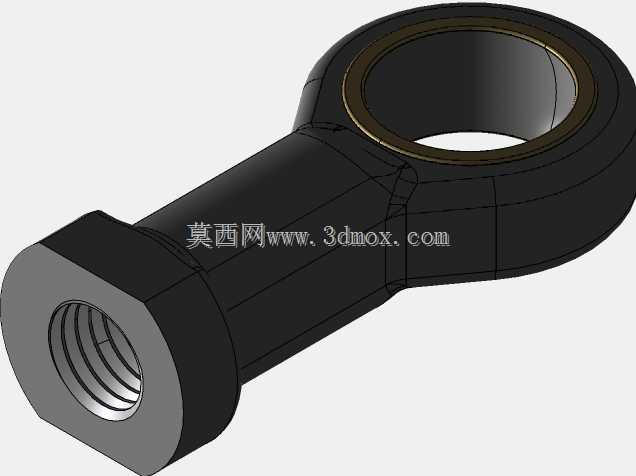

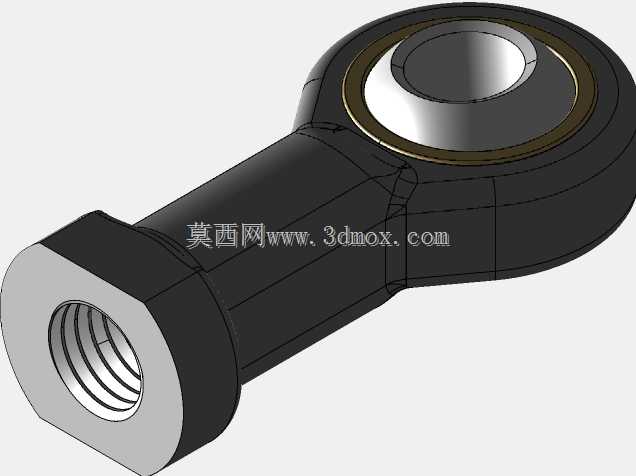

从设计思路来看，这类杆端轴承的内螺纹端直接用于和外部螺纹杆件连接，省去了额外的连接紧固件，能有效缩减铰接节点的整体安装空间，轴承端的球面配合间隙经过合理控制，既保证铰接转动的灵活性，又避免间隙过大带来的传动空程，适配操纵连杆、气动缸铰接端、自动化设备摆杆等对传动精度有一定要求的场景。外形上，杆体采用六角结构设计，方便安装时使用扳手施加拧紧力矩，避免安装过程中杆体跟转导致的装配效率低下问题，轴承外圈的翻边结构将内圈可靠包覆，防止工作过程中内圈脱出，同时能阻挡部分外界粉尘、碎屑进入球面摩擦副，延长零件的实际使用寿命。

安装边界方面，M8内螺纹的规格适配公称直径8mm的外螺纹杆件，螺纹旋合长度需要满足至少一倍螺纹公称直径的要求，才能保证连接强度满足额定载荷需求；轴承端的内圈内孔用于穿装铰接销轴，销轴与内孔的配合优先选用间隙配合，保证铰接摆动的顺畅性，安装时需要注意杆端轴承的摆动角度范围，避免超出设计允许的偏转角导致球面配合面出现卡滞、异常磨损问题。在实际设备选型中，这类内螺纹杆端轴承常用于安装空间受限、需要快速调整连杆长度的场合，通过旋转杆端体即可微调连杆的总长度，补偿构件加工带来的尺寸误差，降低整个连杆机构的装配精度要求，同时在设备运行过程中，球面结构可以自动补偿机架变形、构件受力形变带来的铰接点位置偏移，避免连杆机构出现憋劲、卡滞甚至构件断裂的问题。不同于普通深沟球轴承仅能承受径向载荷与极低的轴向载荷，杆端关节轴承的球面接触面积更大，在承受冲击载荷时的应力分布更均匀，适合工程机械操纵机构、健身器材铰接点、自动化生产线摆臂等存在频繁摆动、一定冲击载荷的工况，自润滑衬层的设计也使得这类轴承无需定期加注润滑脂，减少了设备后期的维护工作量，在免维护要求较高的设备场景中应用十分广泛。
