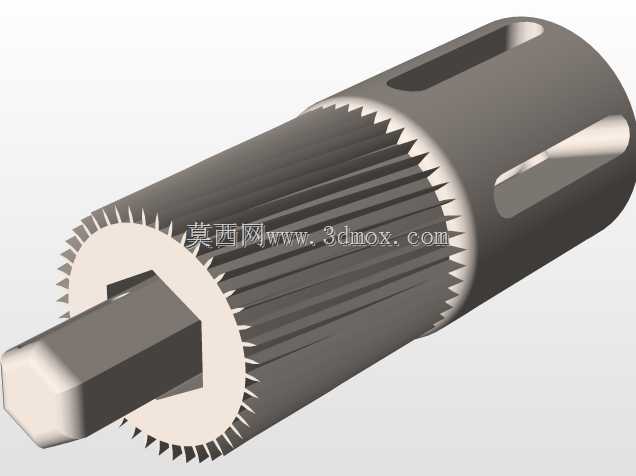

带内齿圈与六角输出轴的花键传动构件

该传动构件常见于中小扭矩动力传输场景，在小型电动工具、精密传动模组、轻工自动化设备的动力输出端应用较多，核心作用是完成同轴动力的传递与扭矩输出，同时兼顾周向定位与安装适配需求。从结构设计来看，构件主体采用空心筒状结构，外圆周向加工有通长的外花键齿，可与配套的花键套实现大接触面积的啮合传动，相比普通平键连接，花键结构的承载能力更强，对中性更好，能适应频繁正反转的传动工况，减少传动过程中的冲击与间隙。构件一端集成了内齿圈结构，齿形沿端面周向均匀分布，可与配套的外齿轮构件啮合，实现动力的分流或者减速输入，齿形参数经过匹配设计，啮合重合度满足中小扭矩下的平稳传动要求，避免出现根切、齿面应力集中的问题。构件另一端伸出的六角输出轴，采用标准对边尺寸设计，可直接与带六角孔的执行构件连接，无需额外加工键槽，安装便捷，适合快换式工装、电动工具批头等需要快速拆装的应用场景，六角轴的根部做了过渡圆角处理，降低应力集中系数，避免长期受扭出现根部断裂的问题。筒身表面加工的三处对称键槽，可用于构件自身在安装座内的周向固定，键槽的位置度公差控制在合理范围内，保证安装后构件的同轴度，减少高速转动时的径向跳动。设计过程中，空心筒的壁厚经过扭矩校核，既满足额定扭矩下的强度要求，又尽可能降低构件自身重量，减少转动惯量，提升传动响应速度。内齿圈与外花键的同轴度、六角轴与主体筒的同轴度是加工与建模的核心管控尺寸，直接影响传动过程的平稳性与噪音水平，建模时需保证各特征的位置公差符合机械设计手册的对应要求。安装边界方面，构件的主体外径、总长度、六角轴的伸出长度、键槽的宽度与深度均适配常规小型传动腔体的安装尺寸，可直接替换同规格的传统传动构件，无需对原有安装结构做大幅改动，适配性较强。齿面与轴面的结构设计均考虑了加工工艺性，外花键可采用滚齿加工，内齿圈可采用插齿工艺，六角轴可通过铣削一次成型，适合批量加工生产，降低制造成本。
