最大直径六百毫米液压抓斗结构设计

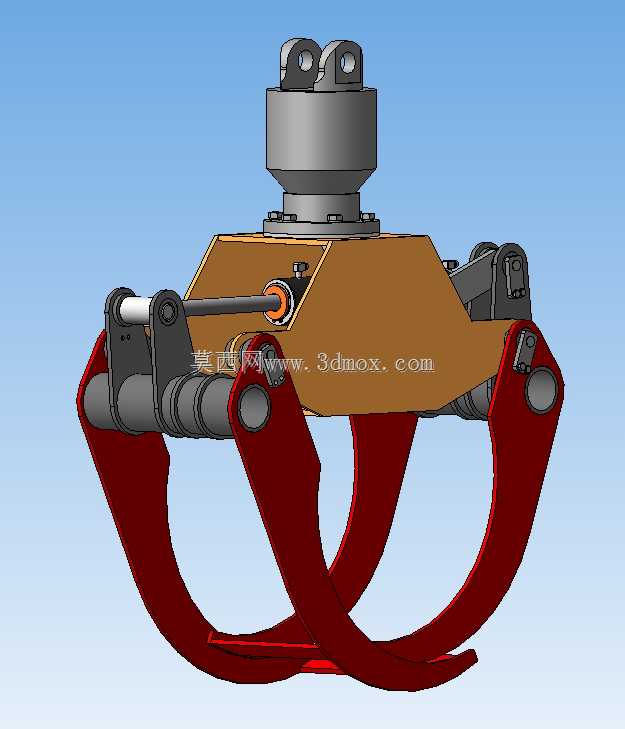

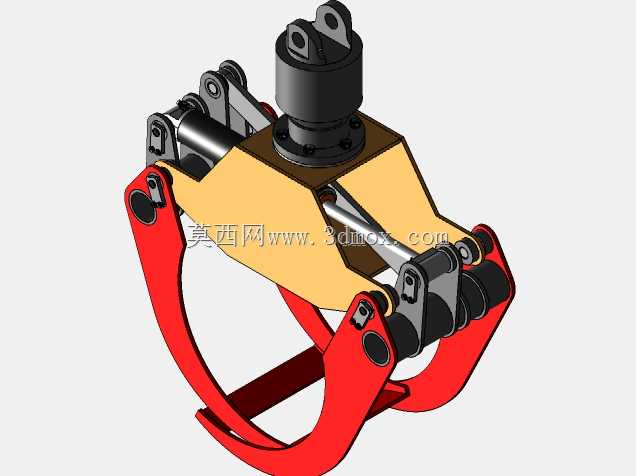

这款液压抓斗最大开合直径为600毫米，属于起重设备配套的散料抓取属具，日常可配套在折臂吊、小型起重机、挖掘机属具端口上，适配废钢回收、林场原木装卸、散状废物料转运、厂区生产边角料归集这类作业场景，相比机械式抓斗，它依靠液压油缸直接驱动颚瓣开合，抓取力的可控性更强，针对不同密度的物料可以灵活调整夹持力度，不会出现夹取松散物料时漏料、夹取硬质物料时夹持力不足滑脱的问题。从结构设计逻辑来看，顶部设置了标准的双耳铰接安装位，可直接与起重设备的吊臂连接端匹配，安装法兰的螺栓孔位做了通用化设计，不需要额外做转接件就能适配多数同吨位起重端口，上部的回转支撑结构集成在安装座下方，可实现360度全回转作业，在狭窄作业空间里不需要频繁调整吊臂位置，只需要转动抓斗就能对准料堆位置，大幅提升狭小厂区、仓储空间内的作业效率。抓斗的颚瓣采用了弧形弯瓣结构，四瓣对称布局，闭合时瓣尖完全收拢贴合，抓取散碎物料时不会从瓣缝漏料，瓣体的受力筋板沿着物料挤压的受力方向布置，在保证整体结构强度的前提下尽可能降低了自重，避免过多占用起重设备的额定起重量。驱动油缸横向布置在中部的安装架上，油缸的铰接点做了防尘密封设计，适配多粉尘、户外露天的作业环境，油缸的行程经过精确计算，完全张开时刚好达到600毫米的最大直径，闭合时瓣尖收拢后的最小容腔可以稳定夹持单根直径100毫米以内的棒料，也能兜住0.08立方米左右的散状颗粒料。设计过程中对各铰接点的受力做了仿真校核，每个转动销轴的位置都预留了润滑注油通道，日常维护时不需要拆解结构就能完成润滑保养，中部的液压管路全部藏在安装架的护板内部，避免作业过程中物料碰撞刮损液压油管，整体安装边界紧凑，除了顶部的安装铰接位之外，外围没有突出的结构件，作业过程中不容易和周边料堆、设备发生剐蹭，不管是固定工位的物料抓取转运，还是移动设备上的户外装卸作业，都能稳定适配。
