HC-SR04超声波测距传感器结构设计

这款HC-SR04超声波测距模块的结构设计，完全围绕非接触式距离检测的实际工况展开，在各类嵌入式测距、避障场景中应用极广，从小型智能小车的近距避障，到固定工位的物料到位检测，再到简易液位监测装置里的液面距离测算，都能见到这类模块的身影。不同于接触式检测器件易受被测物表面磨损、材质剐蹭影响的问题，该模块依靠超声波回波原理实现距离测算，不会和被测物体产生直接机械接触，对软质、易碎、易刮花的被测对象十分友好。

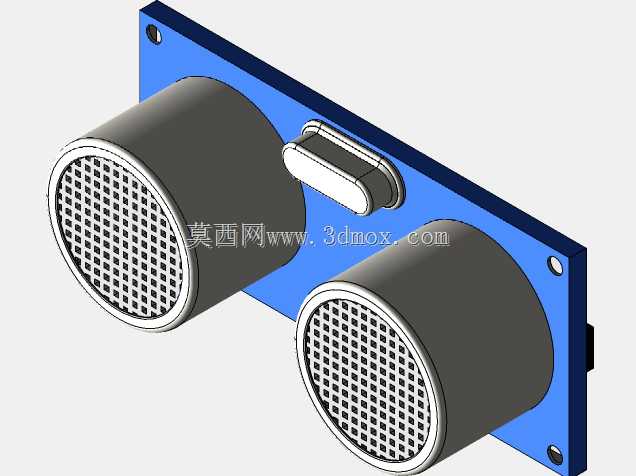

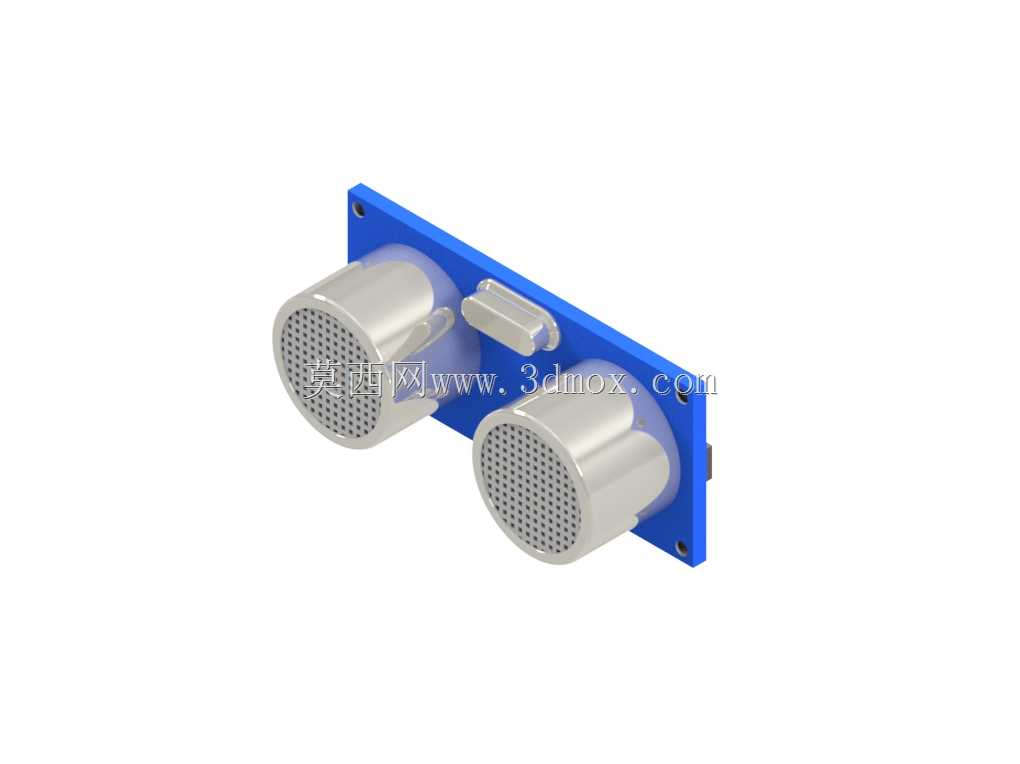

从结构布局来看，模块采用蓝色PCB作为安装基底，两个圆柱形超声换能器平行排布在基板正面，分别承担超声波发射与回波接收的功能，换能器的网面出声端完全齐平，保证发射波束与接收波束的轴线平行，减少测距过程中的角度误差。两个换能器中间排布的小型金属封装元件为信号处理相关电路的屏蔽封装，避免驱动电路的电磁信号串扰到弱回波接收通路，提升弱信号下的检测稳定性。基板两端预留的安装孔位完全适配常规M2螺丝的安装尺寸，孔位间距经过标准化设计，可直接固定在面包板、定制安装支架或者设备壳体的预设安装位上，不需要额外做转接件适配。

设计过程中充分考虑了模块的安装边界，整体基板厚度控制在常规PCB工艺的标准范围内，换能器突出基板表面的高度经过测算，既保证出声面不会被周边安装结构遮挡波束，又不会因为突出尺寸过大导致模块整体占用空间过多，适配小型嵌入式设备内部紧凑的安装空间。模块的电气接口排布在基板侧边，接线后线缆不会从换能器正面走线，避免遮挡超声波传播路径。

实际使用中，该模块的有效测距范围覆盖日常工业与创客场景的常用近距检测区间，响应速度足以满足移动设备低速行进时的避障检测需求，结构上没有易损耗的活动部件，长期固定安装后的维护成本极低。建模过程中完整还原了换能器的网面出声结构、基板的固定孔位、周边元件的外形轮廓，可直接用于整机装配的干涉检查，也能作为教学演示中传感器选型的可视化参考，帮助设计人员提前确认模块在整机中的安装位置是否合理，是否存在结构遮挡、安装空间不足等问题，减少实物打样阶段的适配调整工作量。
