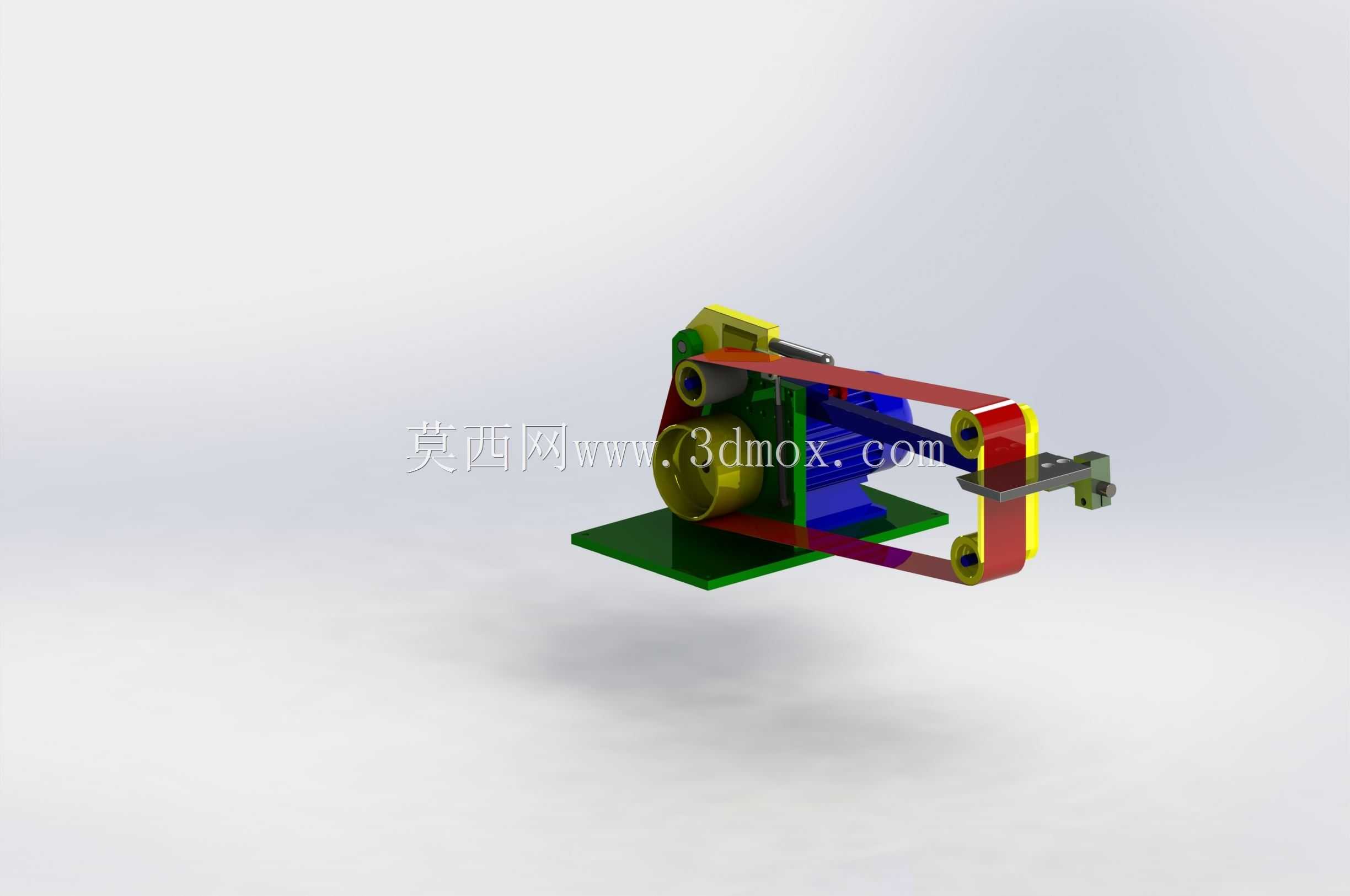

小型立式砂带磨削打磨设备结构

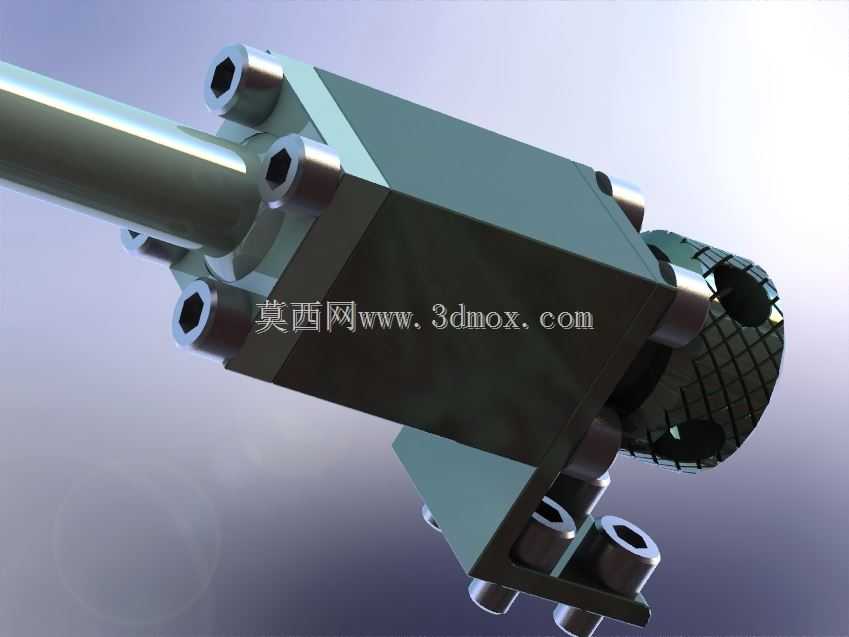

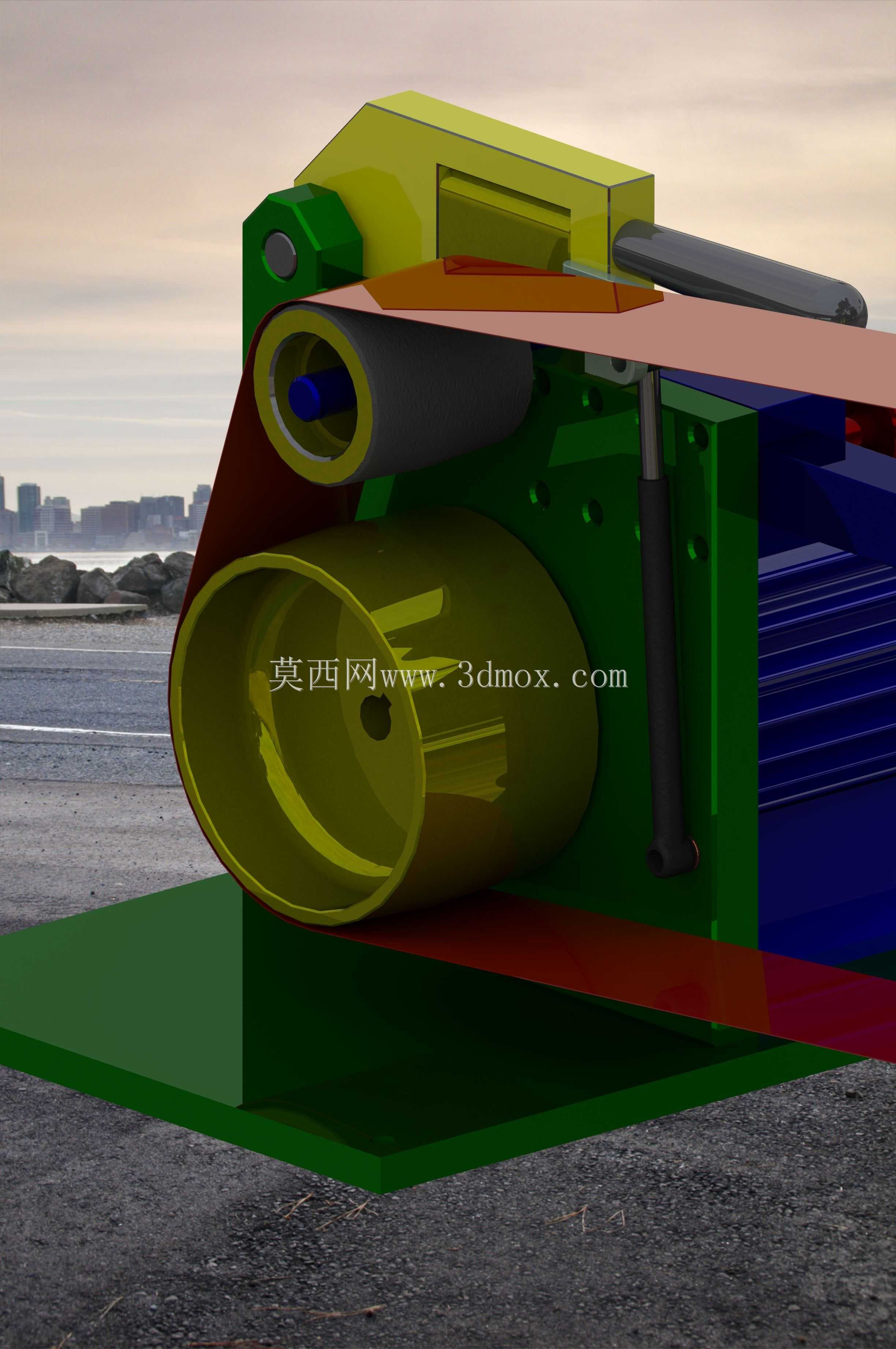

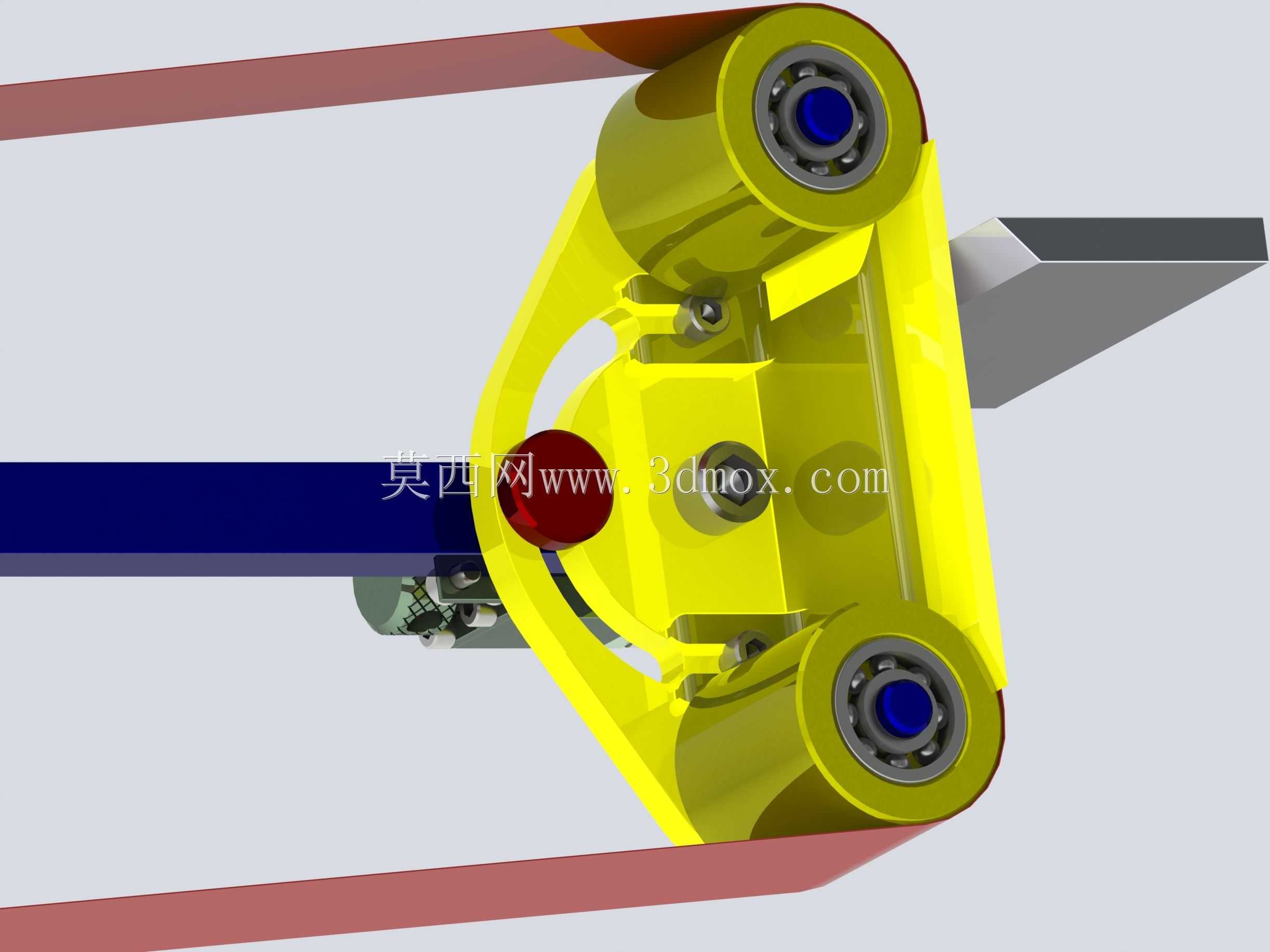

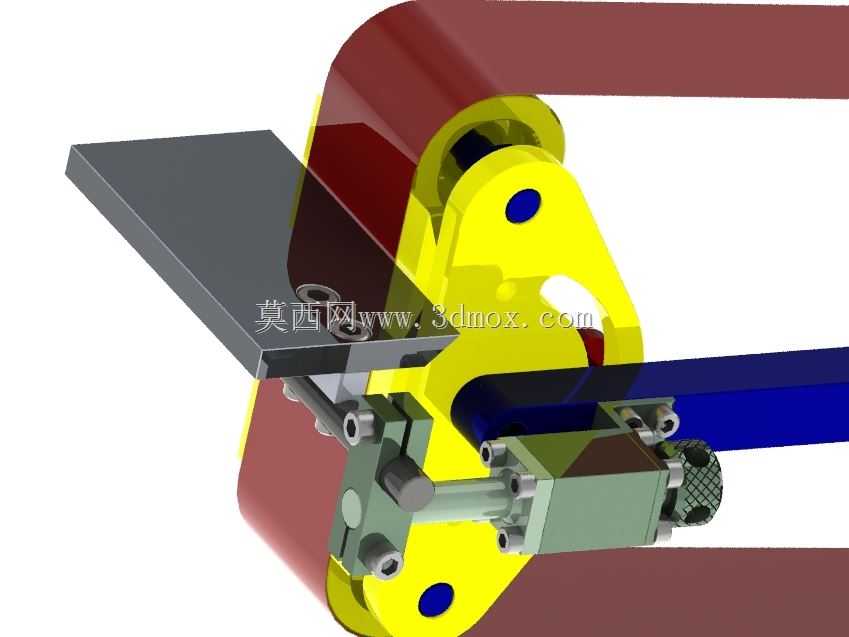

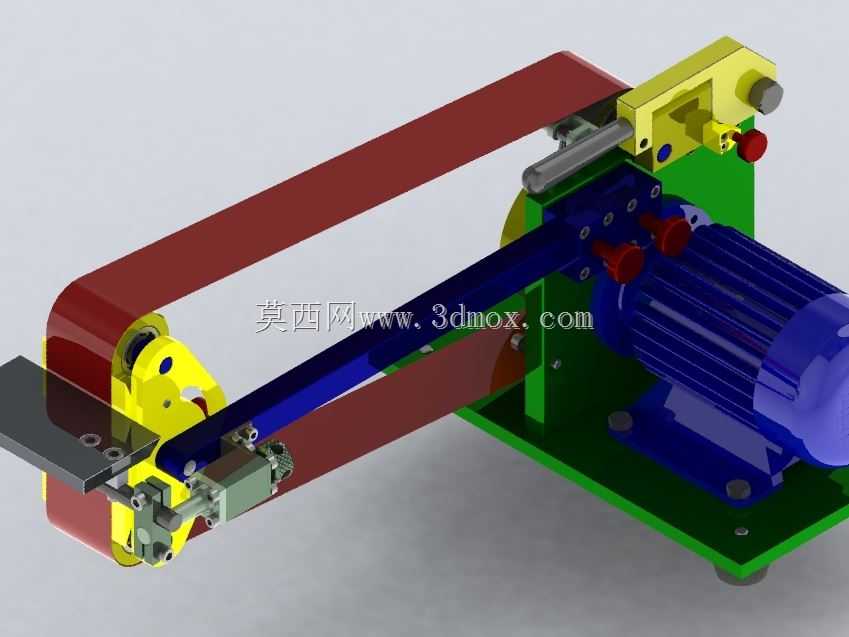

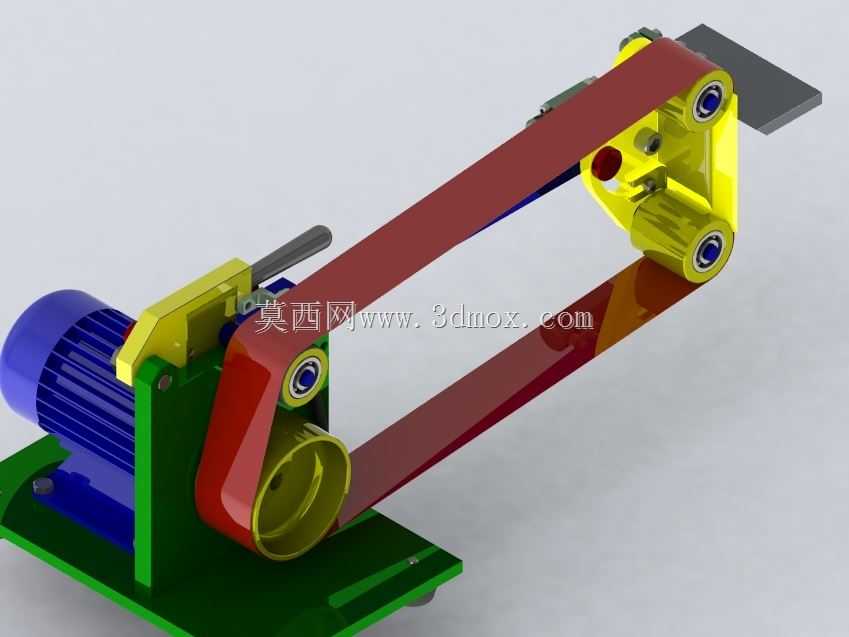

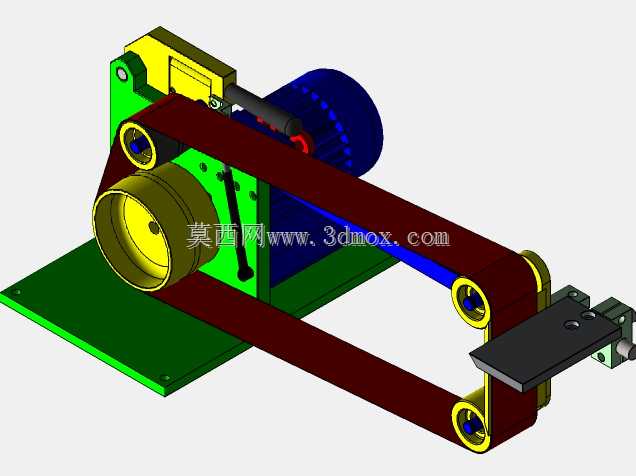

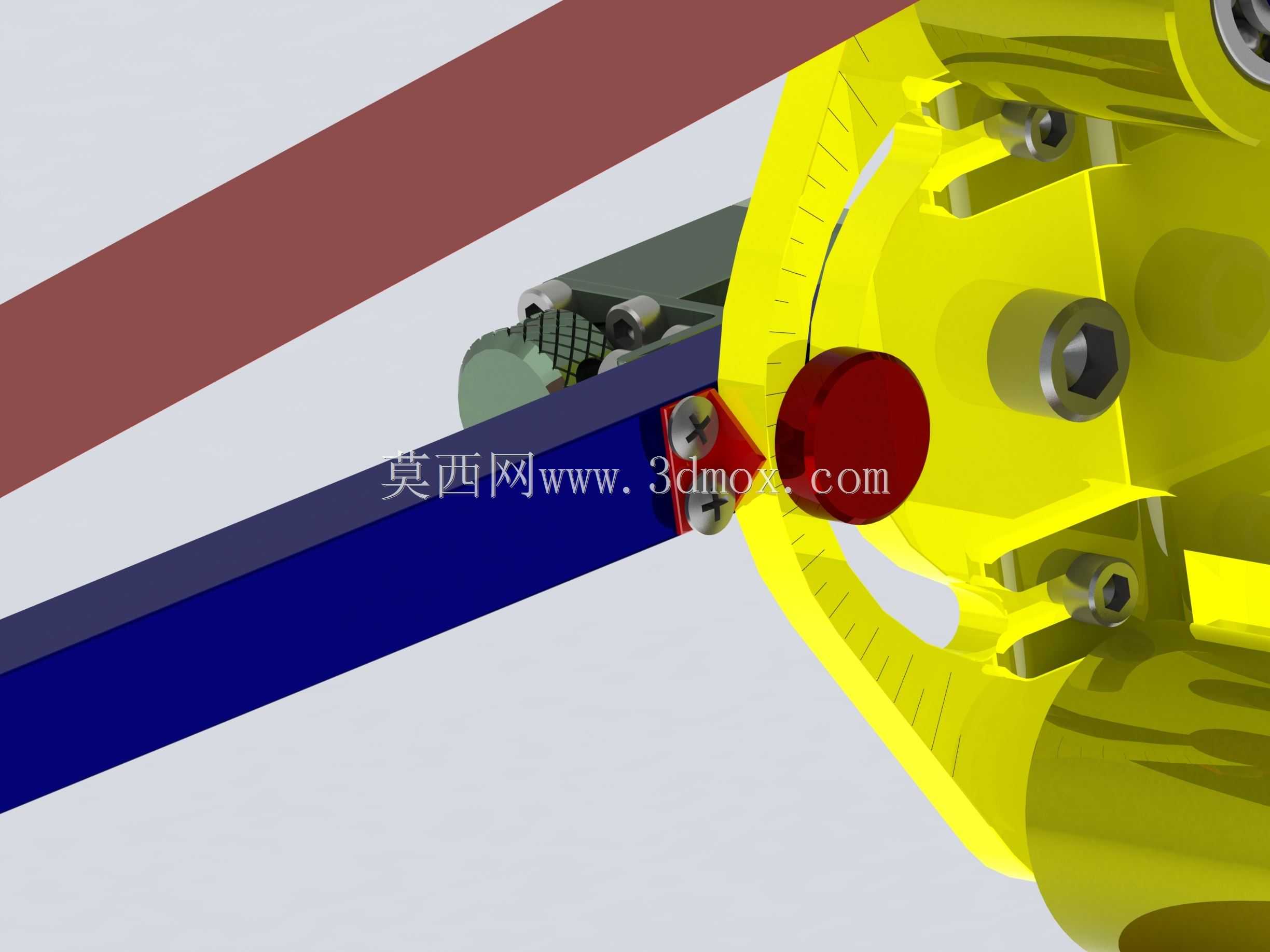

这款砂带磨削设备主要面向小型五金加工、刀具修磨、小型零件去毛刺的作业场景，在机加工收尾工序、五金作坊修配、DIY金属加工场景中都有较高的使用频次，可完成平面磨削、弧面抛磨、焊缝打磨、刃口开刃等多类作业，相比手持角磨机，其磨削接触面更稳定，加工后表面粗糙度一致性更好，也能降低手持作业的疲劳强度。设备整体采用立式布局，底部为整块安装底板，可通过螺栓直接固定在工作台面或者独立支架上，安装时需预留砂带运转的安全操作空间，前方操作区需留出至少300mm的手部操作余量，设备后侧需预留150mm的电机散热与维护空间，整体占地尺寸适配常规小型加工工位的排布需求。驱动部分采用直连式布局，主动轮直接与动力输出端连接，减少了中间传动环节的功率损耗，张紧结构采用侧边杠杆式张紧设计，通过带手柄的偏心压杆实现砂带的快速张紧与松脱，更换砂带时无需额外工具，扳动手柄即可释放张紧力完成砂带更换，调整到位后扳回手柄即可自动保持张紧压力，张紧力可通过侧边的调节螺栓进行微调，适配不同厚度、不同基材砂带的张紧需求。接触轮采用大直径橡胶包覆结构，橡胶层硬度适配中软磨削需求，既可以保证磨削时的接触贴合度，又能避免硬接触导致的工件表面过磨、烧蚀问题，设备上方设置有可调式工作台托架，可根据加工需求调整托架与砂带的间隙，也可调整托架角度来适配不同斜度的磨削作业，托架表面做了防滑处理，加工小型零件时可将工件抵在托架上进给，提升操作稳定性。设备的护罩结构完全覆盖砂带的非工作区域，仅留出操作侧的磨削工作面，可避免砂带断裂甩出造成的安全隐患，护罩采用分体式设计，拆卸两颗固定螺栓即可掀开，方便日常维护时检查轮组磨损情况、清理内部积屑。从结构设计逻辑来看，这款设备优先考虑了小型加工场景的实用性，没有冗余的复杂功能，所有结构都服务于稳定磨削、快速换带、操作安全这几个核心需求，轮组的同轴度公差控制在合理范围内，运转时砂带不易跑偏，日常使用中仅需定期检查张紧压力、清理接触轮表面的积屑即可维持稳定工作状态，可适配不同粒度的砂带，完成从粗磨去料到细抛提亮的全流程加工，针对小型刀具、异形五金件、3D打印金属后处理等场景都能适配。
