小型台式带式砂光打磨设备结构设计

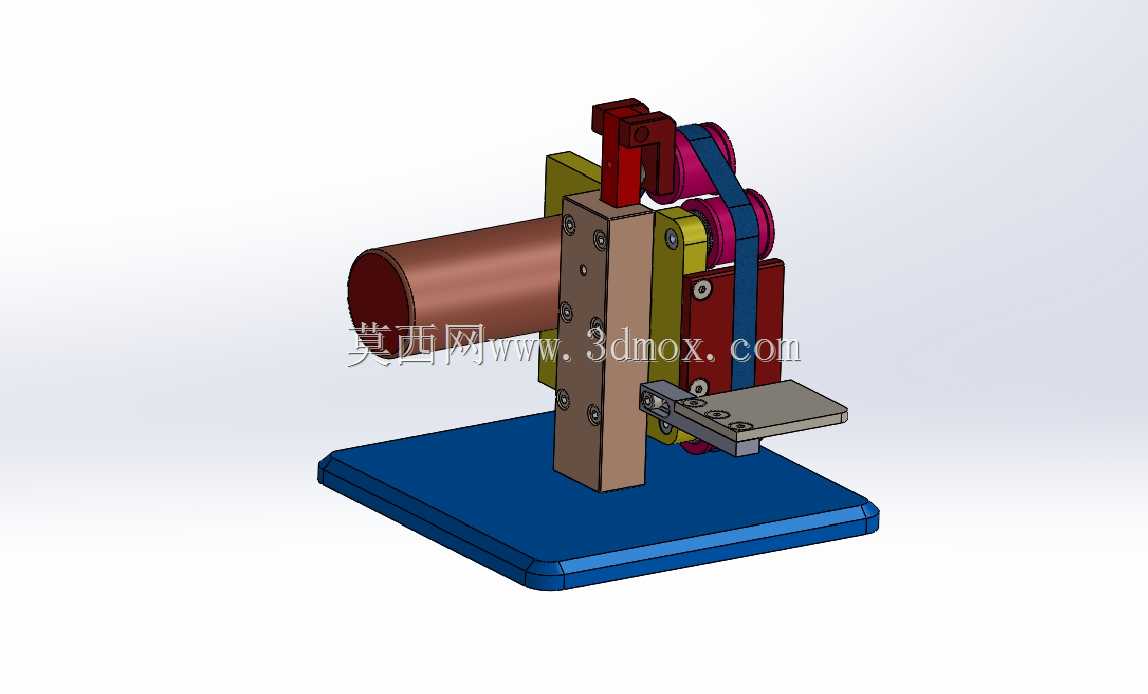

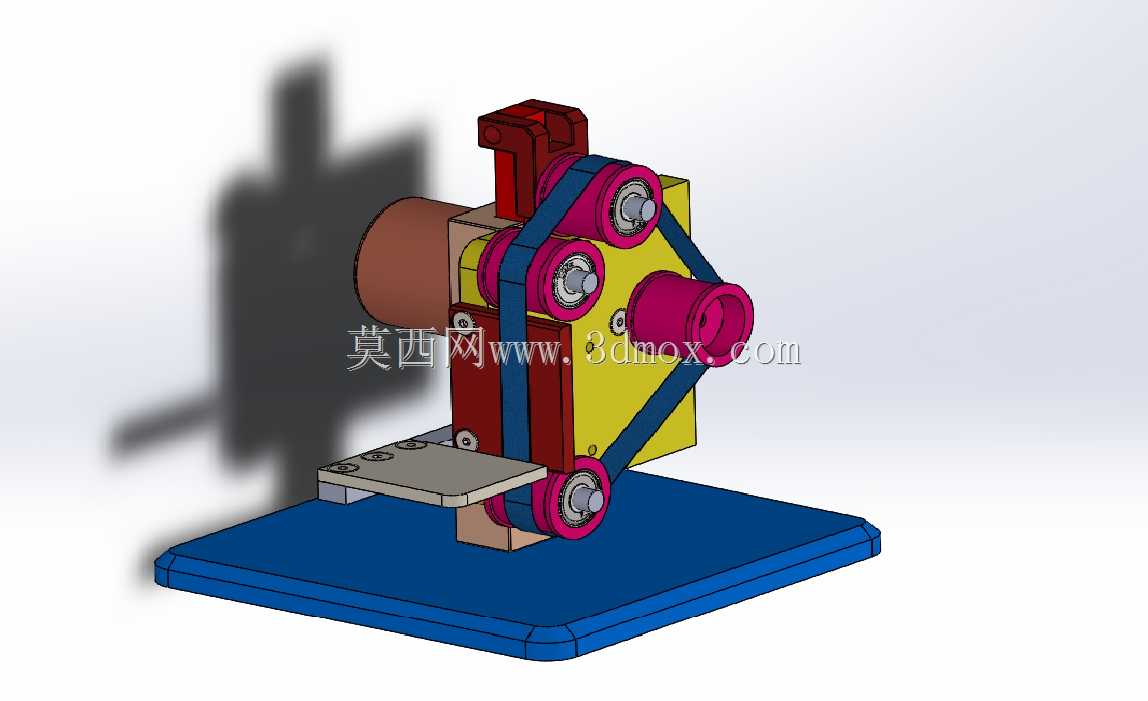

这款小型带式砂光设备主要面向小工件精密打磨、去毛刺、刃口修整场景，常见于五金维修工位、小型零件加工坊、模型制作工作室以及教学实训场景，可处理金属小件、硬质塑料、木质模型等多种材质的表面加工需求，相比大型工业砂带机，其占地空间极小，适合桌面放置使用，无需专门的大型安装工位。设备采用立式布局搭配方形加重底座，底座预留安装孔位，可通过螺栓固定在工作台面，避免高速运转时产生位移或振动，整体安装边界紧凑，不会占用过多操作空间，适配多数常规钳工工作台的摆放需求。传动部分采用多组张紧轮配合环形砂带的布局，通过调整张紧轮的位置可实现砂带张紧度的快速调节，同时保证砂带运转时的对中性，避免砂带跑偏影响打磨精度；驱动端通过带轮组传递动力，传动比经过匹配设计，可让砂带维持稳定的线速度，兼顾打磨效率与表面加工质量。设备前端设置可调式工件托板，托板可根据打磨角度需求调整倾斜角度与前后位置，操作人员可将工件抵在托板上完成进给操作，降低手持工件的操作难度，同时保证打磨角度的一致性；砂带的工作区域设置了合理的避让空间，可适配不同轮廓的小型工件打磨，包括平面打磨、圆弧面修整、小零件倒角等多种加工需求。设计过程中优先考虑了易维护性，张紧轮、传动带的拆装无需复杂专用工具，日常更换砂带、维护传动部件的操作门槛较低；各转动部件的同轴度、安装位公差经过合理匹配，可降低运转过程中的振动与噪音，适合长时间连续小负荷作业。整机的结构布局充分考虑了操作安全性，传动带、转动轮等运动部件均设置了对应的防护结构，避免操作人员误触运动部件，同时砂带的工作区域外露范围经过优化，既保证足够的操作空间，又尽可能减少安全隐患。
