内燃机活塞连杆组件结构设计

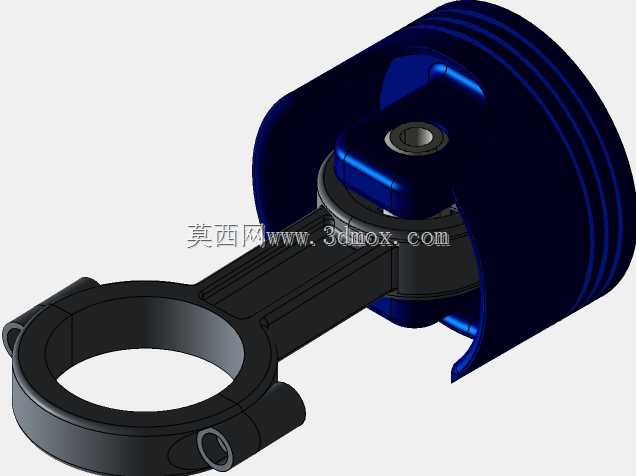

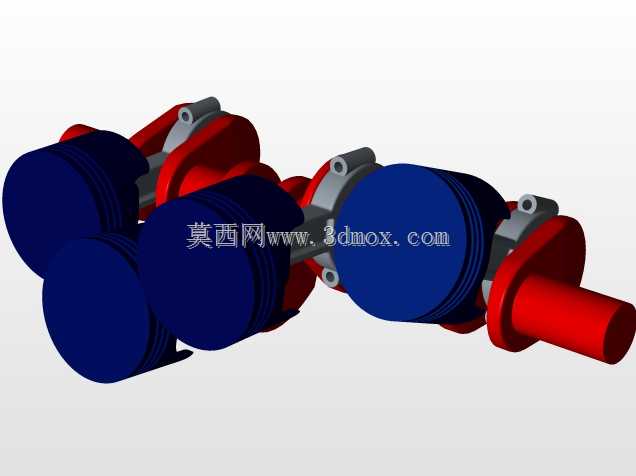

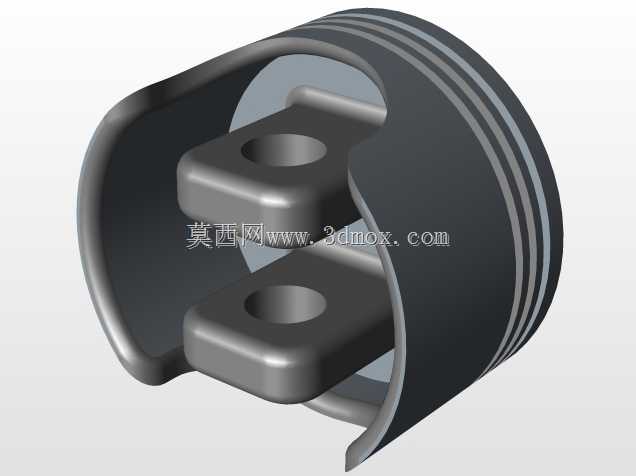

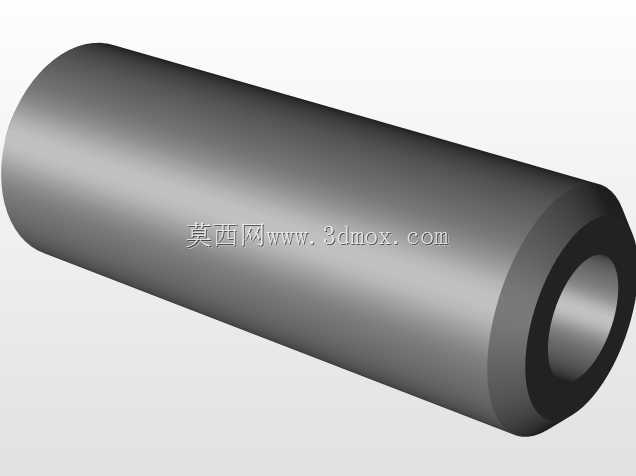

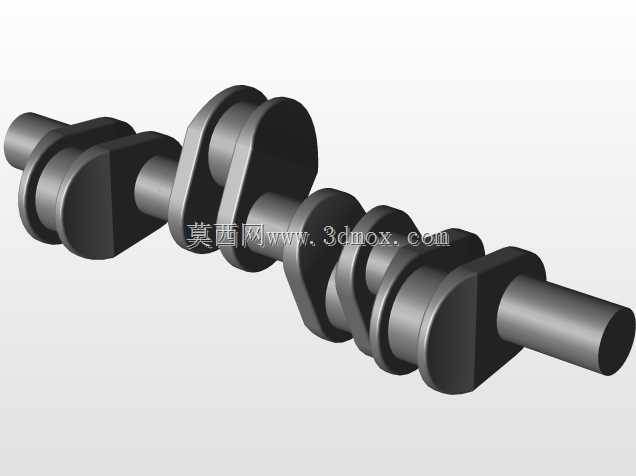

这套活塞连杆组件是内燃机核心动力传递部件，主要应用于往复式内燃机的动力转换环节，承担着将燃烧室内燃气爆发产生的直线往复运动转化为曲轴旋转扭矩的核心作用，广泛适配小排量通用汽油机、小型柴油机的动力总成设计场景。从功能特性来看，活塞头部预留有环槽安装位，可搭配气环与油环实现燃烧室密封、缸壁润滑油刮除与热量传导功能，活塞裙部的型线设计充分考虑了热态膨胀间隙，避免工作过程中出现拉缸、卡滞故障。连杆部分采用分体式大头设计，通过连杆螺栓实现与曲轴曲柄销的紧固连接，小头端通过活塞销与活塞销座孔配合，杆身采用工字形截面结构，在保证结构强度与刚度的前提下尽可能降低往复运动惯量，适配高转速工况下的交变载荷冲击。设计过程中首先围绕发动机标定排量、压缩比确定活塞直径与行程参数，同步核算活塞销孔中心到连杆大头孔中心的中心距，确保活塞运行到上止点时不与缸盖气门发生运动干涉，下止点位置时活塞裙部不超出缸套下端面的安装边界。活塞内腔的加强筋布局经过受力优化，可分散燃气爆发瞬间的冲击载荷，避免销座位置出现应力集中开裂问题；连杆大头的剖分面采用平切口结构，加工工艺性更好，适配量产环节的机加工与装配流程，轴瓦安装位的尺寸公差严格控制在微米级，保证与曲轴曲柄销的配合间隙满足润滑要求。整套组件的安装边界需要匹配缸体的缸孔内径、曲轴的曲柄销直径、活塞销的外径尺寸，装配时需要按照对角分步拧紧的工艺要求紧固连杆螺栓，保证连杆大头轴瓦的贴合度，避免工作过程中出现轴瓦偏磨、螺栓松动失效的问题。在实际设备运行中，这套组件需要承受最高上千摄氏度的燃气高温、数个兆帕的爆发压力，以及每分钟数千次往复运动带来的惯性载荷，因此各部件的形位公差、表面粗糙度都有严格要求，活塞环槽的平面度直接影响密封效果，连杆大小头孔的平行度偏差会导致活塞偏磨、缸套异常磨损，建模过程中对各配合面的尺寸链做了完整校核，确保各运动部件之间无干涉，装配关系符合实际工程装配要求。
