双齿轮驱动椭圆轨迹受电弓传动结构

项目分类:3D模型 发布时间:2021-10-07 ID:297756
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构
  • 双齿轮驱动椭圆轨迹受电弓传动结构

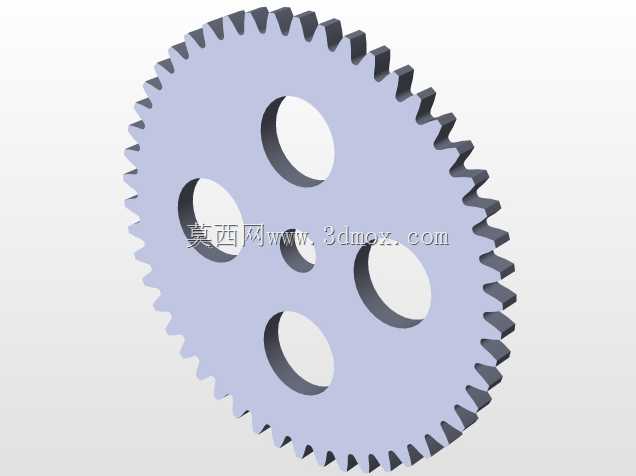

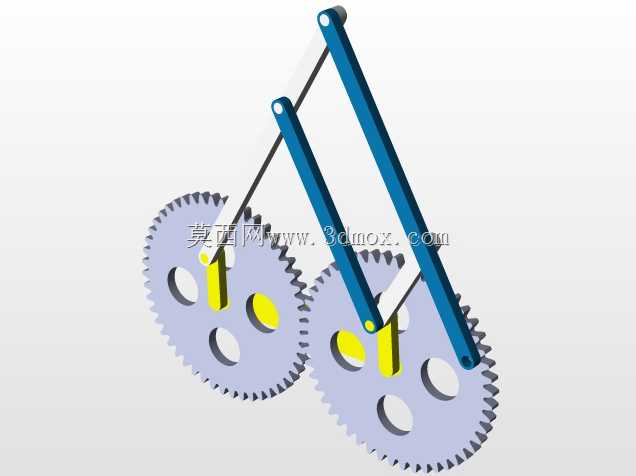

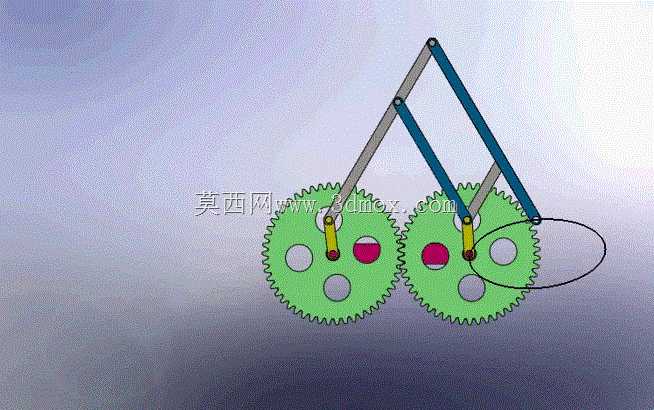

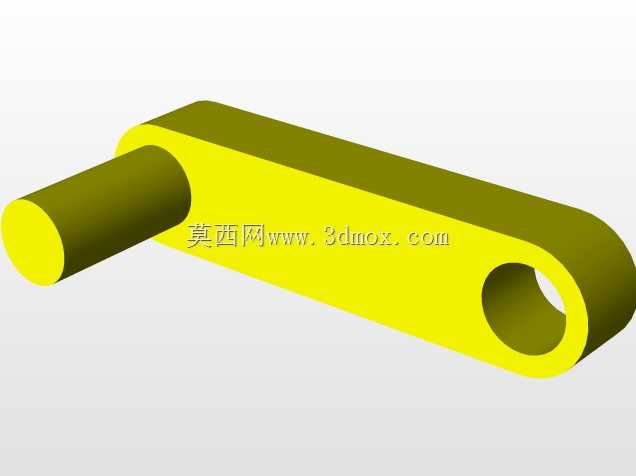

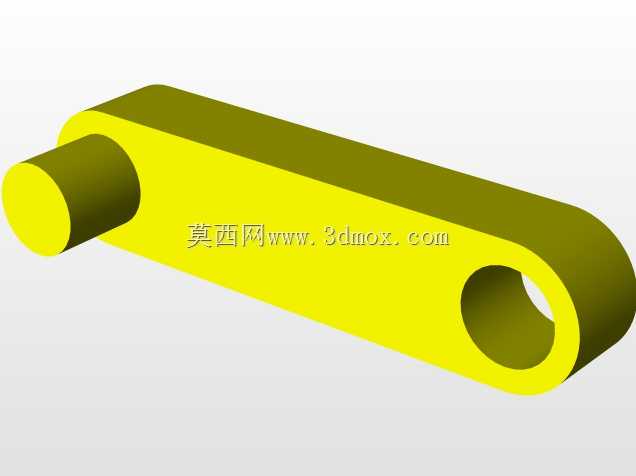

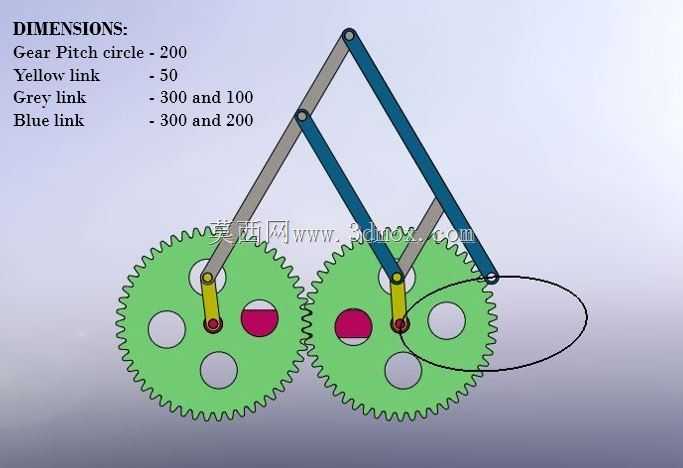

这套受电弓椭圆轨迹传动结构,核心依托两个参数完全一致的啮合直齿轮实现同步反向转动,每个齿轮的偏心位置铰接长度相同的连杆,两根连杆末端共同铰接输出端,最终在输出端形成标准椭圆运动轨迹,可直接复现受电弓与接触网匹配的特定运动规律。在轨道交通受电弓的研发测试环节,这类轨迹模拟结构是核心验证部件,能够在台架试验阶段还原受电弓升弓、降弓以及随线路波动时的接触轨迹,替代实车线路测试完成接触压力匹配、磨耗规律验证等工作,大幅降低线下测试的成本与周期。从设计逻辑来看,这套结构没有采用复杂的凸轮或者多组连杆组合,而是利用等径齿轮反向同步转动的特性,将两个偏心曲柄的圆周运动进行矢量合成,最终输出椭圆轨迹,相比传统的槽轮或者凸轮结构,齿轮啮合的传动间隙更小,运动过程中的冲击载荷更低,长时间运行的轨迹精度保持性更好,适合高频次往复运动的测试场景。结构的安装边界以两个齿轮的中心距为核心基准,两个齿轮的中心距等于单倍齿轮分度圆直径,安装时需要保证两根偏心曲柄的初始相位角完全对称,否则输出轨迹会出现畸变,无法形成标准椭圆;连杆的长度需要匹配偏心距的尺寸,偏心距通常取齿轮分度圆半径的三分之一到二分之一区间,过长会导致连杆传动过程中出现死点,过短则输出的椭圆轨迹长短轴差值过小,无法满足受电弓的行程要求。实际应用中,这套结构的输出端可以直接安装受电弓的接触滑板模拟件,通过调整齿轮的转速就能模拟不同行车速度下受电弓的振动频率,也可以通过更换不同偏心距的曲柄调整椭圆轨迹的长短轴比例,适配不同型号受电弓的运动参数验证需求。结构整体没有冗余的支撑部件,所有铰接点都采用标准销轴连接,维护时仅需要定期检查齿轮啮合间隙与铰接点的磨损量即可,不需要复杂的调校流程,适合实验室台架长期连续运行。
