手动液压动力输出装置结构设计

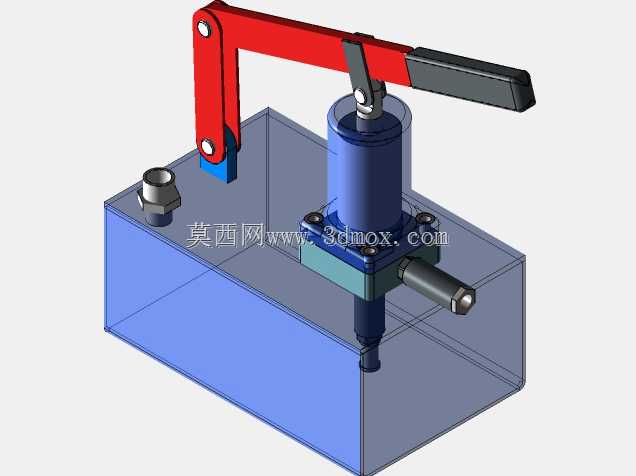

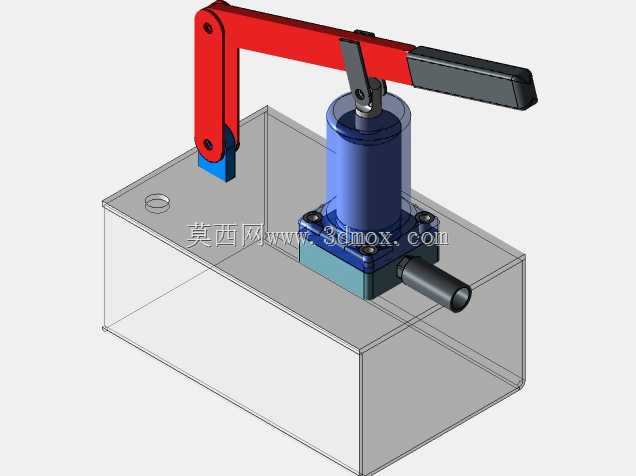

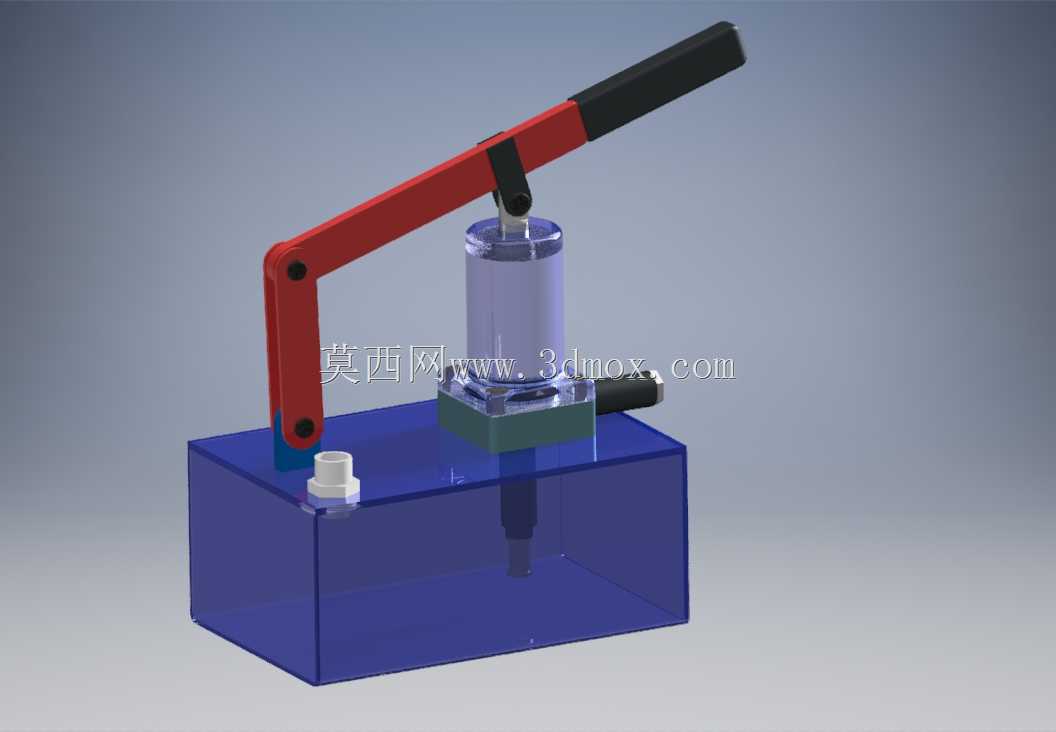

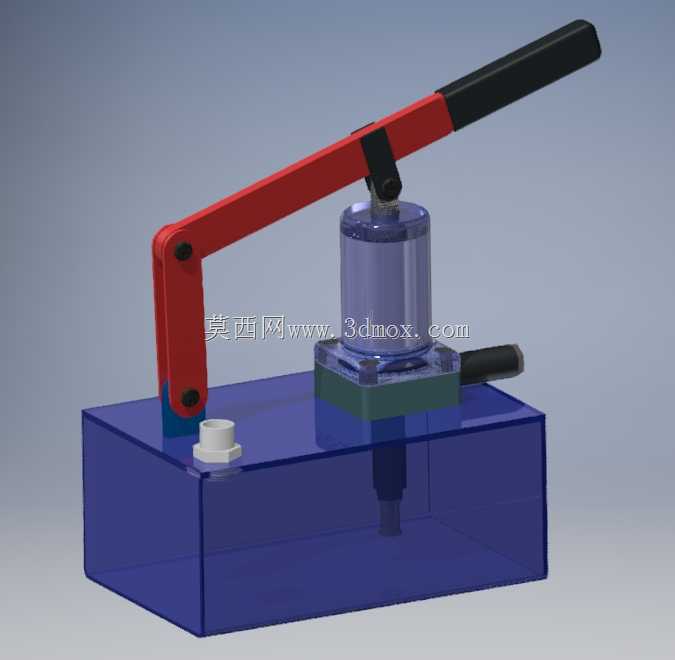

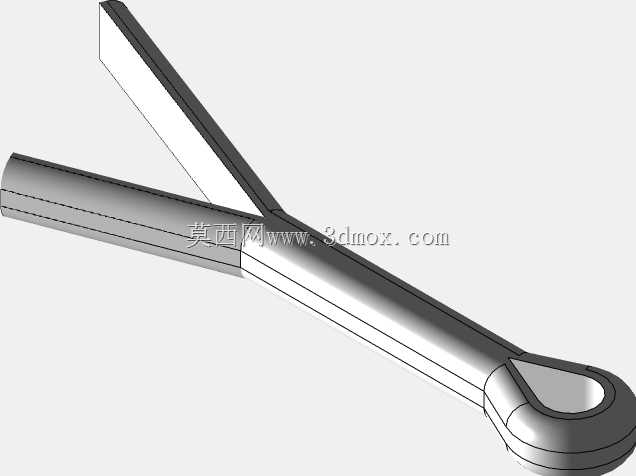

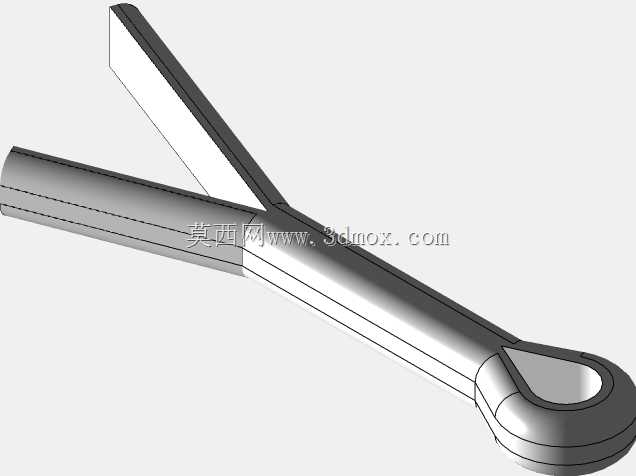

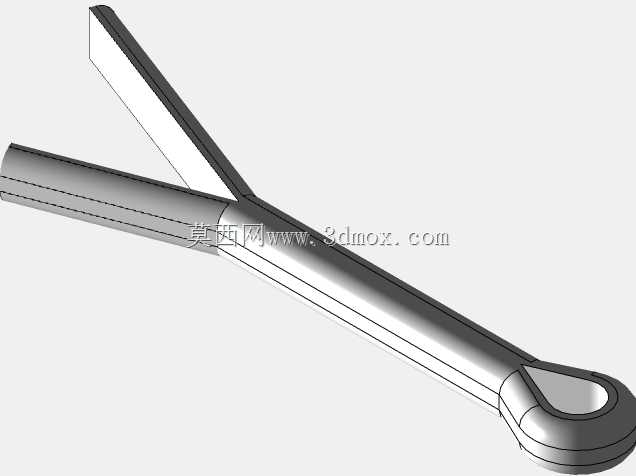

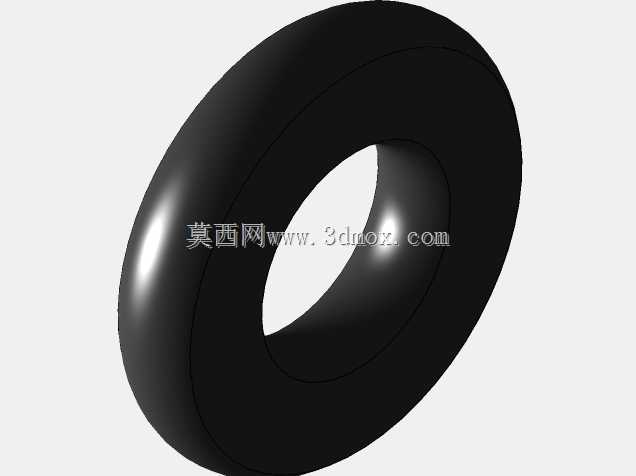

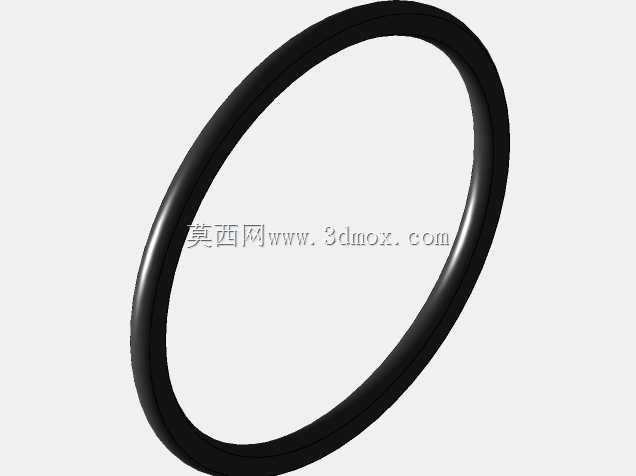

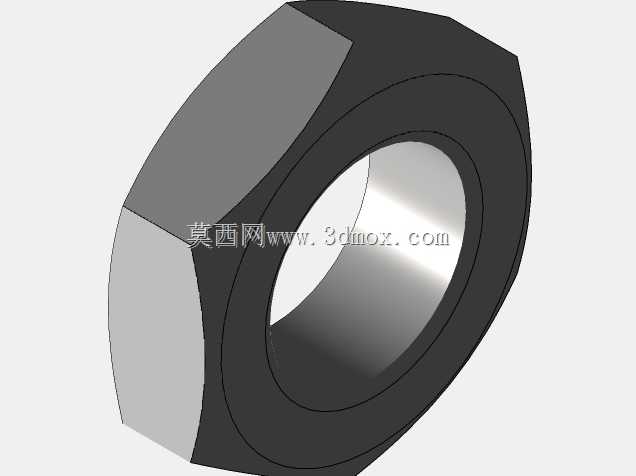

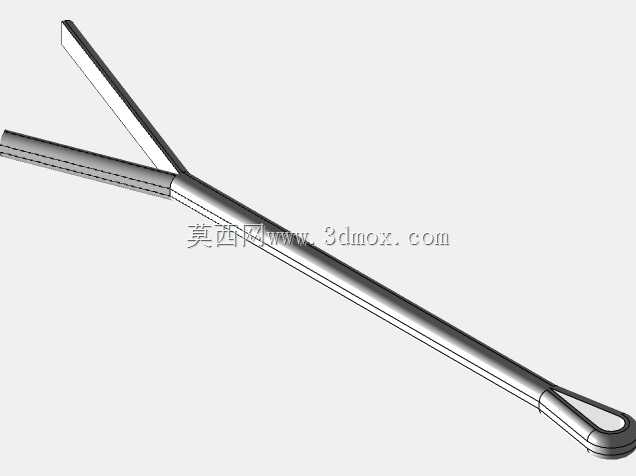

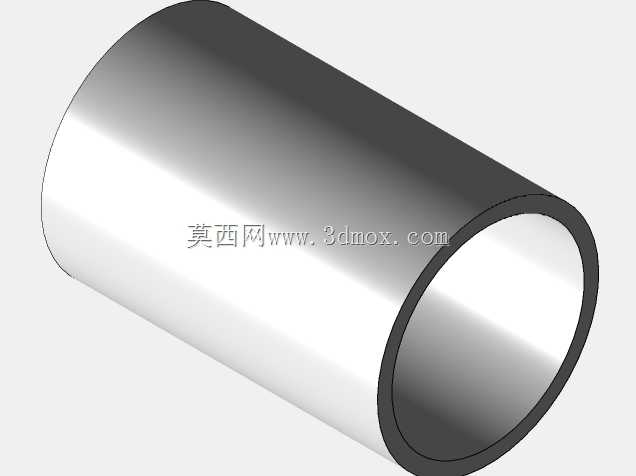

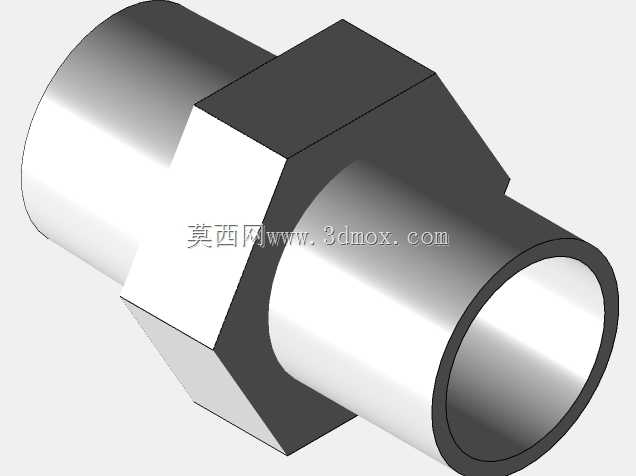

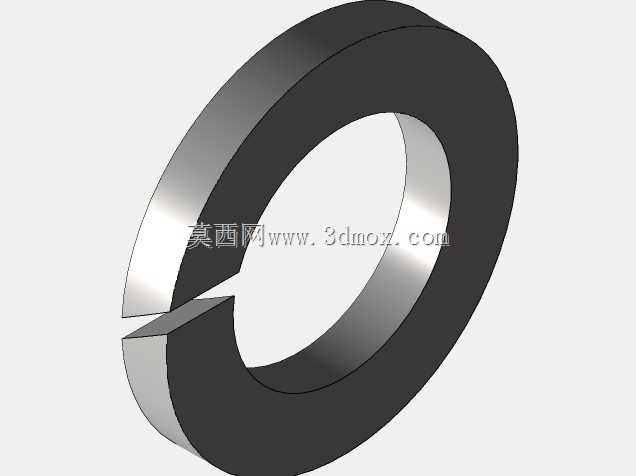

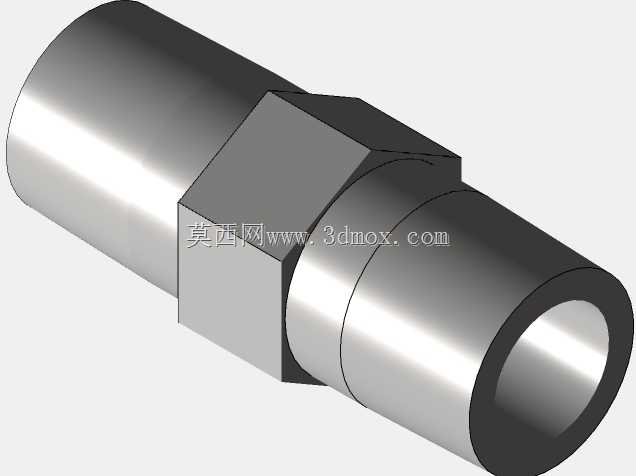

这款手动液压动力装置，常配套在无外接动力源的野外检修场景、小型工装夹具夹紧工位、应急液压破拆辅助单元中使用，依靠人力扳动操作杆即可完成压力油输出，无需外接电源或气源驱动，适配无动力配套的临时作业需求。从结构设计逻辑来看，整体采用集成式布局，下部透明储油腔体直接作为装置的承载基座，既承担液压油存储功能，也为上部泵芯组件、操作杠杆机构提供安装基准，减少了外接管路的连接点位，降低了长期使用后的渗漏风险。储油腔顶部预留的加油口采用标准螺纹接口，可直接完成液压油补充，无需拆解主体结构，日常维护操作门槛较低。上部的泵芯组件垂直安装在储油腔顶面的安装法兰上，压杆机构采用铰接式杠杆设计，长力臂操作结构可降低人力输入需求，操作人员施加较小的扳动力即可在泵腔内部形成高压油输出，压杆手柄处包覆防滑握持段，即便带劳保手套操作也能稳定施力，不会出现滑脱问题。泵体侧部预留的出油接口可直接对接高压油管，为外接液压执行元件提供压力油源，接口位置避开了操作杆的运动行程范围，不会在扳动压杆时出现管路干涉问题。从安装边界来看，装置整体底部为矩形平面结构，可直接通过螺栓固定在工装台架或移动检修小车上，底部安装孔位采用对称布局，适配不同的安装固定需求，整体外轮廓无突出的尖锐结构，搬运移动时不会剐蹭操作人员或周边管线。设计过程中充分考虑了手动操作的人机工程需求，压杆的初始角度与最大扳动行程经过匹配，操作人员站立操作时无需过度弯腰或抬臂，连续操作的疲劳度较低。储油腔采用透明材质设计，可直接观察内部油位高度与油液清洁状态，无需额外加装油位计即可实时掌握储油情况，避免出现吸空导致的压力不足问题。泵体内部的单向阀组集成在泵芯基座内部，进出油流道直接在基座内部加工成型，减少了外接接头的数量，结构紧凑性更强，整体占用空间较小，可适配狭小空间内的安装使用需求。在实际选型配套时，可根据外接执行元件的行程与压力需求，匹配对应规格的储油腔容积，该结构的手动液压装置输出压力稳定，操作无卡顿，可满足小流量高压油的持续供给需求，适合作为小型液压系统的临时动力源或固定配套动力单元使用。
