移动式气动高压注油润滑脂泵结构

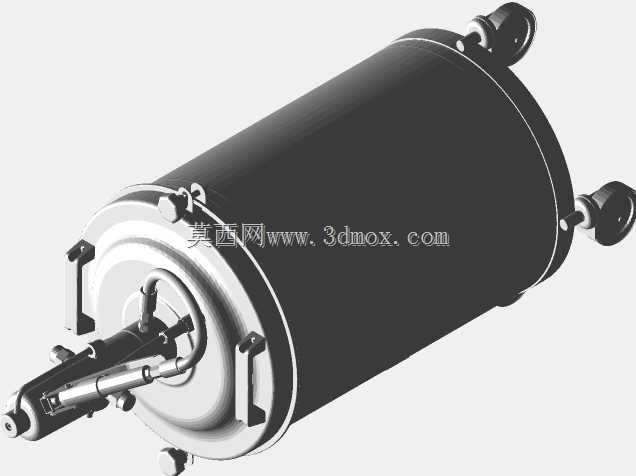

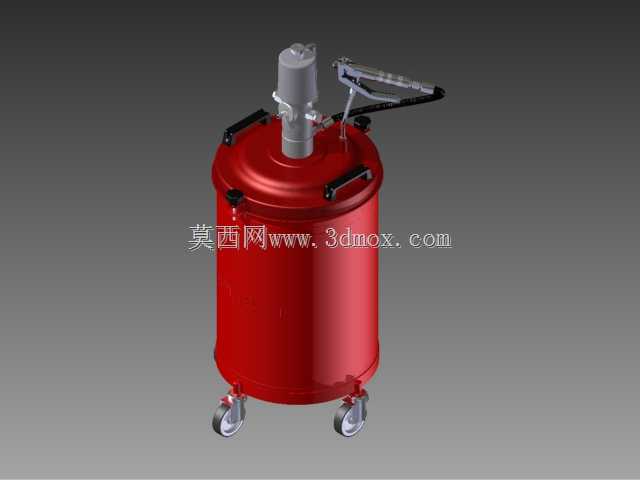

这款移动式润滑脂泵的三维结构设计，完全围绕车间多工位维保、生产线设备定点润滑的实际作业场景展开，在做结构排布时，首先考虑的是车间内跨工位移动的便利性，底部配置的四个万向脚轮，其中两个带刹车锁止结构，既可以在平整的环氧地坪上灵活推行，也能在定点加注时锁止固定，避免作业过程中设备移位。储脂桶采用立式圆柱结构设计，在有限的占地空间内最大化储脂容量，桶身顶部的压杆结构与气动泵头同轴排布，既可以在压缩空气气源充足的场景下使用气动模式连续加注，也能在气源中断的应急场景下通过手动压杆完成注油作业，双驱动模式的结构设计完全贴合工厂现场复杂的作业条件，不会因为气源问题中断维保进度。泵头部分的出油管路接口预留了标准快插接头位，可适配不同长度的高压注油软管、不同规格的注油枪头，满足从大型设备轴承座、导轨滑块到小型精密传动部件的不同加注需求。在做三维建模时，特意将桶身的提手结构做了下沉式内嵌设计，避免推行过程中剐蹭周边设备，同时桶盖与桶身的密封结构采用快拆卡扣设计，日常补充润滑脂时不需要额外工具即可开盖，卡扣的锁止力度经过结构校核，可承受泵头工作时桶内的压力波动，不会出现溢脂、泄压的问题。出油管路的走线沿着桶身侧面的固定卡扣排布，避免移动过程中管路拖地磨损，手动压杆的操作高度设置在成年人站立作业的舒适区间，长时间操作不会产生过度的肢体疲劳。整体结构的安装边界充分考虑了车间狭窄通道的通行需求，桶身外径控制在常规工位间隙可通过的尺寸范围内，整体重心落在脚轮支撑面的中心位置，满载润滑脂时推行不会出现侧倾风险。泵头的气动接口设置在桶身顶部侧面，连接气源管路时不会与手动压杆的操作轨迹产生干涉，泄压阀的位置设置在操作手可快速触及的区域，作业结束后可快速释放桶内残余压力，保障设备存放与移动的安全性。
