滚筒洗衣机配套排水泵结构设计

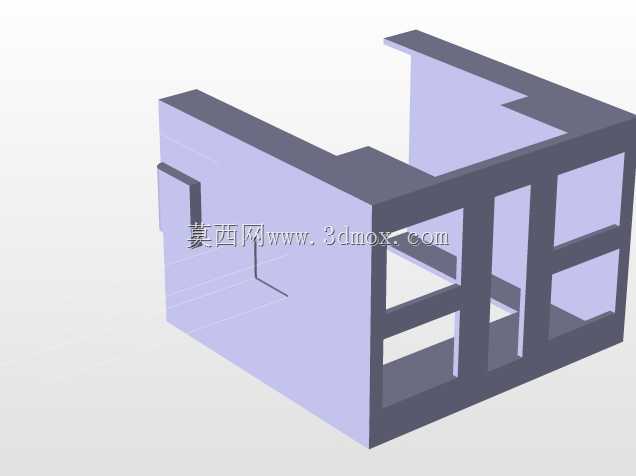

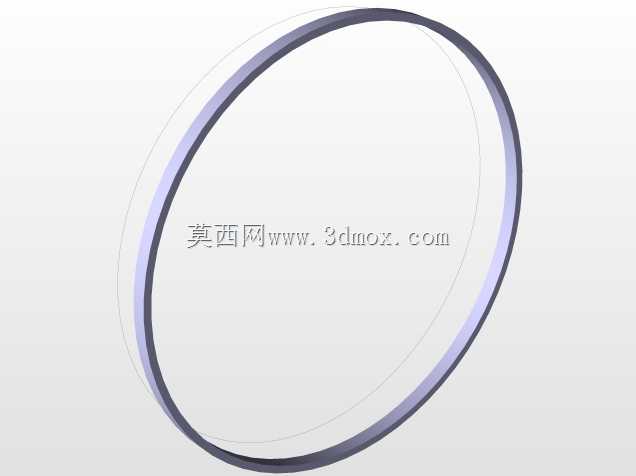

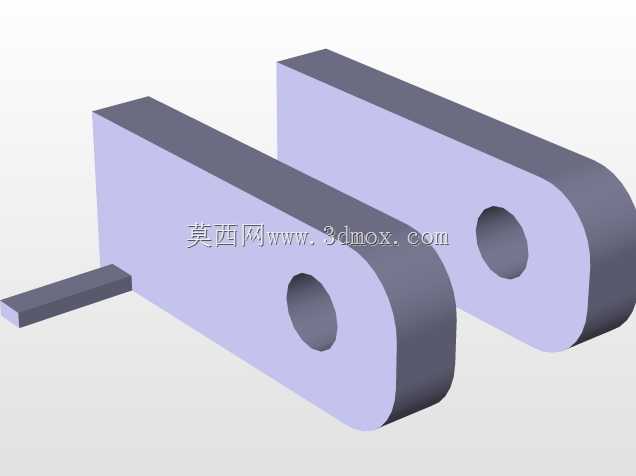

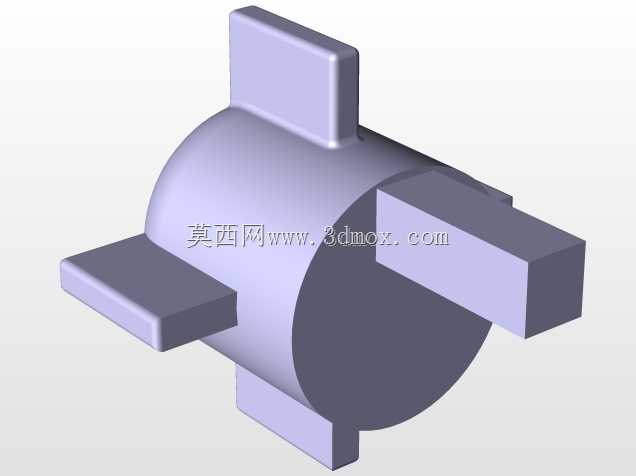

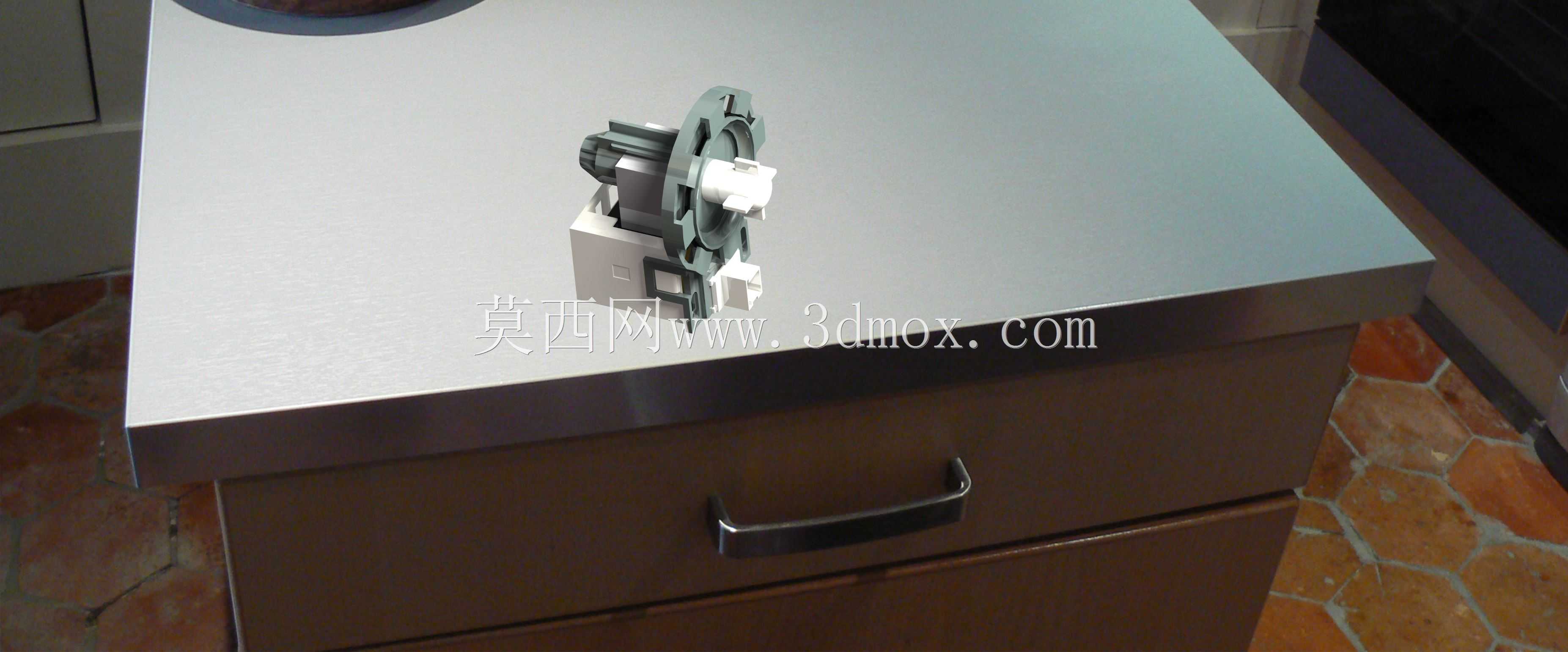

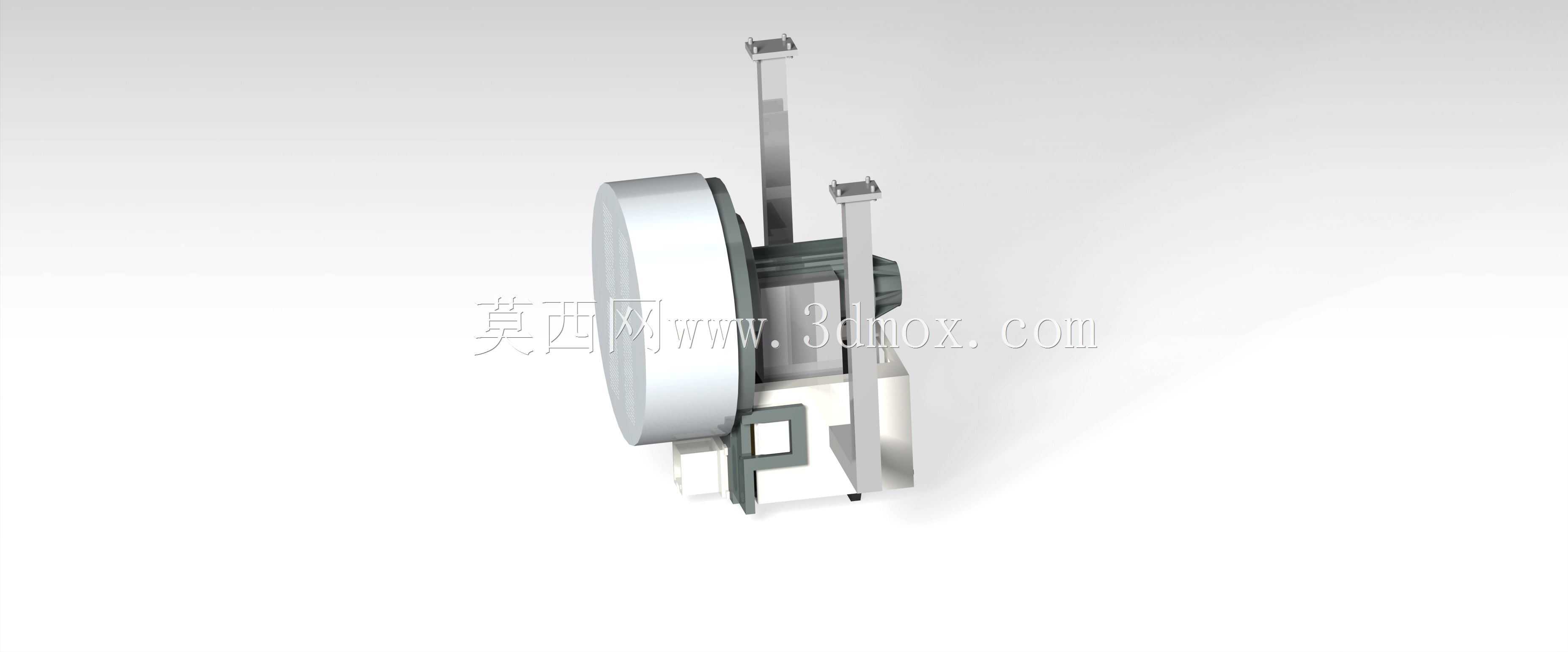

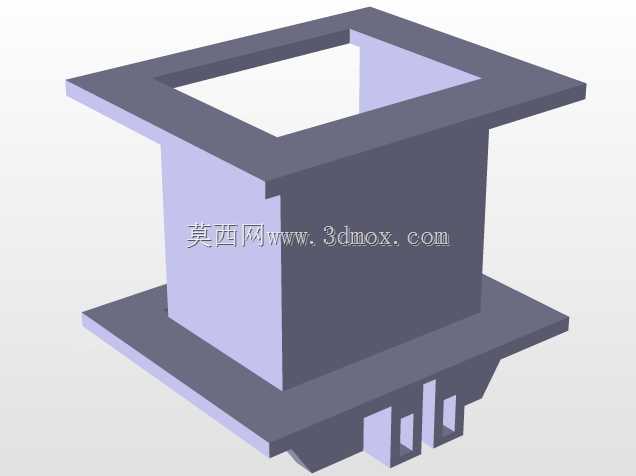

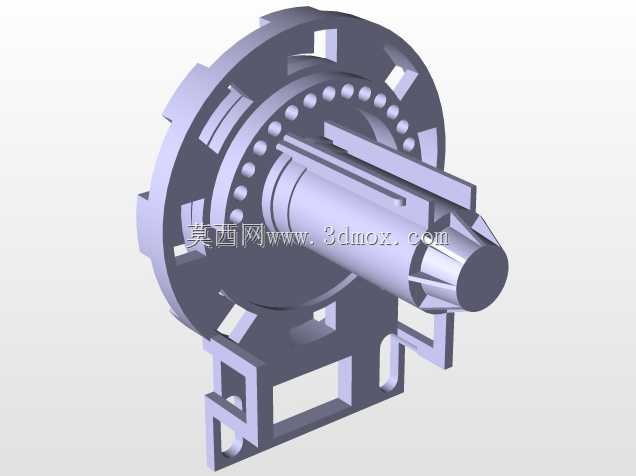

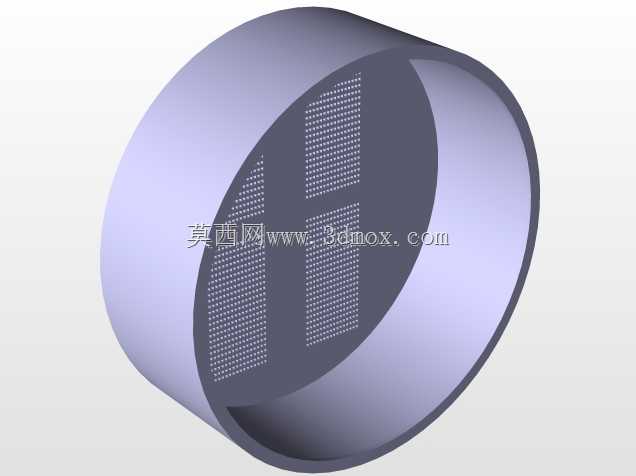

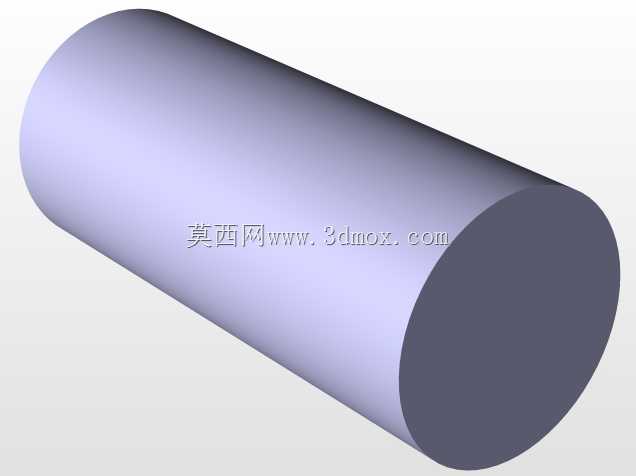

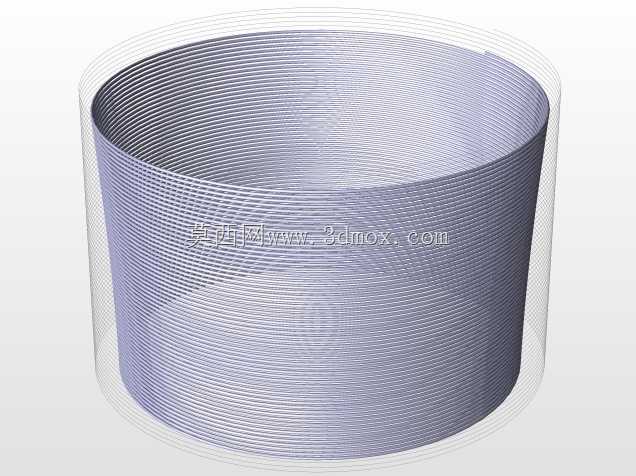

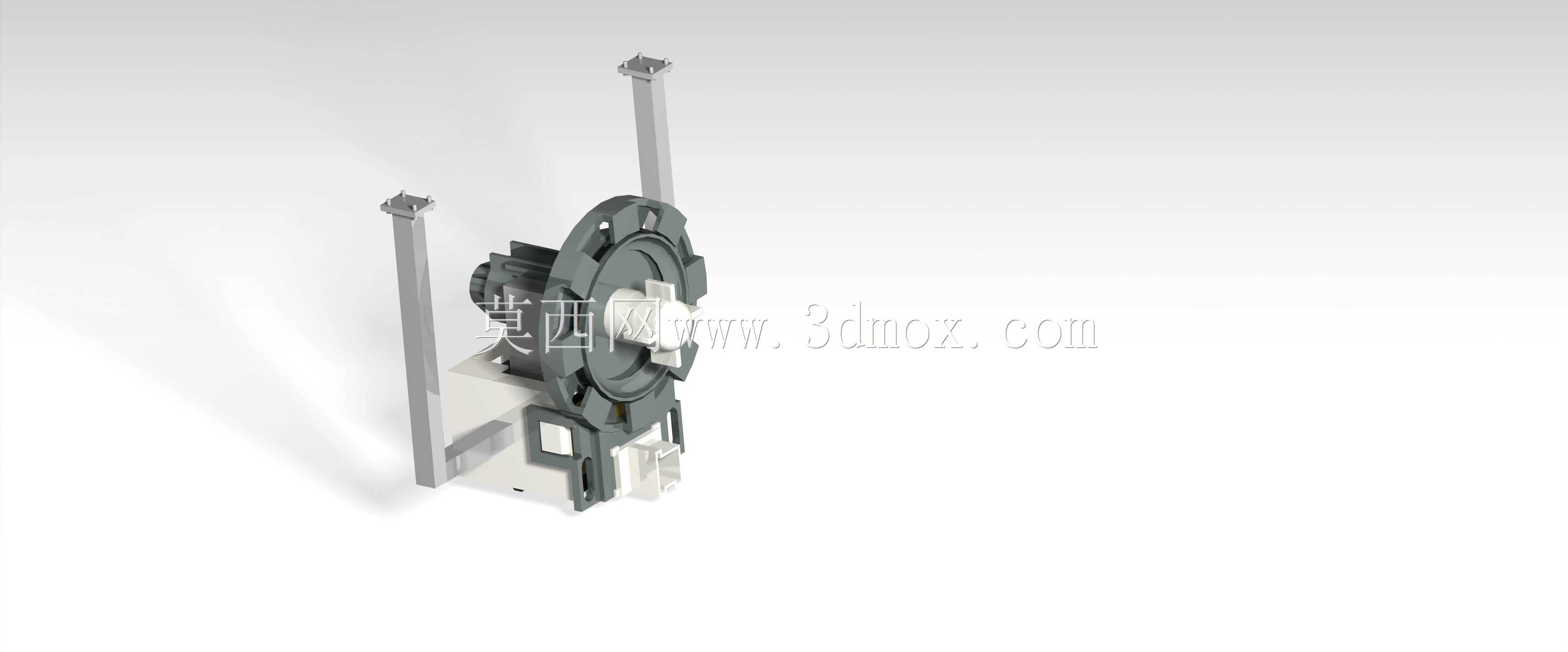

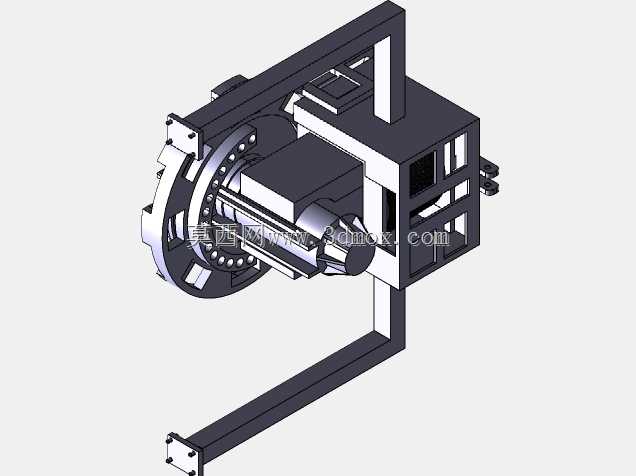

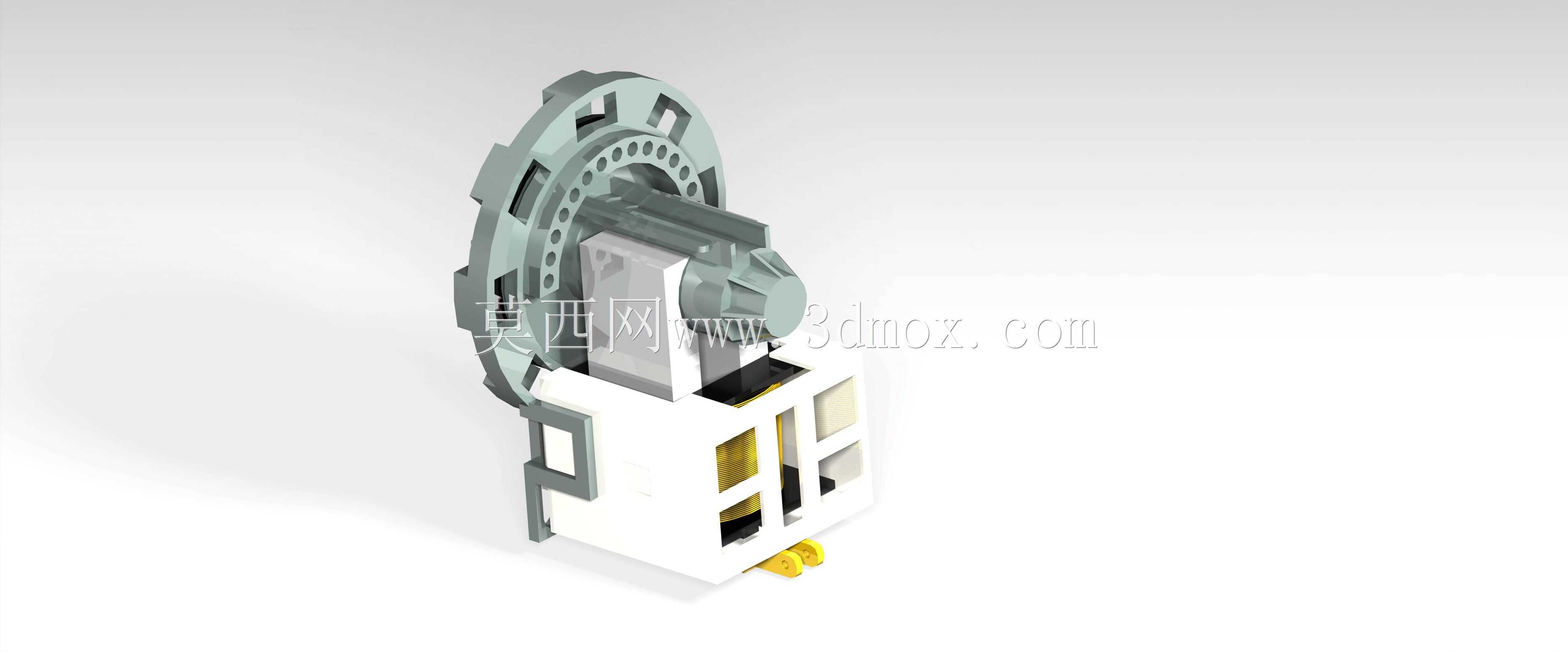

这款泵体结构主要适配家用滚筒、波轮全自动洗衣机的排水工况，也可兼容部分商用小型洗衣设备的腔体积液排出需求，安装位置通常预留于洗衣机外筒底部侧方的预留腔位，与外筒排水口通过波纹软管密封对接，负责将洗涤、漂洗工序完成后的筒内积水加压输送至 household 排水管路。从结构设计逻辑来看，整体采用立式同轴布局，驱动端与泵腔端通过密封隔层完全分隔，避免输送的带洗涤剂、绒毛杂质的水体渗入电机绕组造成短路故障；泵壳采用耐水解的工程塑料一体注塑成型，进出水口均做了标准的宝塔接头结构，适配常用的波纹排水软管卡箍固定方式，无需额外定制转接件即可完成现场装配。叶轮部分采用半开式离心结构，相比闭式叶轮更适合输送混有少量线屑、细小衣物纤维杂质的水体，降低杂物卡滞叶轮导致的排水故障概率，叶轮与泵腔内壁的间隙控制在1.2mm左右，兼顾输送效率与防缠绕性能，日常工况下无需额外配置前置过滤结构即可稳定运行。安装支架采用与泵壳一体延伸的固定耳结构，两个安装孔位的中心距严格匹配主流洗衣机机型的安装预留孔位，安装时仅需两颗M5规格的自攻螺丝即可完成泵体固定，支架与泵壳衔接处做了加厚的加强筋结构，降低整机运输过程中震动导致的支架断裂风险。进出水口的朝向做了定向设计，进水口垂直向上对接外筒排水口，出水口水平朝向侧方对接排水管路，避免管路弯折造成的排水阻力增大，整体外形轮廓控制在120mm*80mm*160mm的空间范围内，不会占用洗衣机底部过多的预留空间，给线束、配重块等其他部件留出充足的布置余量。密封结构采用双唇口橡胶密封圈，动密封位置配合陶瓷耐磨轴套，长期运行下的密封可靠性远高于普通单唇密封结构，可有效避免长期运行后的渗水问题，适配洗衣机整机数千次排水循环的使用寿命要求。泵体的电机部分采用单相交流罩极式结构，启动扭矩适配排水工况的负载特性，无需启动电容即可可靠启动，整体运行噪音控制在40分贝以内，避免排水过程中产生过大的噪音影响使用体验。
