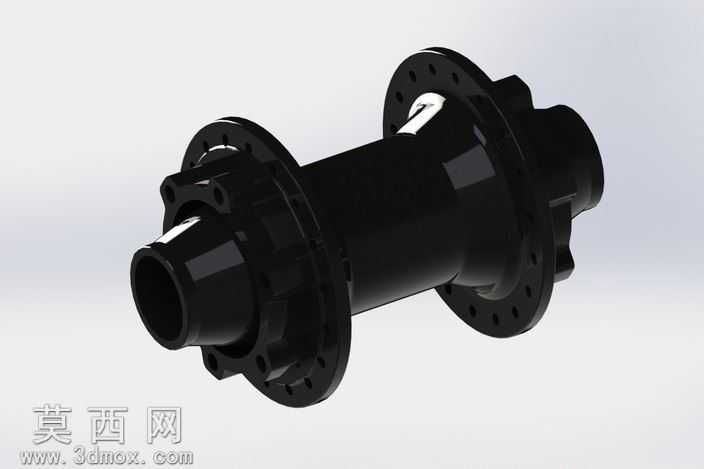

自行车双盘前花鼓结构三维设计

本作品为自行车双盘前花鼓的三维参数化建模成果，建模阶段以实际自行车轮组的装配需求为核心基准，首先确定核心尺寸参数：花鼓整体开档宽度为110毫米，中心穿轴孔直径为20毫米，完全适配山地车前叉的安装规格与桶轴的装配要求。建模过程采用自底向上的设计逻辑，首先构建中心轴孔的基准圆柱特征，以此为定位基准依次延伸出两端的轴承安装位、花鼓主体壳体结构，再分别完成两侧的双辐条安装法兰盘的特征构建，法兰盘上均匀排布的辐条孔采用圆周阵列特征完成，严格控制孔位的角度公差与位置精度，保证每一个辐条安装孔的受力角度一致，避免轮组编圈后出现应力不均的问题。材质与渲染阶段，针对花鼓主体采用高强度铝合金锻造后的哑光黑阳极氧化质感进行材质调试，调整材质的金属粗糙度、环境反射率与高光层级，还原金属机加工部件的细腻质感，同时对轴孔内壁、法兰盘安装面等机加工精度更高的区域，单独设置略高的反光参数，区分不同加工面的视觉差异；渲染时采用柔和的侧上方打光方案，突出花鼓壳体的曲面过渡、法兰盘的厚度层次以及各安装位的结构轮廓，清晰展现部件的立体形态。结构设计上，双法兰盘的布局能够适配双侧碟刹安装的需求，花鼓主体的变径结构在保证整体结构强度的前提下，尽可能削减非受力区域的材料厚度，实现部件的轻量化设计；两端的轴肩结构做了圆角过渡处理，避免应力集中导致的部件断裂风险，辐条孔边缘做了微小的倒角设计，能够减少辐条安装后的磨损，提升轮组的长期使用可靠性。整体建模过程严格遵循自行车零部件的装配逻辑，所有特征参数均可编辑调整，能够直接用于后续的工程图导出、3D打印样件验证或者有限元受力分析，完整还原了量产级自行车前花鼓的结构细节与设计考量。
