36齿镂空自行车牙盘传动组件设计

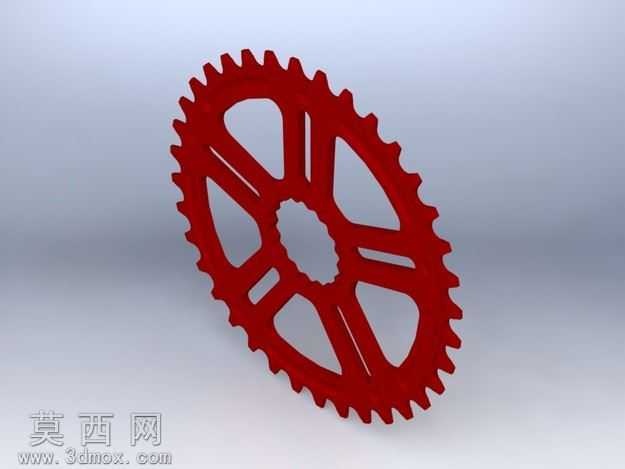

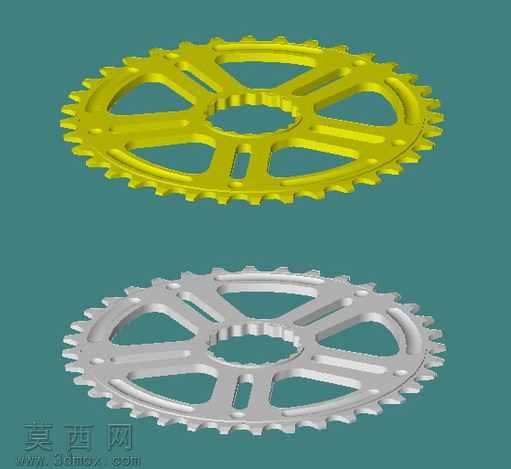

该作品为自行车传动系统的36齿镂空牙盘组件，建模阶段以实际自行车曲柄适配尺寸为基准，先通过草图绘制确定齿盘的节圆直径、齿形轮廓参数，针对36齿的传动配比需求，采用渐开线齿形绘制逻辑保证每一个轮齿的啮合精度，确保与链条配合时传动顺滑无卡滞。建模过程中重点处理中心花键结构，完全匹配对应品牌曲柄的安装定位尺寸，花键的齿距、卡槽深度均按照实际装配公差设定，保证安装后无旷量、传动扭矩传递稳定。结构设计上采用多辐条镂空方案，在盘面上均匀分布六组镂空窗口，相邻辐条做等宽加强处理，既通过镂空结构大幅降低牙盘自身重量，减少骑行时的传动负载，又通过对称式的辐条排布保证盘体整体结构强度，避免大扭矩踩踏时盘体发生形变。材质设定阶段模拟高强度铝合金阳极氧化效果，为盘体赋予饱和度均匀的正红色外观材质，调整材质的金属粗糙度与反光参数，还原硬质氧化层的细腻磨砂质感，同时对轮齿边缘做轻微倒角处理，既避免锐边应力集中，也让渲染效果更贴近真实量产零件的工艺细节。渲染阶段采用柔和的侧上方主光源搭配环境补光，清晰展现齿形轮廓、镂空结构的光影层次，突出盘体的立体感与结构细节。设计思路上兼顾轻量化与结构可靠性，镂空区域的轮廓做圆弧过渡处理，避免直角位置产生应力集中，辐条的宽度经过受力模拟验证，能够满足日常骑行甚至高强度越野骑行的扭矩承载需求，中心安装位的定位台阶尺寸精准，可直接适配对应规格的曲柄组件，无需额外修改即可完成虚拟装配验证，整体模型还原了量产牙盘的全部结构细节，可用于自行车传动系统的装配演示、结构优化参考以及相关配件的定制化设计参考。
