工业起重吊装用金属滑轮结构设计

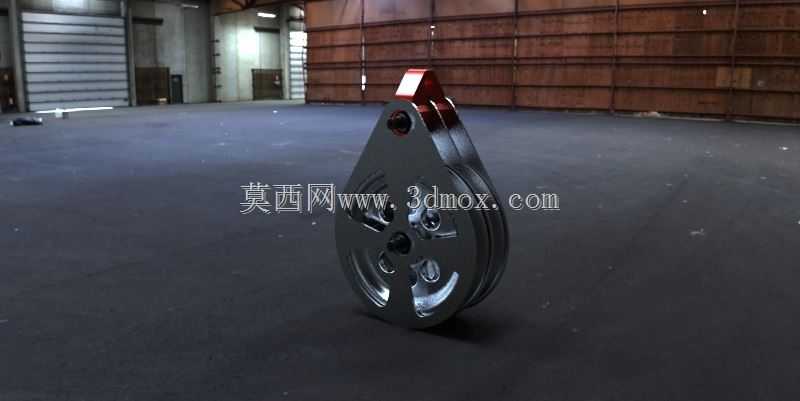

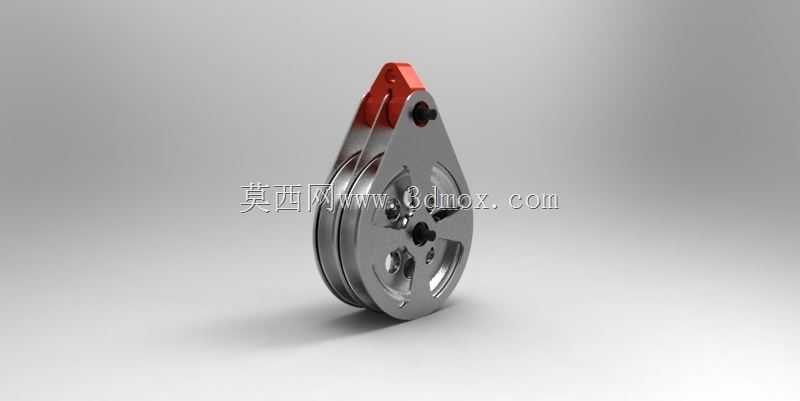

这款滑轮结构主要面向工业起重、物料吊装、线缆导向等场景设计，在车间重型工件转运、户外设备安装、生产线物料输送等工况中承担载荷传递与运动导向作用。从结构设计来看，整体采用一体式金属壳体包裹轮体的布局，顶部设置的吊装挂耳可直接与卸扣、吊环等连接件配合，无需额外加工转接结构，能有效减少装配环节的应力集中点。轮体部分采用多辐条镂空设计，在保证轮体径向承载强度的前提下，尽可能降低自身重量，减少吊装过程中无效载荷占比，同时镂空结构也便于日常运维时清理轮槽内积存的灰尘、金属碎屑等杂物，避免异物卡滞影响转动顺畅度。轮槽的弧度经过匹配常用钢丝绳、吊装带的外径设计，能保证绳索在槽内贴合度均匀，不会出现局部应力集中导致绳索过早磨损的问题，轮体与中心销轴的配合位置预留了轴承安装位，可根据实际载荷等级选配滑动轴承或滚动轴承，适配不同转速、不同载荷的使用需求。壳体两侧的挡板高度超出轮槽边缘，能在绳索出现小幅偏摆时起到限位作用，防止绳索从轮槽内脱出引发安全事故，顶部挂耳的开孔位置经过重心校核，吊装时滑轮整体能保持垂直状态，不会出现偏载导致轮体卡滞、绳索磨损加剧的问题。从安装边界来看，该滑轮的整体厚度控制在窄幅区间，可适配狭小空间内的吊装导向场景，中心销轴的安装孔位采用标准孔径设计，能与常规规格的销轴、紧固件直接适配，无需现场二次扩孔或改制。在设计过程中，针对滑轮常见的受力变形问题，对挂耳与壳体连接位置做了圆弧过渡加强处理，避免直角连接处出现应力断裂风险，轮体的辐条厚度也经过受力仿真验证，在额定载荷下形变量控制在允许范围内，不会出现轮体蹭碰壳体的问题。实际使用中，这类滑轮既可以作为起重设备的固定导向轮使用，也可以搭配吊钩组成动滑轮组实现载荷放大，在轻型起重作业、线缆敷设、设备位移调整等场景下都能稳定发挥作用，整体结构没有冗余设计，所有结构特征都服务于承载、导向、防脱的核心功能，装配流程简单，日常维护仅需定期对销轴位置加注润滑脂即可，不需要复杂的拆解保养工序。
