机加工用角板定位刀具组件结构设计

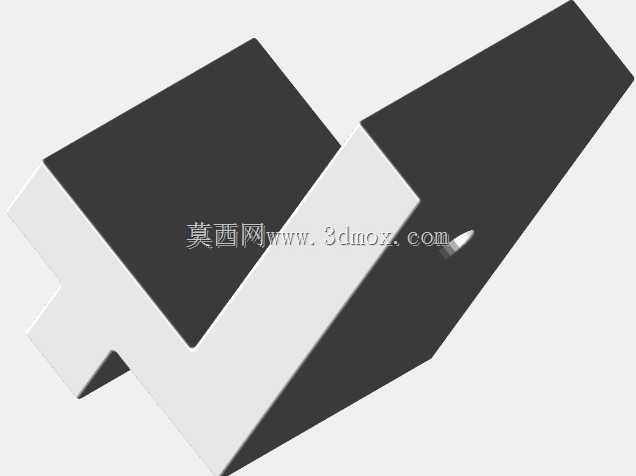

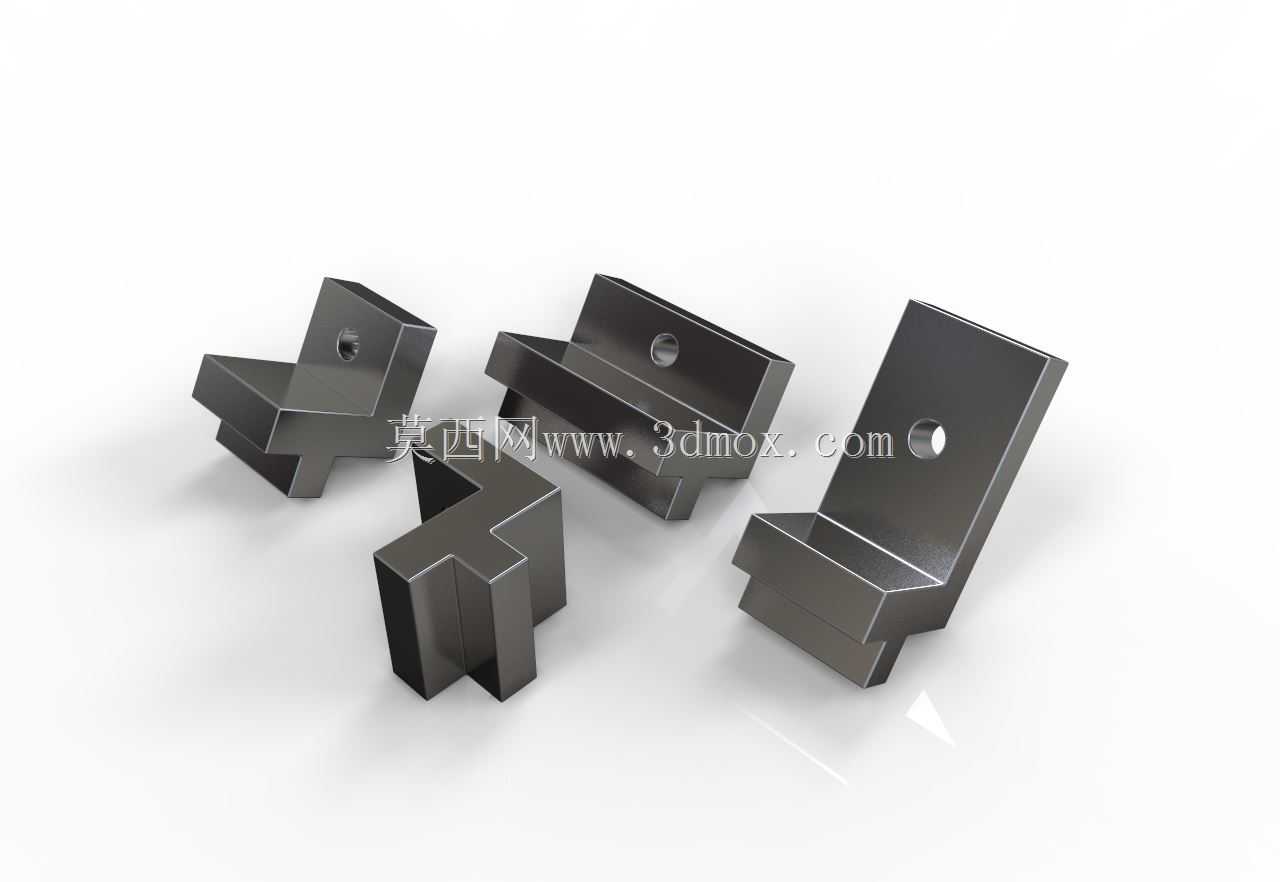

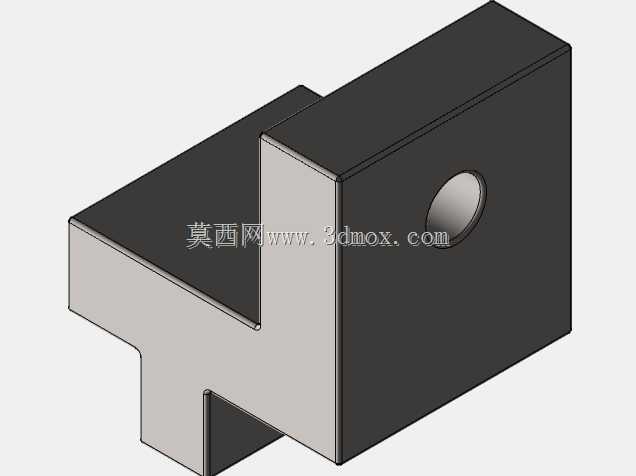

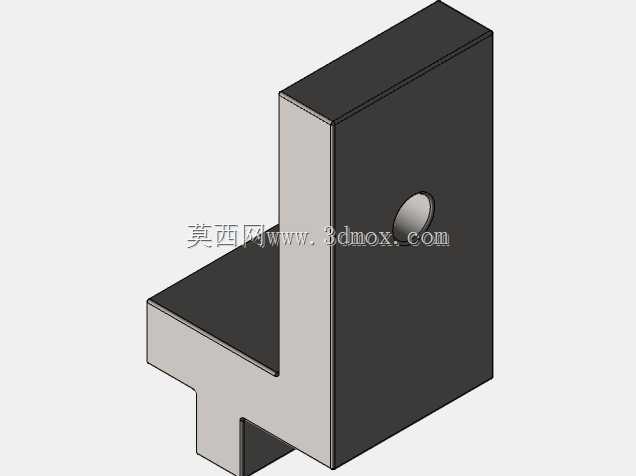

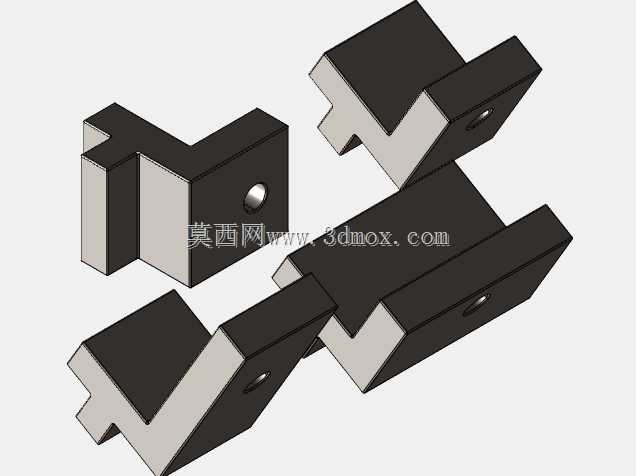

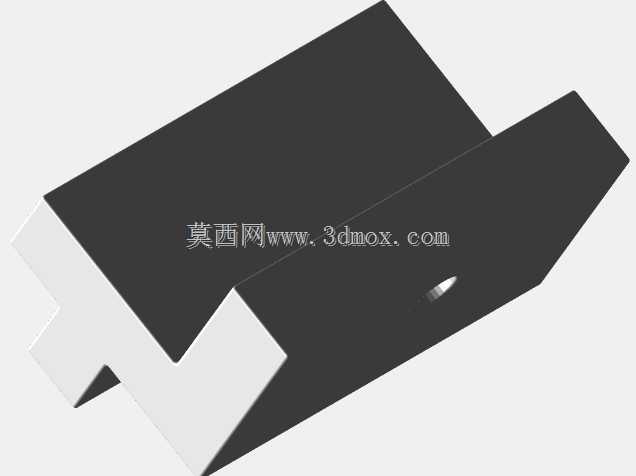

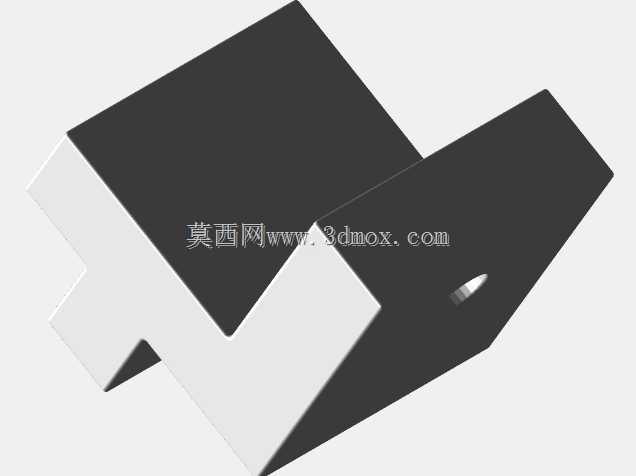

　　这套角板类定位刀具组件，主要应用在普通铣床、小型加工中心的工位定位与辅助切削场景，也可适配工装台的快换夹具模组，承担小型异形工件的侧向定位、台阶面抵紧以及薄型板材的辅助压持功能，在小批量多品种的机加工车间里，这类零件能大幅减少工装调整的辅助时间，避免每次换产都重新打磨定位靠块。从结构设计逻辑来看，四个不同构型的角板零件分别对应不同的加工工况：带单安装孔的直角件用于垂直面的基准定位，安装时通过内六角螺栓穿过孔位锁紧在工作台T型槽对应的连接块上，其垂直面与底面的垂直度公差控制在0.02mm以内，能满足普通铣削的定位精度要求；带凸台结构的角板则用于带台阶工件的承托，凸台的高度差刚好匹配常见3-5mm厚度的板材侧边定位，

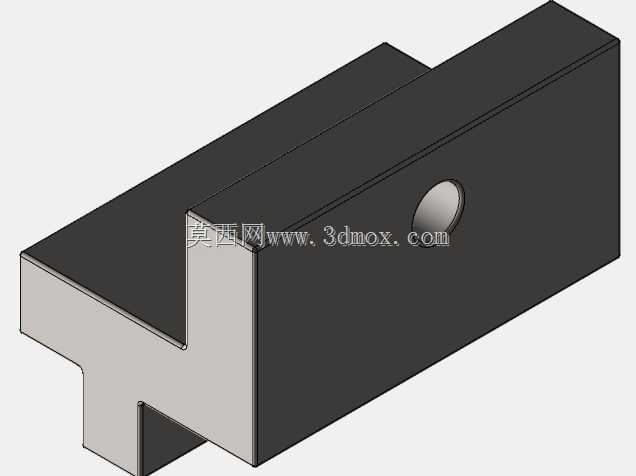

　　加工时工件侧边抵紧凸台立面即可完成X向定位，不需要额外打表找正；T型截面的角板用于槽类零件的内侧定位，其截面尺寸与常见的12mm宽T型槽适配，可直接嵌入槽内完成快速装夹；L型带缺口的角板则用于避让刀具路径，在铣削工件侧边凸台时，缺口位置能给端铣刀留出足够的走刀空间，避免刀具与夹具发生碰撞。从安装边界来看，所有角板的底面都做了0.2mm的倒角处理，避免工作台面存在细微铁屑时安装不稳，安装孔的位置距离侧边的尺寸统一为10mm，适配标准的M8螺栓安装间距，不需要重新在工作台上打孔适配。零件的材质选用45号钢调质处理，表面做发黑防锈处理，日常使用中不容易磕碰变形，长期使用后定位面出现磨损时，也可以直接通过平面磨床修磨底面与定位立面，

　　修复后可重复投入使用，不需要整体更换。在实际车间使用场景里，这类角板刀具组件常和机用虎钳配合使用，当加工异形零件无法直接用虎钳夹持时，就可以通过不同角板的组合，在工作台上搭建出适配工件外形的定位框架，配合压板完成工件装夹，相比定制专用夹具，这类通用角板的组合使用成本更低，适配性更强，能覆盖大部分小型金属零件的铣削、钻孔加工的定位需求。设计时特意将所有角板的棱边都做了R0.5的圆角处理，避免操作人员安装时被锋利棱边划伤，同时也减少了应力集中，提高零件的抗冲击能力，在频繁装拆的使用场景下不容易出现棱边崩裂的问题。
