带集成显示屏的台式数码显微镜结构

这款无尾台式数码显微镜的结构设计，完全围绕常规实验室、工业来料检测场景的实际使用需求展开，没有冗余的外置走线结构，整体集成度更高，能适配多数常规检测台面的摆放要求。从实际使用场景来看，这类设备常被用于电子元器件焊点外观检测、精密五金件表面瑕疵排查、生物样本切片观测、教学实验演示等场景，相比传统光学显微镜，集成式显示屏的设计省去了外接显示设备的布线麻烦，观测者无需长时间贴合目镜，能有效降低长时间观测的视觉疲劳，也方便多人同时查看观测画面。

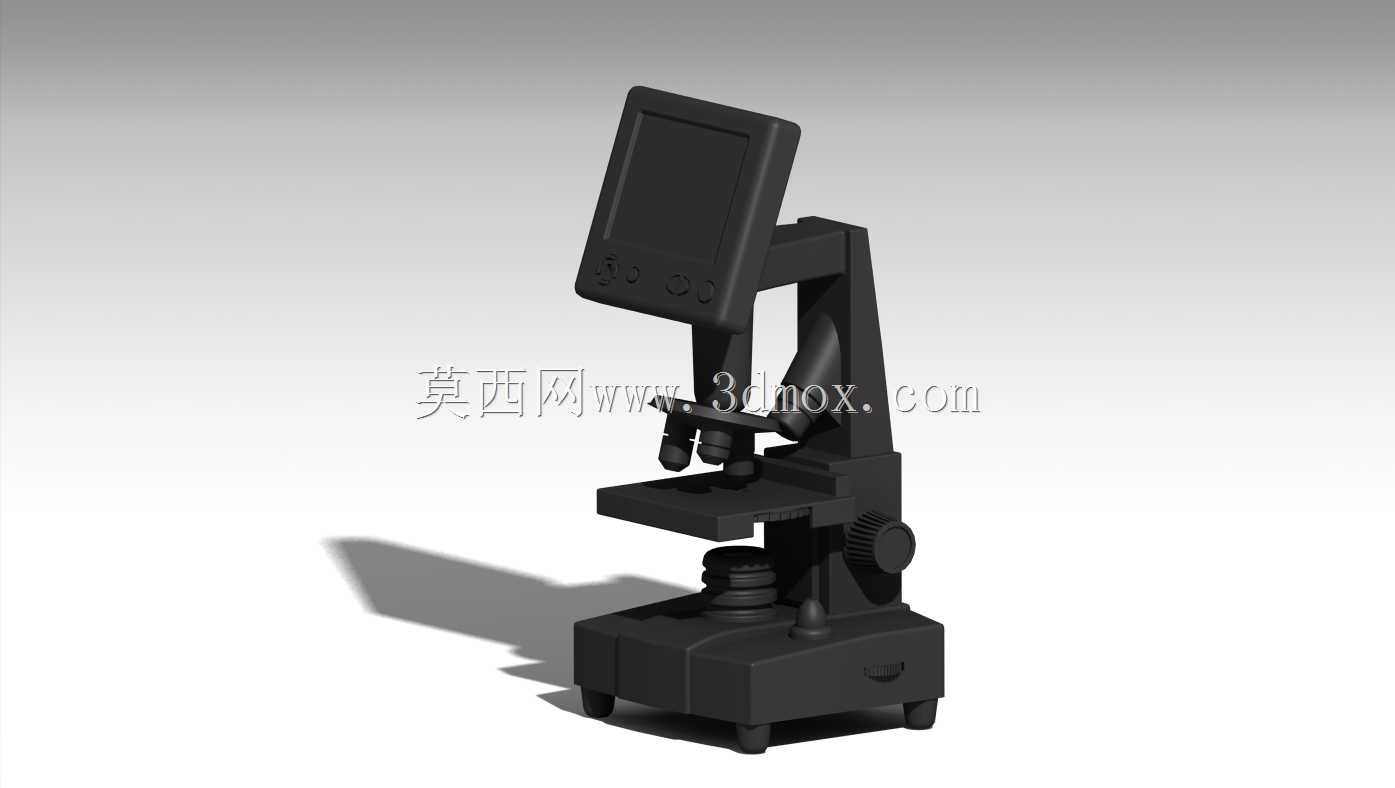

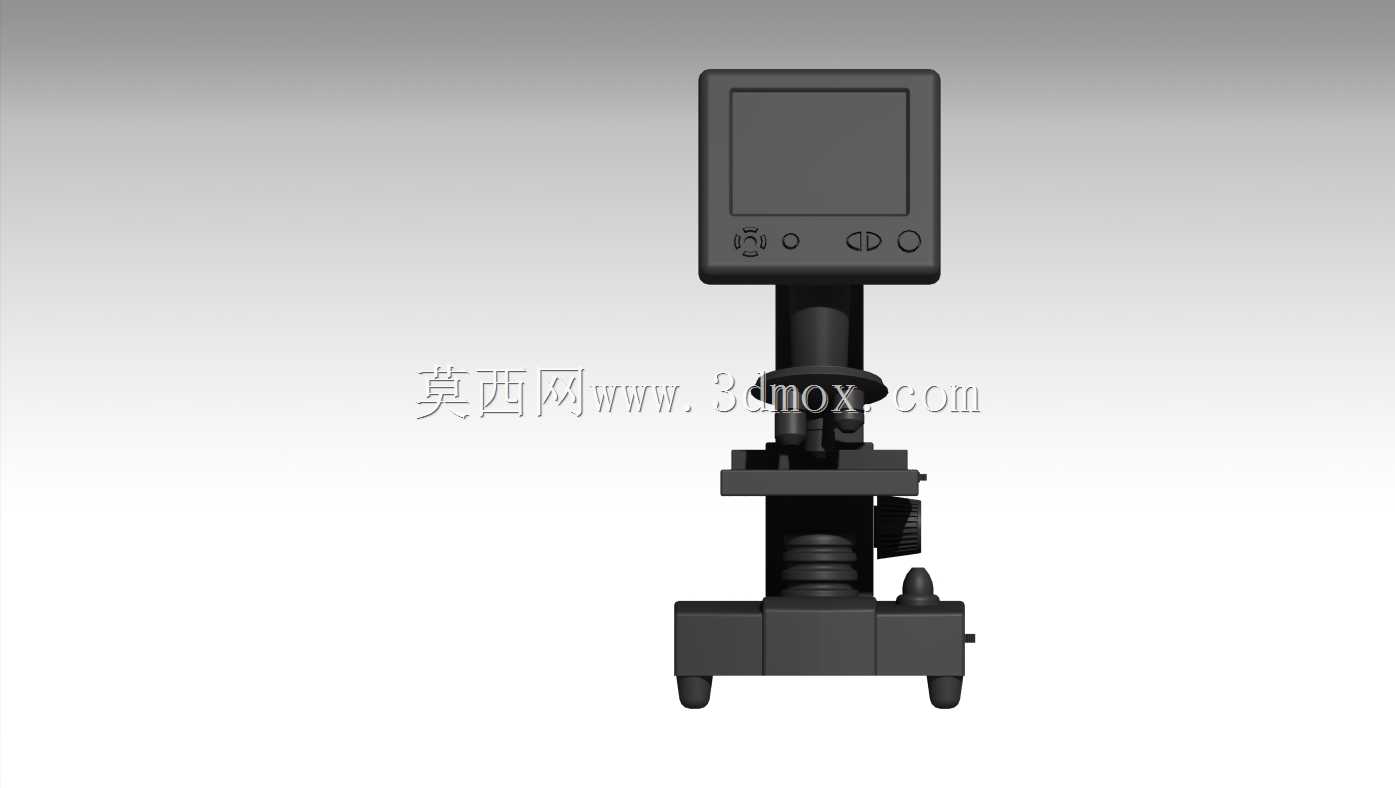

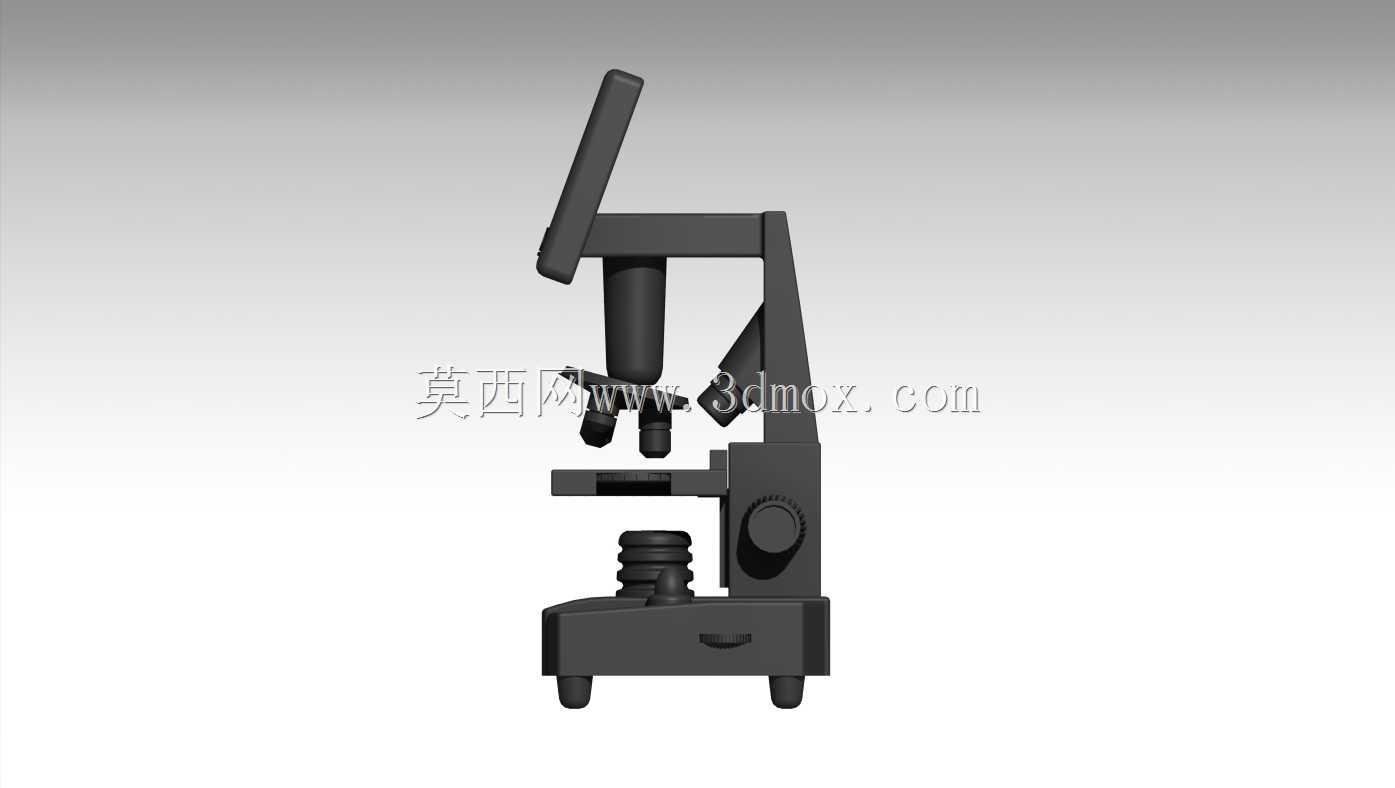

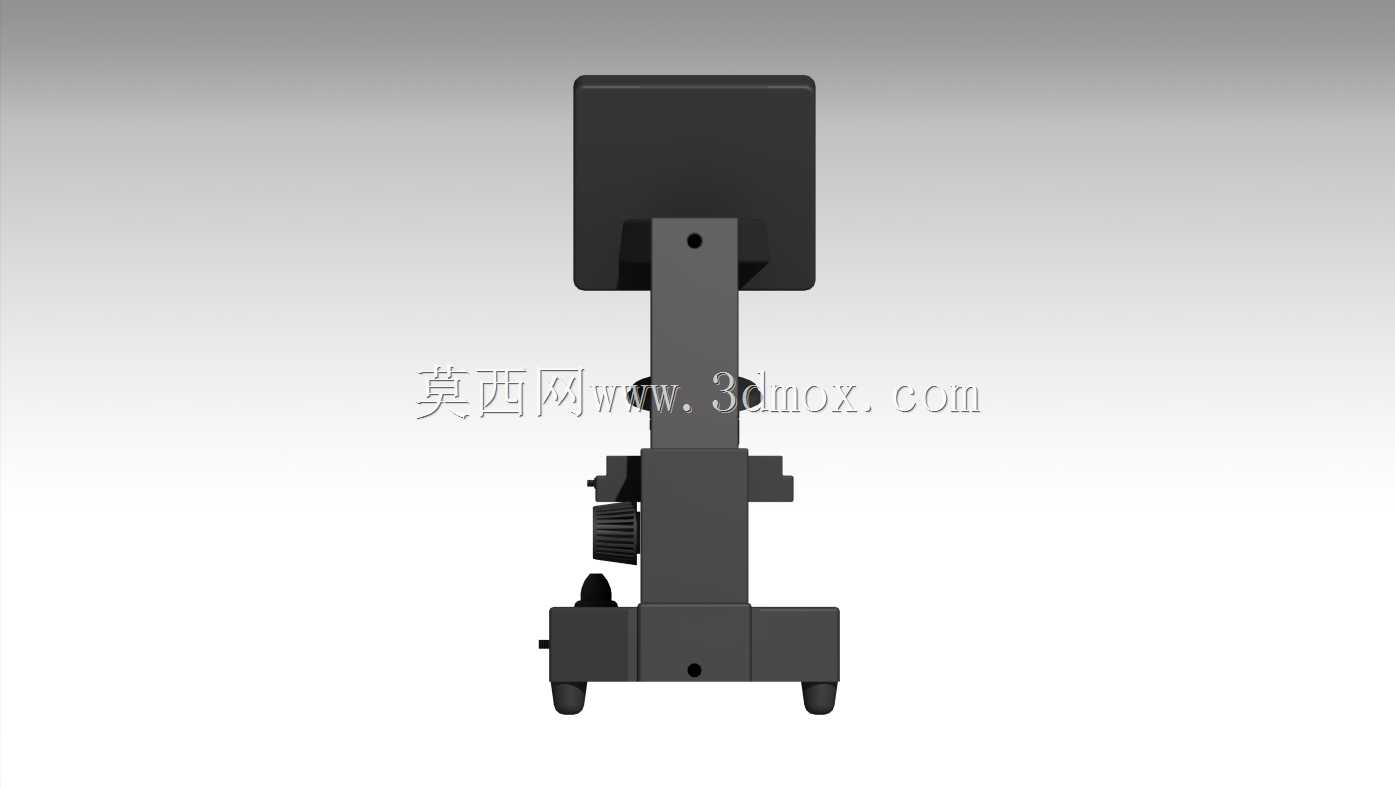

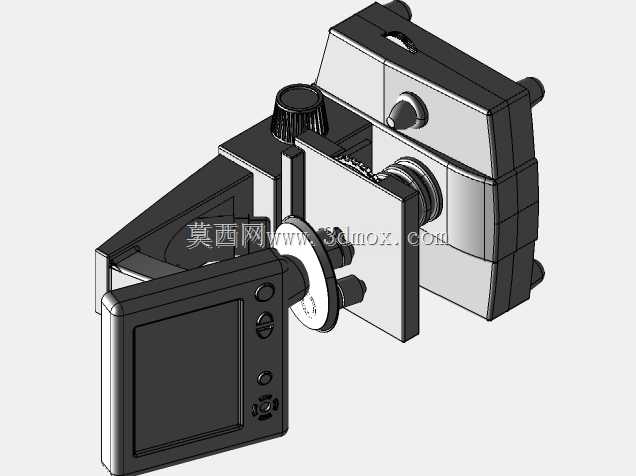

功能结构上，设备底部为一体化配重基座，内置供电与成像处理模块，基座底部设置四个可调防滑支脚，可根据台面平整度调整水平度，避免观测时出现画面倾斜；基座上方的载物台配备可横向、纵向移动的调节旋钮，能实现样本的微米级位移调整，配合粗调、微调焦手轮，可快速完成不同倍率下的对焦操作。镜臂部分采用倾斜式支撑结构，将成像光路、物镜转换塔整合在内，物镜转换塔可搭载多枚不同倍率的物镜，满足从低倍全景观测到高倍细节查看的切换需求；顶部集成的液晶显示屏可多角度翻转，适配不同身高观测者的观看视角，屏幕侧边设置实体操作按键，可直接完成成像倍率切换、画面捕捉、参数调整等操作，无需外接控制设备。

设计过程中优先考虑了操作的人机工程学，所有调节旋钮、按键的布置位置都贴合常规坐姿下的手部操作范围，调焦手轮的阻尼经过匹配，既不会因为过松导致镜筒自行下滑，也不会因为阻尼过大增加操作负担。外形尺寸上，整体占用台面面积不超过A4纸张范围，基座重量占整机重量的六成以上，能保证设备放置后的稳定性，即使在调整载物台或者翻转屏幕时也不会出现倾覆风险；安装边界方面，设备后部预留散热间隙，摆放时无需额外预留过大的后部空间，台面到屏幕顶端的最高高度适配常规实验台的层架间距，可直接放置在多数实验室的标准操作台、检测工位台面上使用，无需额外定制安装支架。结构上所有活动部件都设置了限位结构，比如载物台的移动行程、镜臂的翻转角度、物镜转换塔的转动档位都有明确的卡位，避免操作超程导致内部结构损坏，各部件的拼接缝隙均匀，外壳采用哑光防静电材质，减少观测时的光线反射干扰，同时避免静电对精密电子样本造成损伤。
