喜力啤酒瓶SolidWorks结构设计

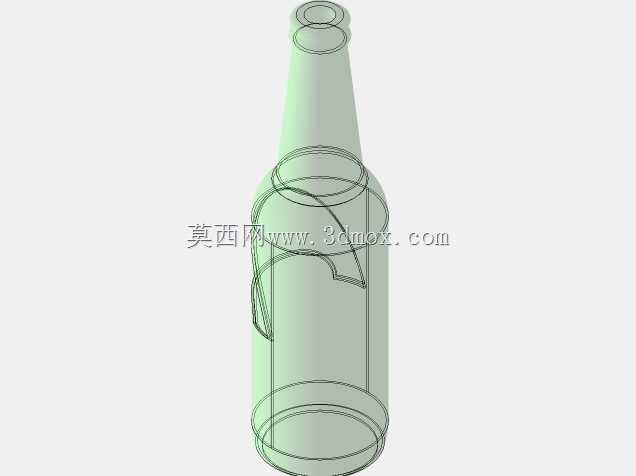

这款啤酒瓶的三维结构设计，核心围绕快消品酒水灌装生产线的适配需求展开，首先要匹配现有啤酒灌装线的卡瓶定位尺寸，瓶身总高度、瓶身最大外径、瓶口螺纹规格都严格遵循行业通用的玻璃瓶灌装公差要求，确保在洗瓶、灌装、压盖、贴标全工序输送过程中不会出现卡滞、掉瓶问题。瓶身下部做了等直径的直段设计，这部分是灌装线输送螺杆、星轮卡位的主要接触区域，圆柱度公差控制在0.2mm以内，避免输送过程中出现偏斜导致灌装液位不准。瓶肩位置采用大圆弧过渡结构，一方面是降低玻璃瓶成型时的应力集中，减少冷爆、炸瓶的概率，另一方面在贴标环节，瓶肩的曲面弧度要适配现有贴标机的压标滚轮行程，保证颈标贴合无褶皱、无翘边。瓶口部分采用标准的皇冠盖压合接口，瓶口密封面的平面度、瓶口内径尺寸都严格对应压盖头的工作参数，确保压盖后密封性能达标，不会出现漏酒、漏气问题，同时瓶口的加强筋结构设计，能够承受压盖时的瞬时冲击力，避免瓶口破损。瓶身中部的内凹曲面造型，一方面是提升握持手感，消费者手持时贴合手指弧度不易打滑，另一方面这个内凹结构也能提升瓶身的结构强度，在堆码、运输过程中，同等壁厚下抗侧压能力比直身瓶提升15%左右，减少运输过程中的破损率。设计过程中先通过旋转凸台做出瓶体的基础轮廓，再通过曲面切除做出瓶身的内凹造型，最后对所有过渡棱线做圆角处理，避免应力集中，整个模型的壁厚均匀控制在3mm左右，符合玻璃吹制成型的工艺要求，不会出现壁厚不均导致的成型缺陷。瓶底部分做了内凹的球面设计，同时带有五个均匀分布的防滑凸点，既能够提升瓶底的站立稳定性，在输送带上运行时不会出现打滑偏移，也能减少瓶底与接触面的磨损，避免长期使用后瓶底磨花影响外观。整个结构设计完全适配现有啤酒生产的全流程工艺要求，不需要对现有灌装生产线做任何改造即可直接投产使用，同时造型上保留了品牌识别性的曲面特征，兼顾了生产实用性与品牌外观需求。
