可参数化调整规格的通用滚动轴承结构

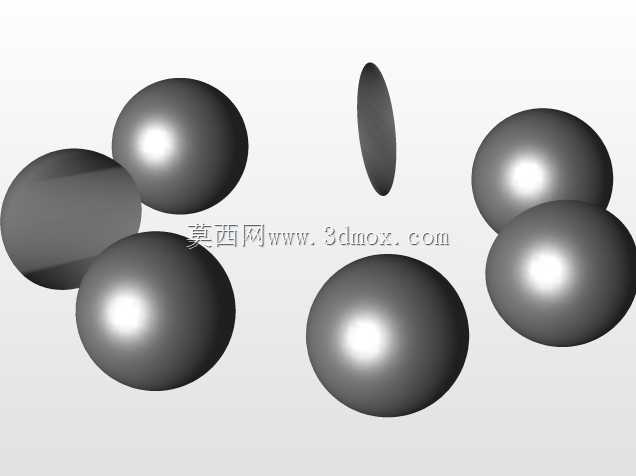

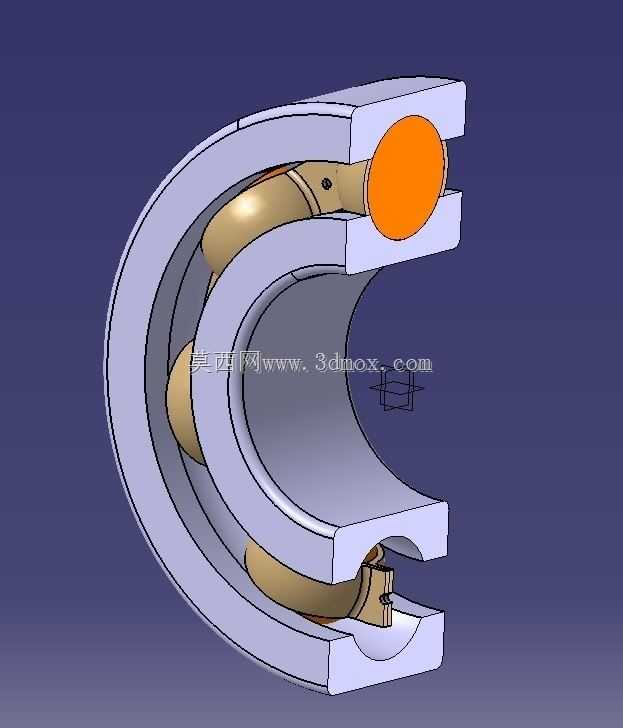

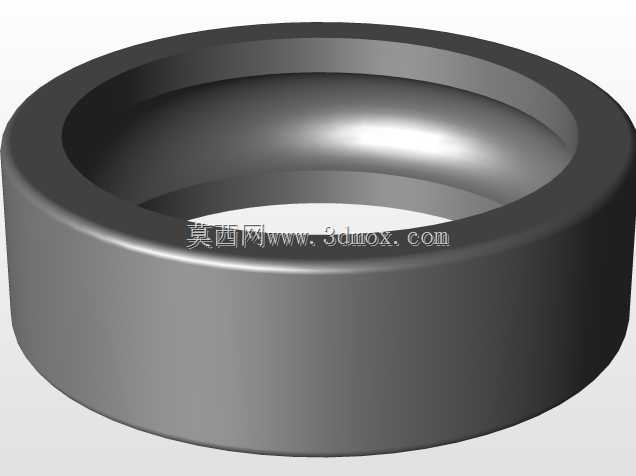

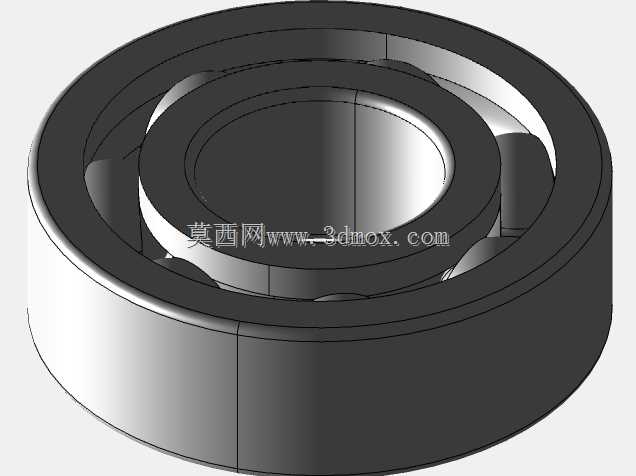

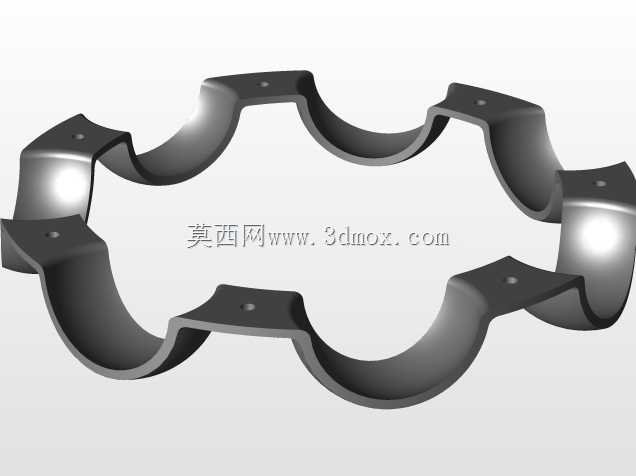

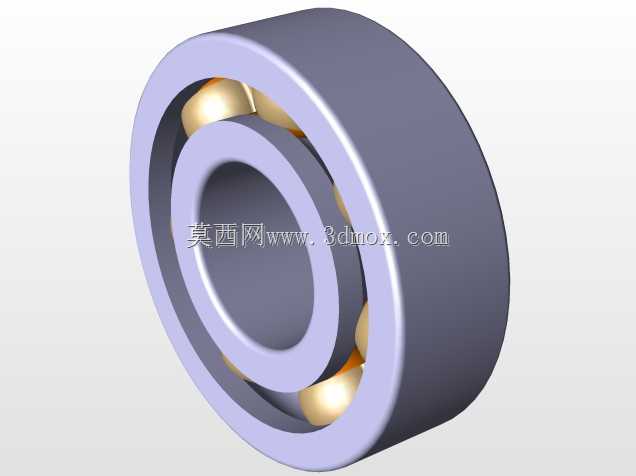

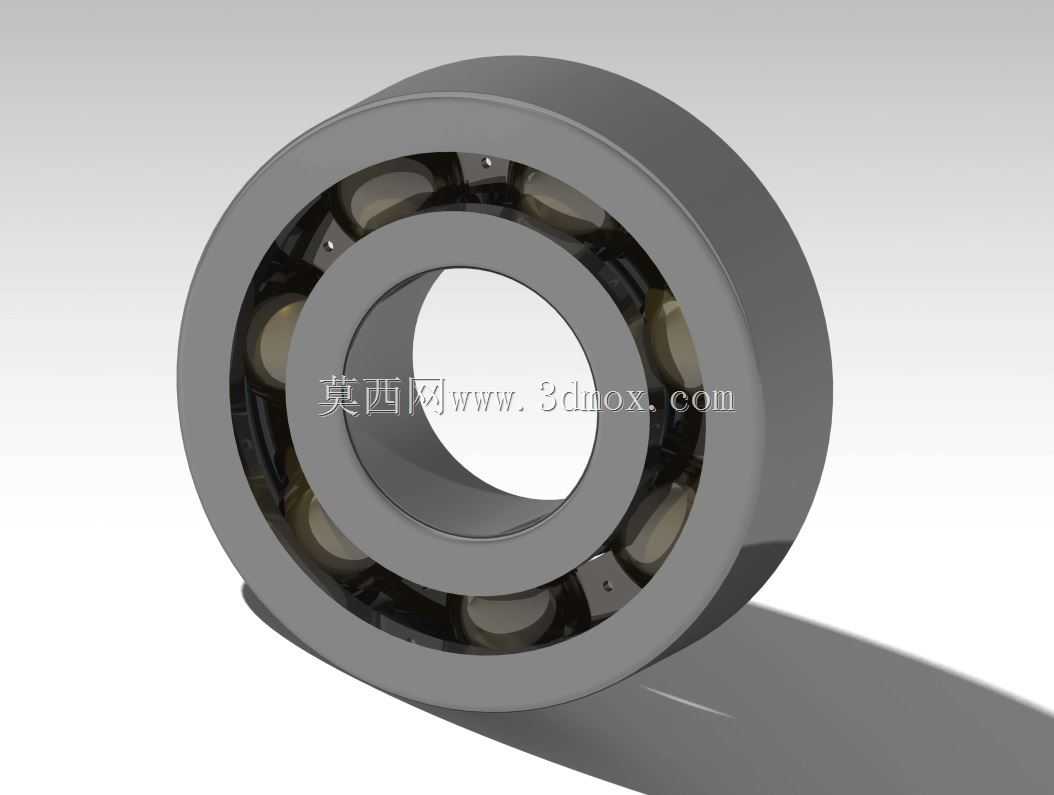

在各类旋转传动设备的结构设计中，轴承是承担径向载荷、约束轴系径向窜动、降低转动摩擦阻力的核心支撑部件，小到小型输送线的从动辊轴、实验室小型搅拌设备的转轴，大到工业风机主轴、机床传动箱的中间轴，都需要匹配对应载荷等级、安装尺寸的轴承来保障运行稳定性。常规的标准轴承选型往往需要对照手册反复核对内径、外径、宽度、滚珠数量、保持架结构等参数，一旦轴系设计出现尺寸调整，就需要重新选型、重新绘制三维模型，反复的重复建模工作会占用结构工程师大量的有效设计时间，拖慢整体项目的推进节奏。这款参数化轴承的设计逻辑，就是把轴承设计中所有可变的结构尺寸都关联到可编辑的参数表中，使用者不需要逐个特征修改模型，只需要在参数界面调整对应的内径、外径、宽度数值，以及对应的滚珠直径、滚珠数量、保持架厚度参数，模型就会自动更新生成对应规格的轴承结构，不需要从零开始绘制草图、拉伸切除、装配滚珠与保持架，能大幅缩短传动结构设计阶段的零部件建模耗时。从实际安装适配的角度来看，参数化调整的范围覆盖了常用轻载、中载系列深沟球轴承的尺寸区间，调整生成的模型严格遵循通用轴承的安装边界要求，内圈与轴的配合面、外圈与轴承座孔的配合面都保留了标准的圆柱配合特征，没有多余的干涉结构，安装时的轴向定位台阶尺寸也能随轴承整体尺寸同步匹配，不会出现参数调整后配合面错位、安装定位失效的问题。从结构功能特性来看，模型完整还原了深沟球轴承的核心组成部分：承担轴径配合的内圈、与轴承座孔配合的外圈、均匀排布承担径向载荷的滚动体、分隔滚动体避免相邻滚珠直接摩擦的保持架，所有部件的装配关系都随参数调整保持正确约束，不会出现参数变更后滚珠错位、保持架与内外圈干涉的情况。在实际的设备设计场景中，这类参数化轴承模型可以直接嵌入到常用的标准件库中，设计不同规格的传动设备时，只需要输入对应轴径、安装孔位的尺寸参数，就能快速得到匹配的轴承模型，直接装入装配体中进行干涉检查、载荷校核，不需要反复导入不同型号的标准件模型，也能避免手动修改模型尺寸时出现的特征报错、结构失真问题。对于需要做非标传动结构设计的工程师来说，这种参数化的设计思路也可以延伸到其他标准通用零部件的建模中，把重复的建模工作转化为参数调整的简单操作，把更多的精力放在核心传动结构的优化、载荷匹配的校核上，而不是耗费在重复的标准件绘制工作中。另外，模型的结构细节也充分考虑了工程实际的需求，内外圈的滚道曲率随滚珠直径参数同步匹配，保持架的兜孔间隙也随滚珠尺寸调整保持合理范围，不会出现参数调整后滚道与滚珠不贴合、保持架卡死滚动体的问题，生成的模型可以直接用于后续的工程图导出、装配干涉检查，甚至可以直接导入有限元分析软件做接触应力校核，不需要额外修补模型几何错误。
