WH系列工程焊接钢链传动构件设计

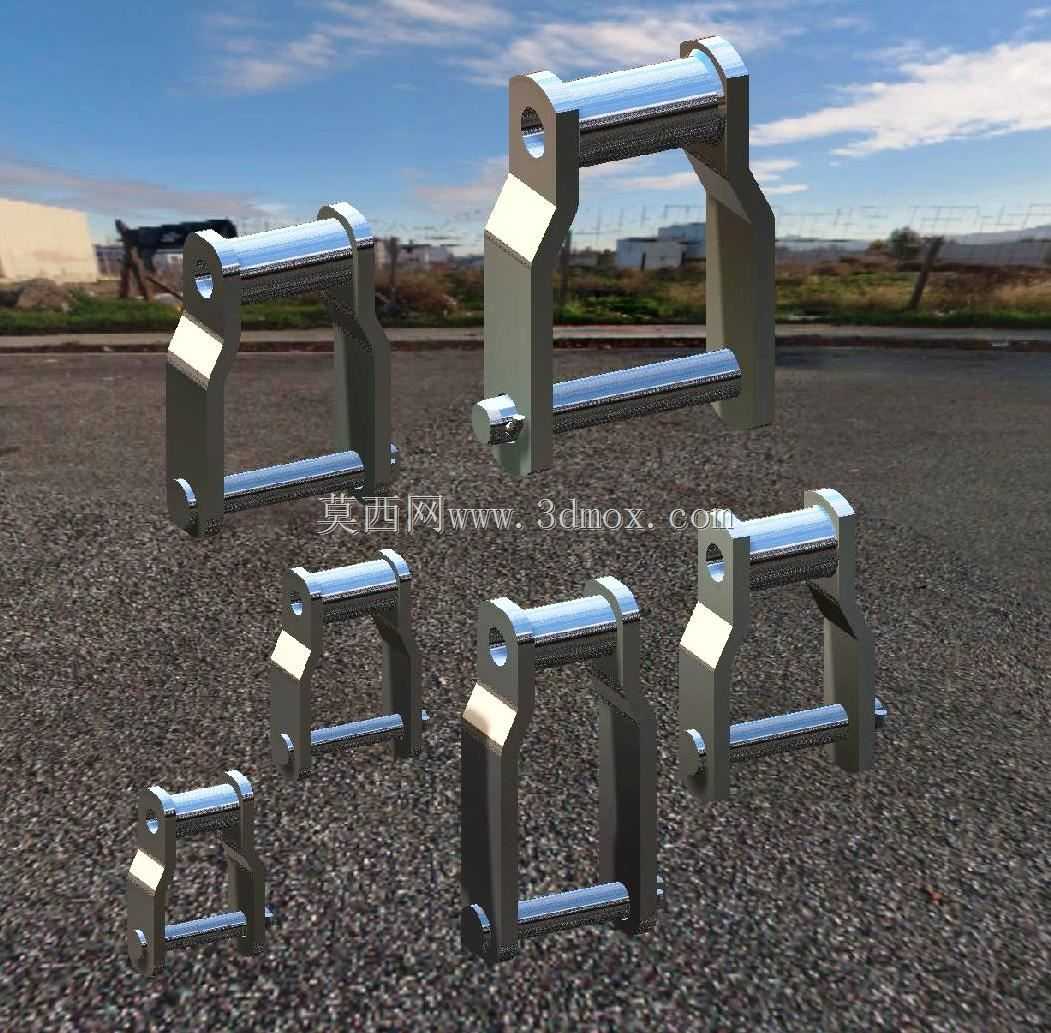

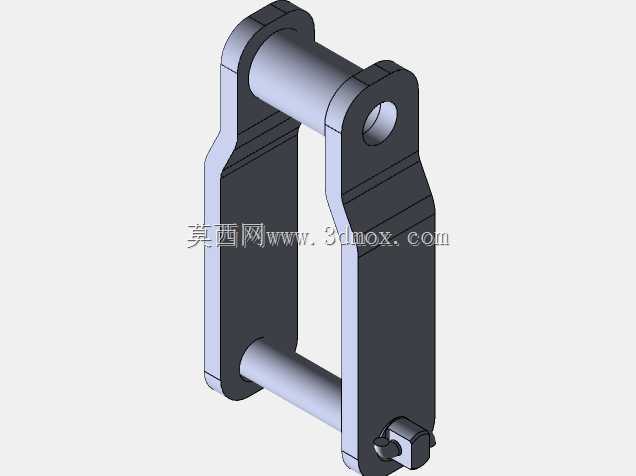

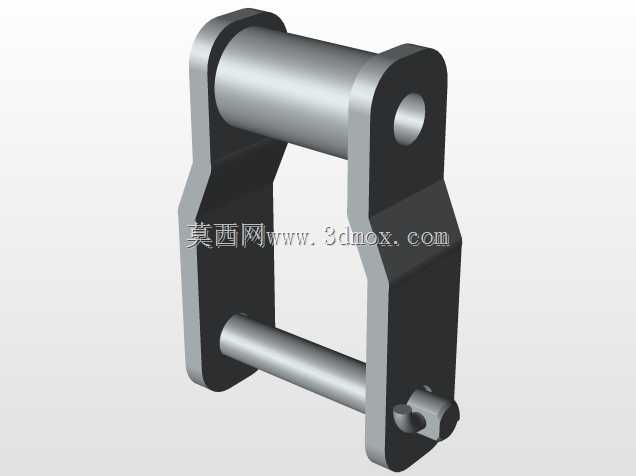

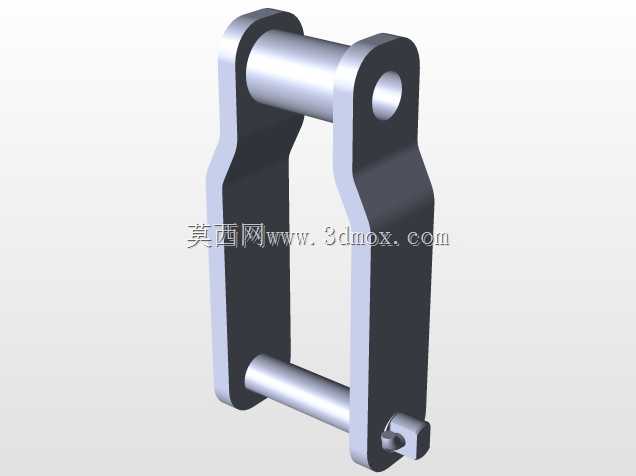

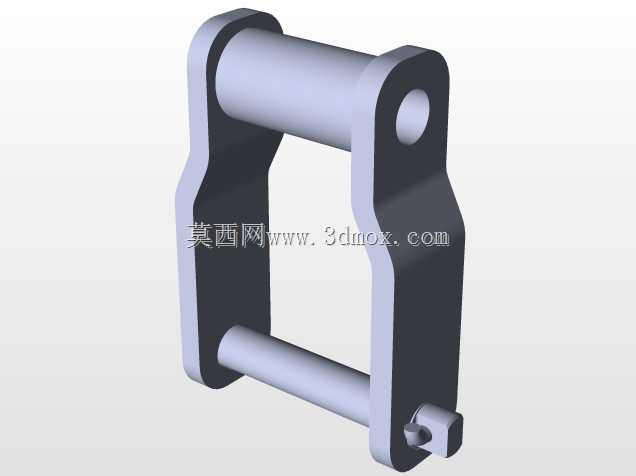

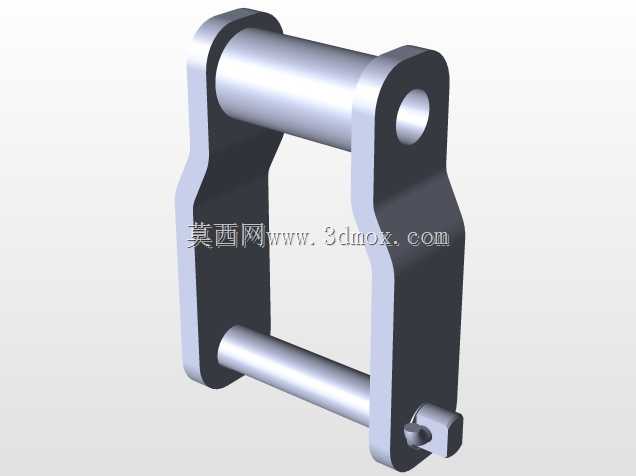

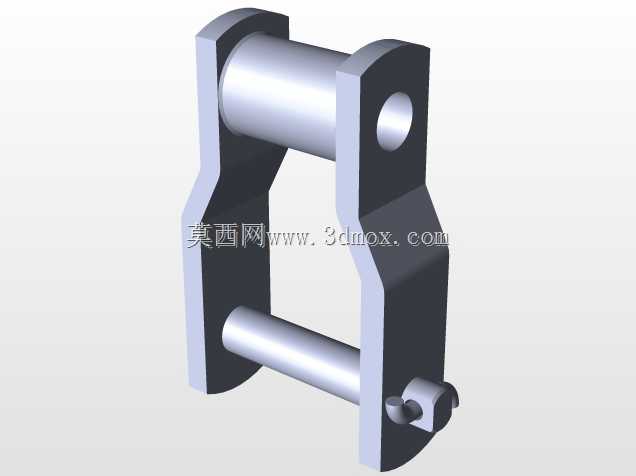

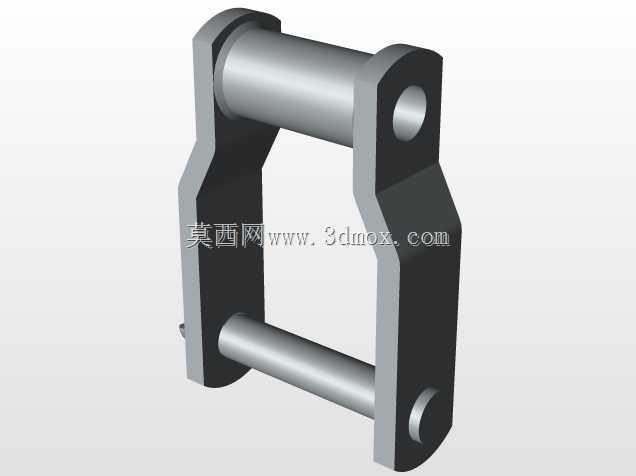

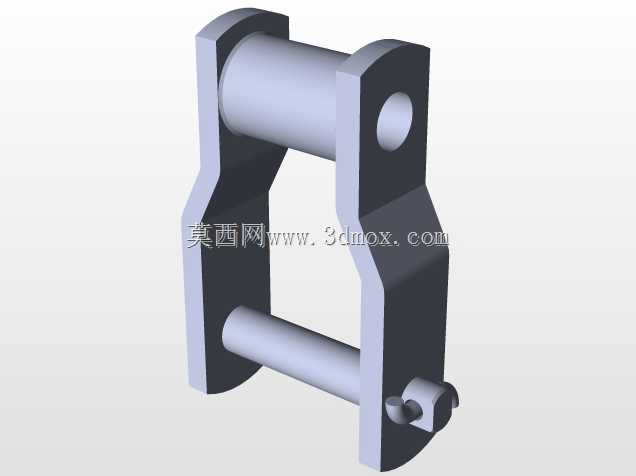

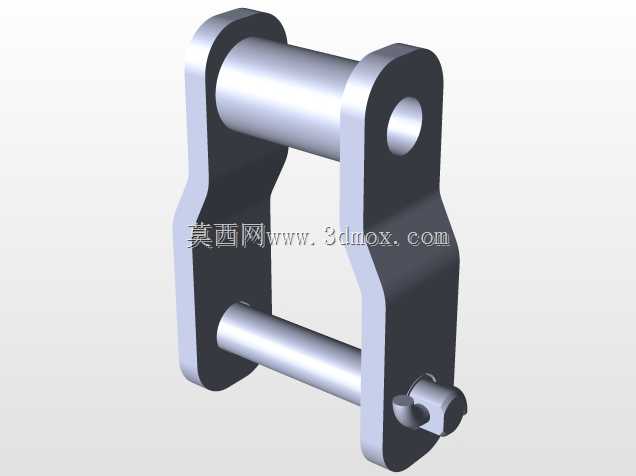

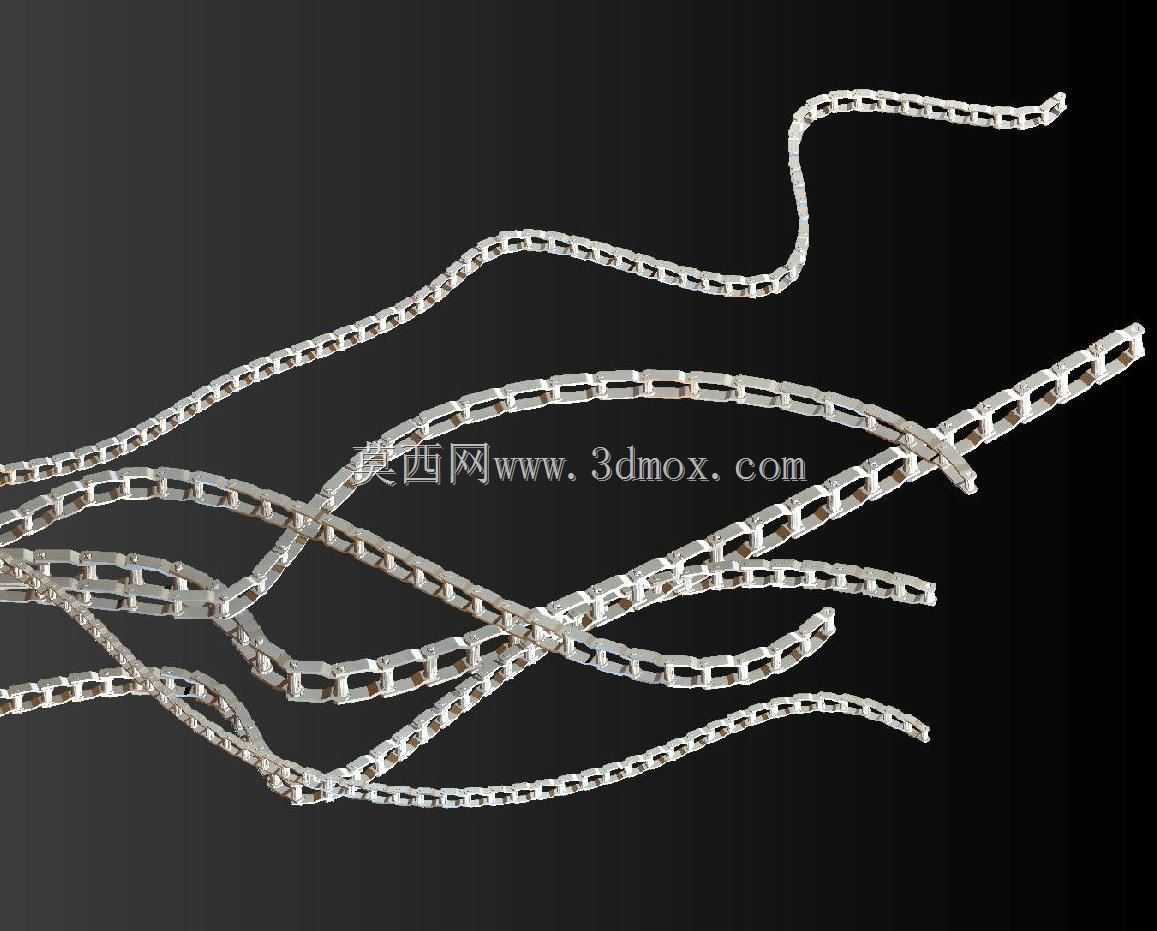

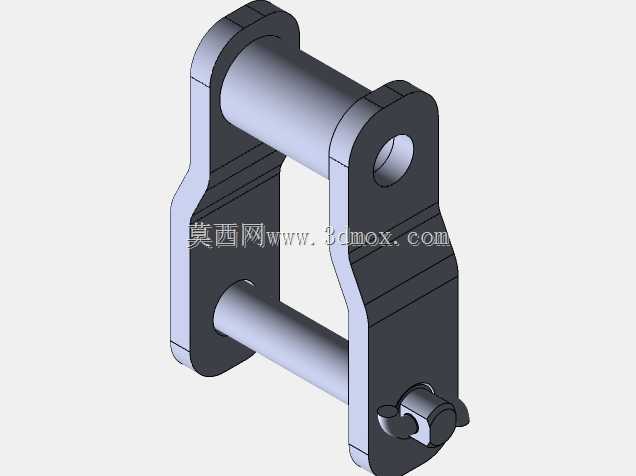

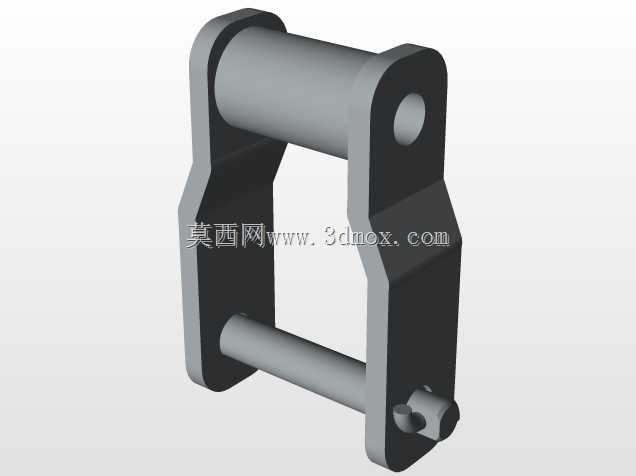

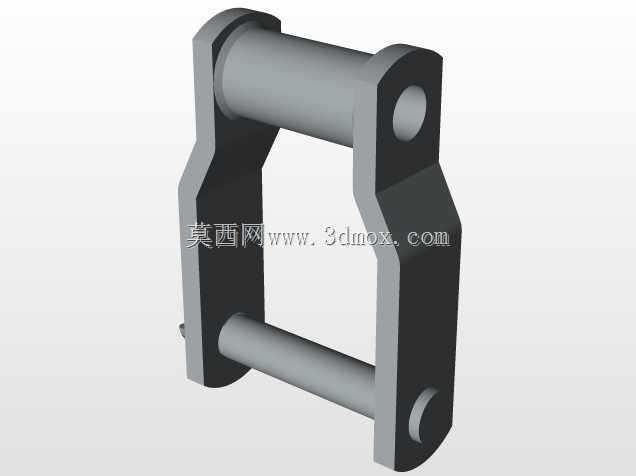

在矿山物料输送、重型装备牵引、冶金生产线连续传动这类重载长周期运行场景里，焊接钢链的性能直接决定整套输送或牵引系统的运行稳定性，不同于普通冲压成型链条，WH系列焊接钢链从链节成型工艺上就做了针对性优化，每一节链环都采用高强度合金钢焊接成型，焊缝位置做了去应力退火处理，避免长期受交变载荷出现焊缝开裂的问题。做这套三维模型的时候，首先考虑的是不同安装场景的适配性，WH78、WH82、WH106、WH111、WH124、WH132几个型号分别对应不同的额定牵引载荷，链节的节距、链环截面尺寸随载荷等级递增，建模时特意保留了链环之间的活动间隙，模拟实际装配后链条的弯折自由度，避免做运动仿真时出现干涉报错。从实际安装边界来看，这类焊接钢链配套的链轮齿形需要和链节内腔尺寸精准匹配，建模时链环的内侧圆弧、外侧承压面都严格按照工程应用的公差要求做了基准标注，选型时可以直接根据设备的牵引行程、负载重量、运行线速度匹配对应型号，不需要再反复校核链节的连接强度。很多现场运维人员反馈，普通链条在多粉尘、有腐蚀性介质的工况下，链节铰接位置很容易出现卡滞、磨损过快的问题，这套焊接钢链的链环接触面做了圆滑过渡处理，没有容易积留矿渣、粉尘的直角死角，日常运维时清理维护更方便，焊接成型的链环整体强度比铆接结构高30%左右，在大倾角输送机、重型拖拽设备上使用时，不会出现链节脱开的故障。建模过程中没有做多余的工艺简化，链环焊接位置的余高、过渡圆弧都按照实际加工后的形态还原，结构设计人员做整套设备的装配设计时，可以直接调用模型匹配链轮、张紧装置的安装位置，不需要再重新测绘链节尺寸，能大幅缩短重型输送、牵引类设备的设计周期，也能提前在三维环境里模拟链条运行时的摆动范围，避免和设备机架、护罩出现运动干涉。
