带散热槽与安装孔的弯折金属钣金构件

项目分类:3D模型 发布时间:2021-10-07 ID:297811
  • 带散热槽与安装孔的弯折金属钣金构件
  • 带散热槽与安装孔的弯折金属钣金构件

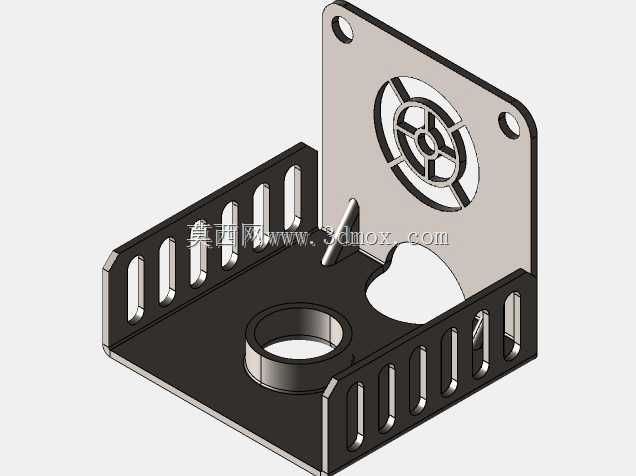

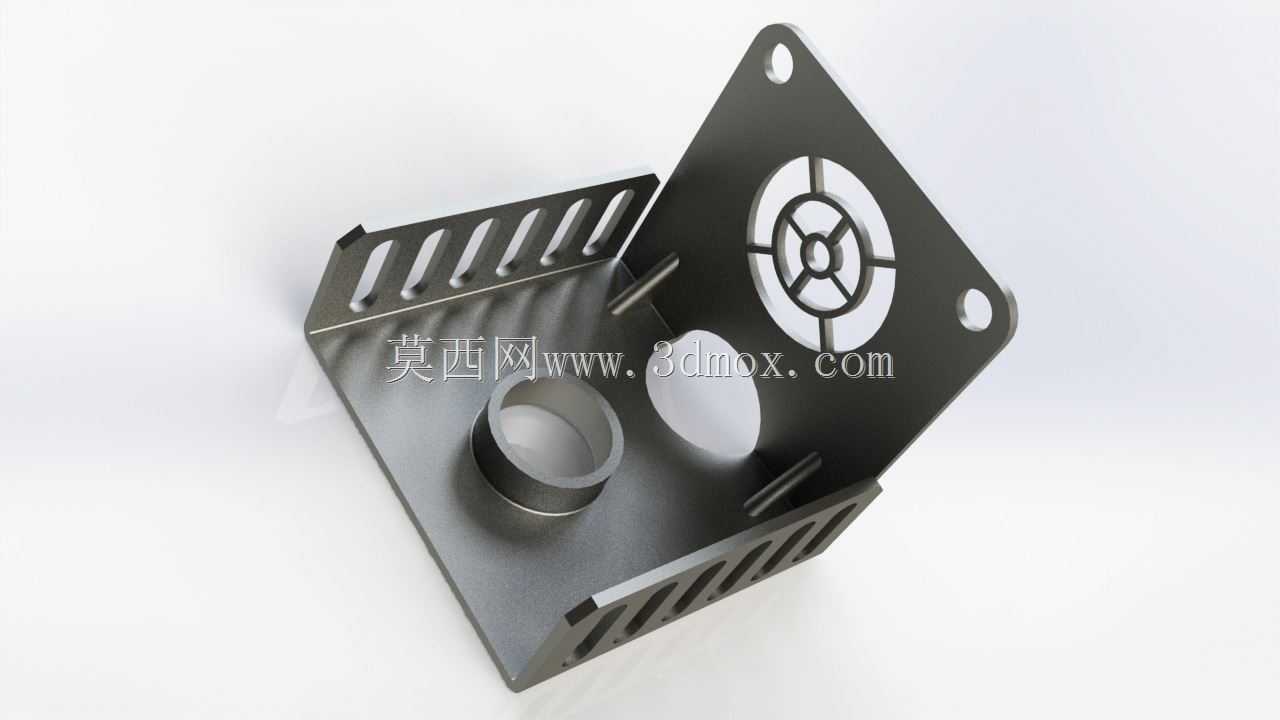

这款弯折成型的金属薄板构件,在小型机电设备的动力单元安装场景中十分常见,日常多作为电机、小型风机的承载固定支架使用,同时兼顾局部散热与走线避让的功能需求。从结构设计逻辑来看,构件采用一体化钣金弯折工艺加工,省去了多零件拼接的装配工序,也避免了焊接带来的热变形问题,整体成型后结构刚性更稳定,适合批量冲压生产。构件主体的垂直弯折面上预留了带加强筋的风扇安装位,中心的轮辐状镂空结构既能够为轴流风扇提供通风通路,轮辐本身的筋条结构也能对薄板安装面起到补强作用,避免风扇运转时的振动引发薄板共振产生异响。安装位周边的两个圆形安装孔为沉孔设计,装配时螺丝头可以完全没入板面,不会突出干涉风扇的安装平面,保证风扇与安装面的贴合度,减少运转时的振动传递。构件的水平承载面设置了凸起的轴套定位结构,这个结构是为动力输出轴预留的穿装避让位,凸起的翻边结构一方面能够提升轴孔周边的结构强度,避免长期受力后孔位变形,另一方面也能在装配时起到快速定位的作用,安装时无需额外找正,直接将对应轴件穿入即可完成初步对位。水平承载面两侧的长条形散热槽采用等距排布设计,槽孔的宽度经过核算,既能够保证足够的通风散热面积,让下方动力元件工作时产生的热量可以快速通过槽孔散出,又不会过度削减板面的承载能力,槽孔边缘的冲压翻边还能进一步提升板面的抗弯折性能。构件两侧的弯折翻边同样开设了等距的长槽,这些槽位一方面可以作为走线通道,让设备内部的连接线可以顺着槽位规整排布,避免线缆与运动部件接触发生磨损,另一方面也能减轻构件自身重量,降低整体设备的负载。从安装边界来看,构件的整体外轮廓尺寸适配常规的小型机电设备仓内安装空间,两个对角设置的安装孔可以直接固定在设备仓的预设安装柱上,不需要额外设计转接支架,安装后整体占用空间紧凑,不会挤占仓内其他元件的布置位置。设计这类钣金构件时,需要重点核算弯折处的圆角半径,避免弯折时出现板材开裂的问题,同时各个开孔的位置要避开弯折应力集中区域,防止长期受力后孔位出现裂纹,另外所有外露的板边都需要做去毛刺处理,避免装配时划伤操作人员,也防止使用过程中割破线缆绝缘层。这类构件在实际使用中,表面通常会做喷塑或者氧化处理,提升防锈耐腐蚀能力,适配不同工况下的使用需求,不管是在小型工控设备、桌面级机电装置还是小型通风设备中,都能稳定发挥固定承载与散热辅助的作用。
