阶梯式车床对刀工装结构设计

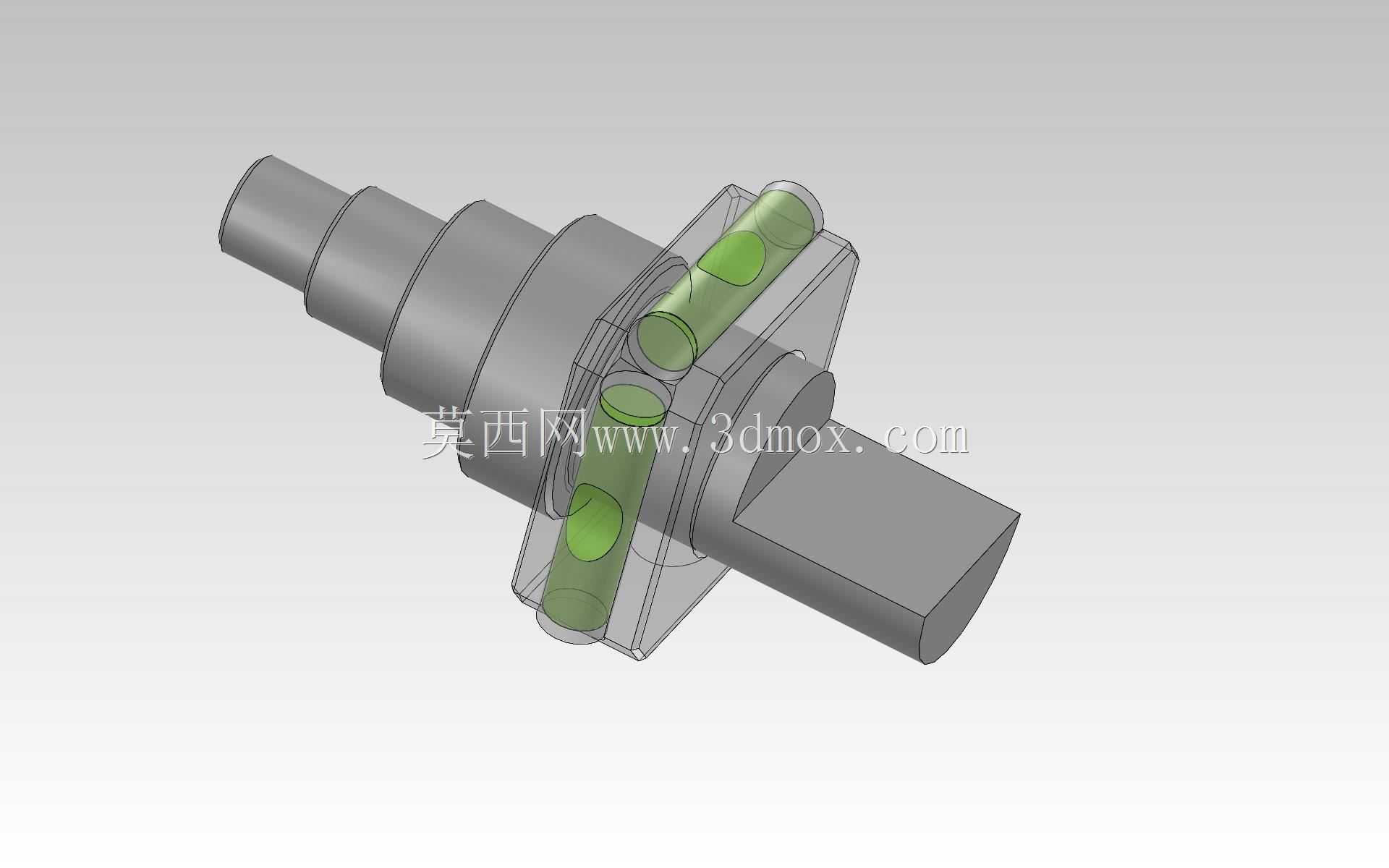

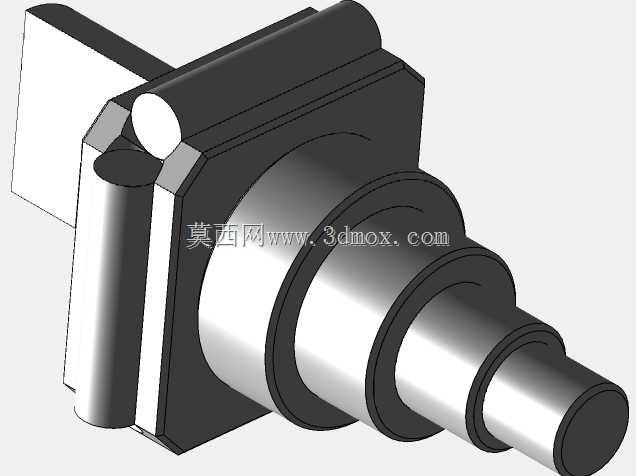

在普通车床与数控车床的批量加工场景中，刀具安装后的偏移校准、中心高对齐一直是影响首件加工精度的关键环节，传统试切对刀方式不仅耗时，还容易因操作人员手法差异带来尺寸偏差，这款阶梯式对刀结构正是针对这类现场痛点设计的专用工装。从结构布局来看，主体采用阶梯轴式的本体设计，不同直径的阶梯段对应车床常用的标准夹头安装尺寸，无需额外制作过渡套即可直接装夹在车床主轴或者刀塔的对应工位上，安装时只需将对应直径的阶梯段推入装夹位，依靠轴肩定位即可保证自身与主轴的同轴度，省去了传统对刀器安装后的找正步骤。本体上集成的透明可视校准通道内置基准定位销，装刀时将刀具刀尖抵靠在对应基准面，即可直接完成X向、Z向的偏移量设定，同时快速对齐刀具中心高，避免了车削台阶轴、端面时出现的锥度误差或者中心高低偏差带来的刀具崩损问题。设计时特意将校准基准面与安装定位轴肩的位置公差控制在0.01mm以内，保证重复装夹后的对刀精度一致性，适合批量加工过程中换刀后的快速校准，不需要每次换刀都进行试切测量，能大幅缩短单件加工的辅助时间。从安装边界来看，本体最大外圆尺寸适配常规卧式车床的刀架安装空间，不会在刀塔回转时与尾座、卡盘产生干涉，伸出长度经过优化，既保证对刀时刀具不需要过度伸出刀架，也避免了过长带来的刚性不足问题。结构上没有多余的复杂传动部件，日常使用时只需定期清洁基准面的切屑残留即可，维护成本极低，不管是普通卧式车床的手动对刀，还是数控车床的机内对刀作业都能适配，尤其适合多品种小批量的加工场景，能有效降低操作人员的对刀难度，减少因对刀失误带来的废品率。
