SKF6207N带止动槽深沟球轴承结构

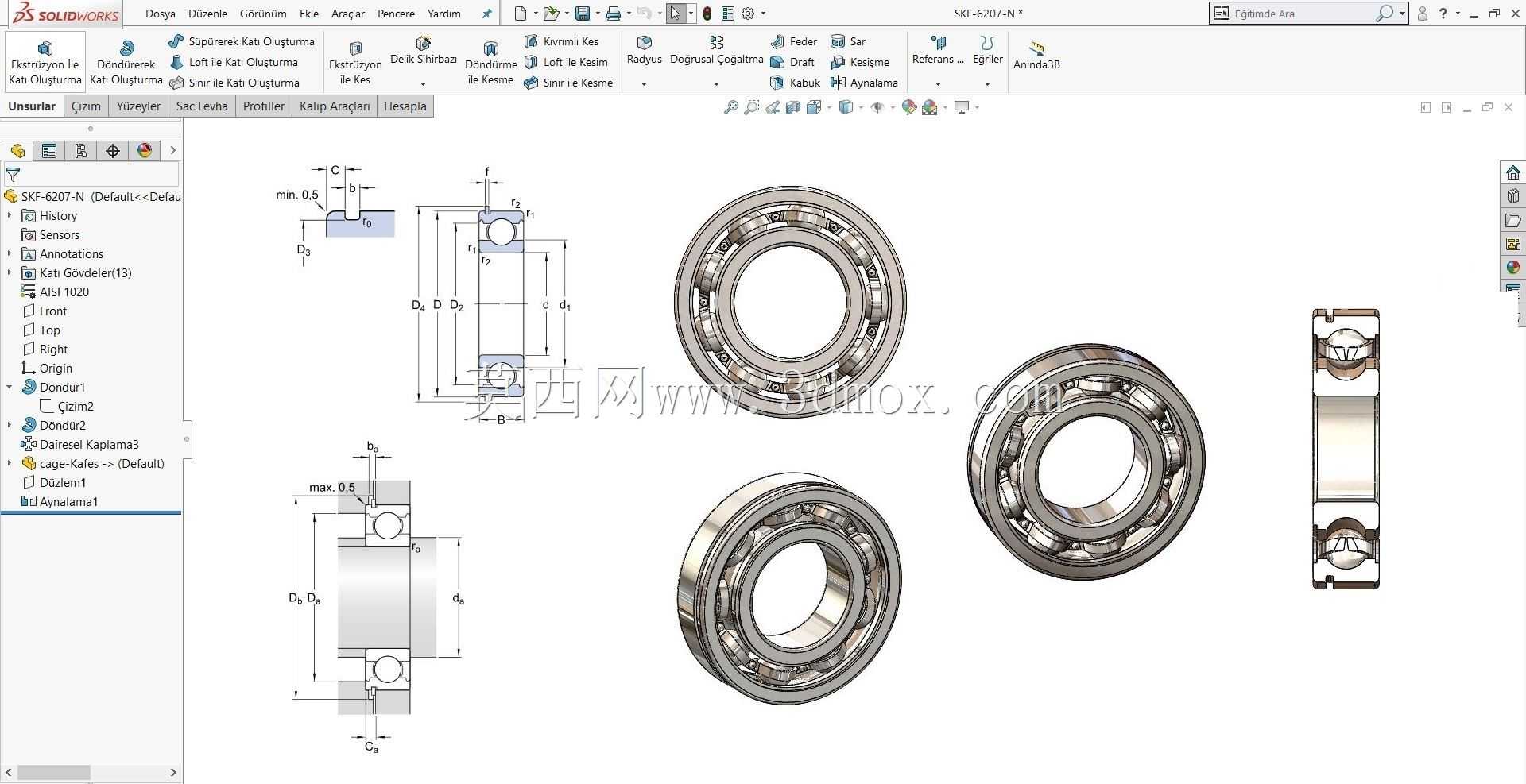

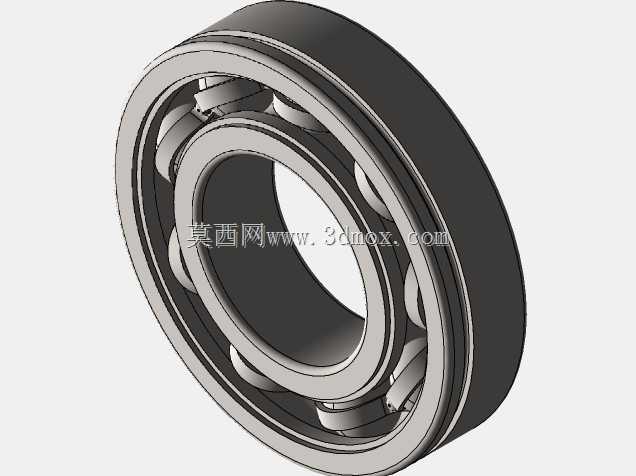

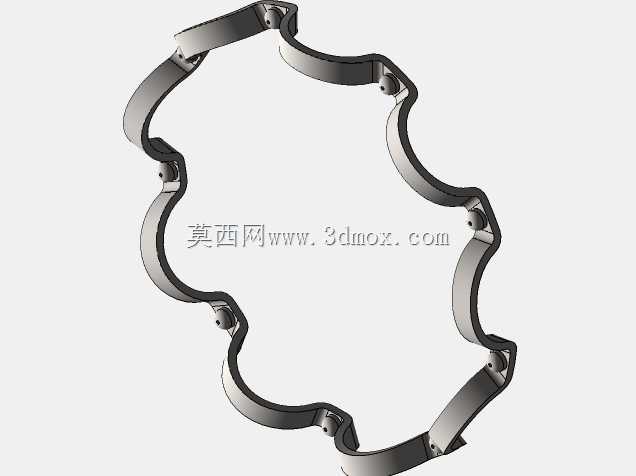

这类带止动槽的深沟球轴承，在常规传动场景里的适配范围极广，从中小型电机输出端、机床主轴辅助支撑位，到输送机辊筒、农用机械的旋转铰接点，甚至家用机电产品的旋转结构中都能见到它的身影。和普通无止动槽的6207轴承相比，外圈侧壁加工的止动槽可以搭配配套止动环使用，安装时能直接通过止动环限制轴承外圈的轴向窜动，不用额外加工复杂的端盖定位台阶，既简化了轴承座的加工工序，也能缩小整套支撑结构的轴向安装尺寸，对安装空间受限的紧凑型传动结构十分友好。设计建模时首先要匹配轴承的核心安装边界：内径35mm适配同直径的旋转轴，外径72mm适配对应尺寸的轴承座安装孔，标准宽度17mm，止动槽的位置、槽宽、槽深都要严格对应通用安装规范，保证止动环装入后能完全卡入轴承座的对应卡槽，不会出现轴向松脱的问题。内部结构上，保持架采用冲压浪形结构，均匀分隔每一粒钢球，避免钢球在运转过程中相互摩擦碰撞，钢球的滚道曲率经过匹配设计，既能承受稳定的径向载荷，也能承受一定数值的双向轴向载荷，满足多数既有径向受力、又存在少量轴向窜动力的传动场景需求。建模过程中要注意内外圈滚道的同轴度公差匹配，钢球与滚道的接触角符合深沟球轴承的设计规范，止动槽的倒角、内外圈的安装引导倒角都要符合实际加工要求，避免装配时出现卡滞、划伤配合面的问题。实际选型应用时，要注意这类带止动槽的轴承更适合轴向载荷不大的场景，如果存在较大的持续轴向冲击力，还是需要搭配额外的轴向定位结构，不能完全依赖止动环承受大载荷。同时要根据使用场景的转速、润滑条件匹配对应的密封结构，本模型还原的是开式轴承结构，用户可以根据自身需求在建模基础上加装防尘盖或者接触式密封圈，适配粉尘、潮湿等不同的恶劣工况。从装配逻辑来看，这类轴承的安装通常采用热装或者压装的方式，内圈与轴采用过盈配合，外圈与轴承座根据载荷情况选择过渡或者间隙配合，止动环装入后要确认卡接到位，避免运转过程中出现外圈跟转、轴向窜动引发的设备振动、异响问题。
