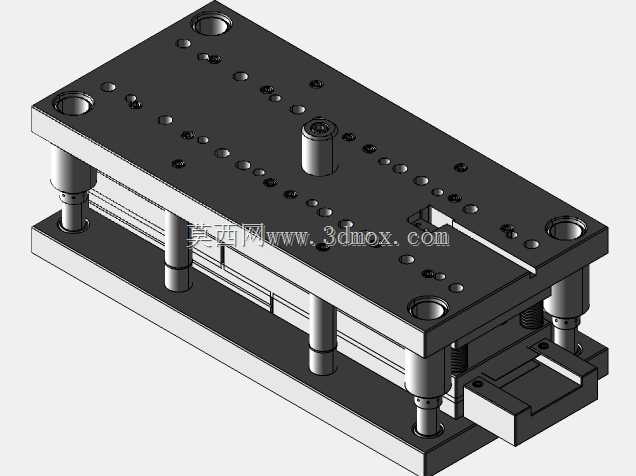

汽车开关零件渐进式拉深冲压模具

这套模具针对汽车开关类薄壁金属零件的批量冲压生产设计，采用渐进式多工位排布结构，可在单台压力机的单次行程内，依次完成带料的冲裁定位、多次拉深成型、局部整形、落料分离等全工序加工，无需多台设备周转或人工转序，能有效保障小尺寸精密冲压件的成型一致性，适配汽车电控系统开关类零件的大批量生产需求，这类零件通常厚度在0.3-1.2mm之间，对成型后的尺寸公差、表面平整度要求较高，传统单工序模生产时易出现定位偏差、拉深起皱、工序间转运变形等问题，渐进式结构通过带料的连续送进，将各工序工位沿送料方向依次排布，配合导柱导套的精密导向，能将工位间定位误差控制在0.02mm以内。模具整体采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，保障长期冲压过程中的刚性与抗变形能力，导柱导套配合间隙控制在0.01-0.015mm，适配高速连续冲压的工况需求。拉深工位的凸凹模采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，工作面做镜面抛光处理，降低拉深过程中材料与模具的摩擦阻力，减少零件表面拉痕，同时在拉深工位设计了独立的弹性压边结构，通过矩形弹簧提供可调的压边力，可根据不同送料步距、材料厚度调整压边力大小，避免拉深过程中出现凸缘起皱或者材料过度变薄拉裂的问题。模具的安装边界适配常规160T及以上开式压力机的工作台尺寸，模柄采用标准直径50mm的压入式结构，与压力机滑块的安装孔直接适配，上下模座的安装槽、压板固定位均按通用压力机接口尺寸设计，无需额外制作过渡连接板即可完成装夹。送料方向沿模具长度方向排布，各工位的定位钉设置在带料的工艺搭边位置，不会对零件成型区域造成损伤，最后工位的落料凸模与前序拉深、整形工位的同轴度通过模座上的精密销钉定位保障，落料后的零件通过下模座的漏料孔直接落入压力机下方的收料盒，带料废料则通过模具末端的废料切刀切断后统一排出。在设计过程中，针对汽车开关零件的多台阶拉深特征，对各次拉深的拉深系数做了逐次分配，首次拉深系数取0.52-0.55，后续各次拉深系数逐次增大0.05-0.08，避免单次拉深变形量过大导致材料开裂，同时在各拉深工位之间设计了空工位，为成型后的材料预留应力释放空间，减少零件成型后的回弹变形。模具的卸料板采用弹性卸料结构，卸料力通过均匀分布的矩形弹簧提供，可在冲压回程时平稳将带料从凸模上卸下，避免带料随凸模上行造成变形，同时卸料板上设置了小导柱与凸模固定板配合，对细小凸模起到辅助导向保护作用，避免高速冲压过程中凸模出现偏载折断的问题。
