指形连接木材刨花钻头结构设计

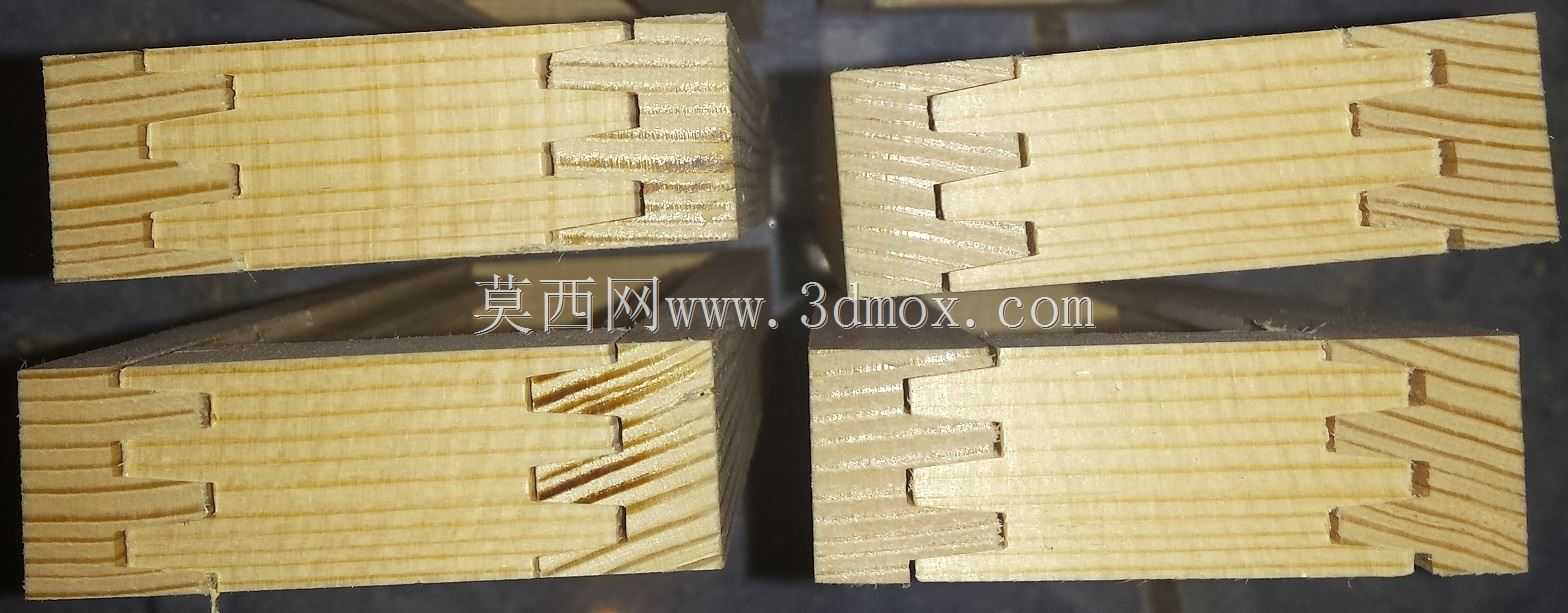

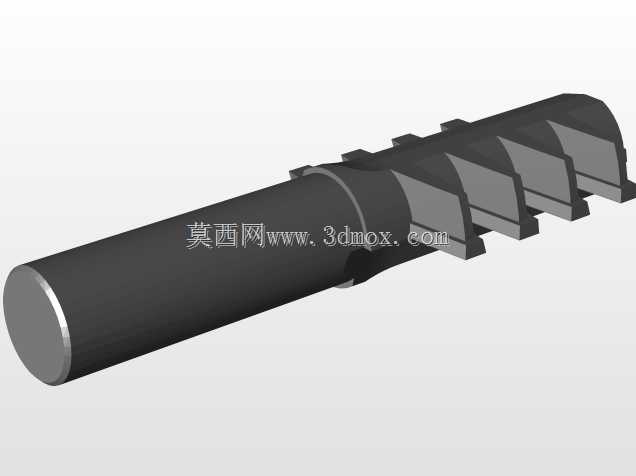

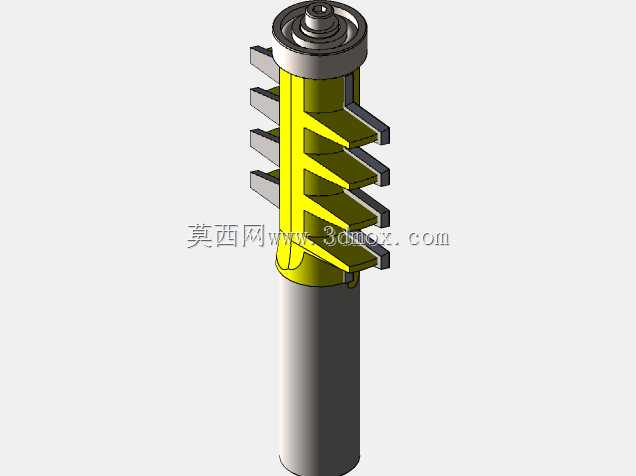

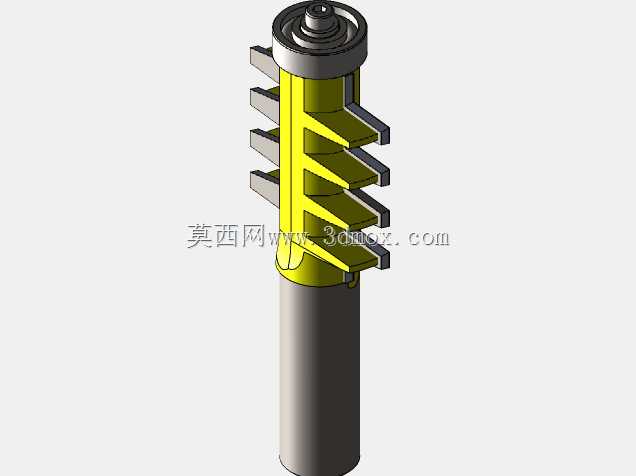

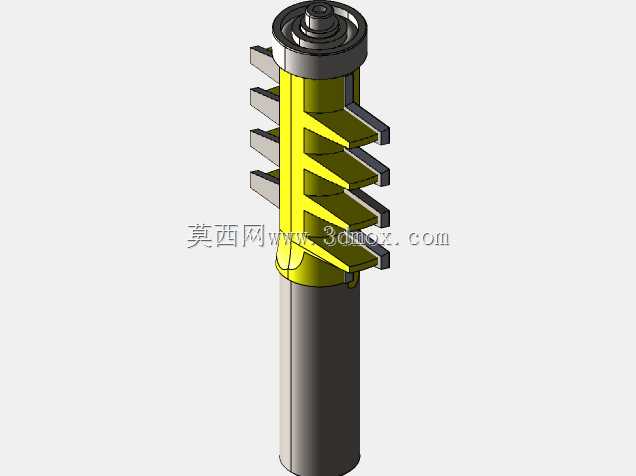

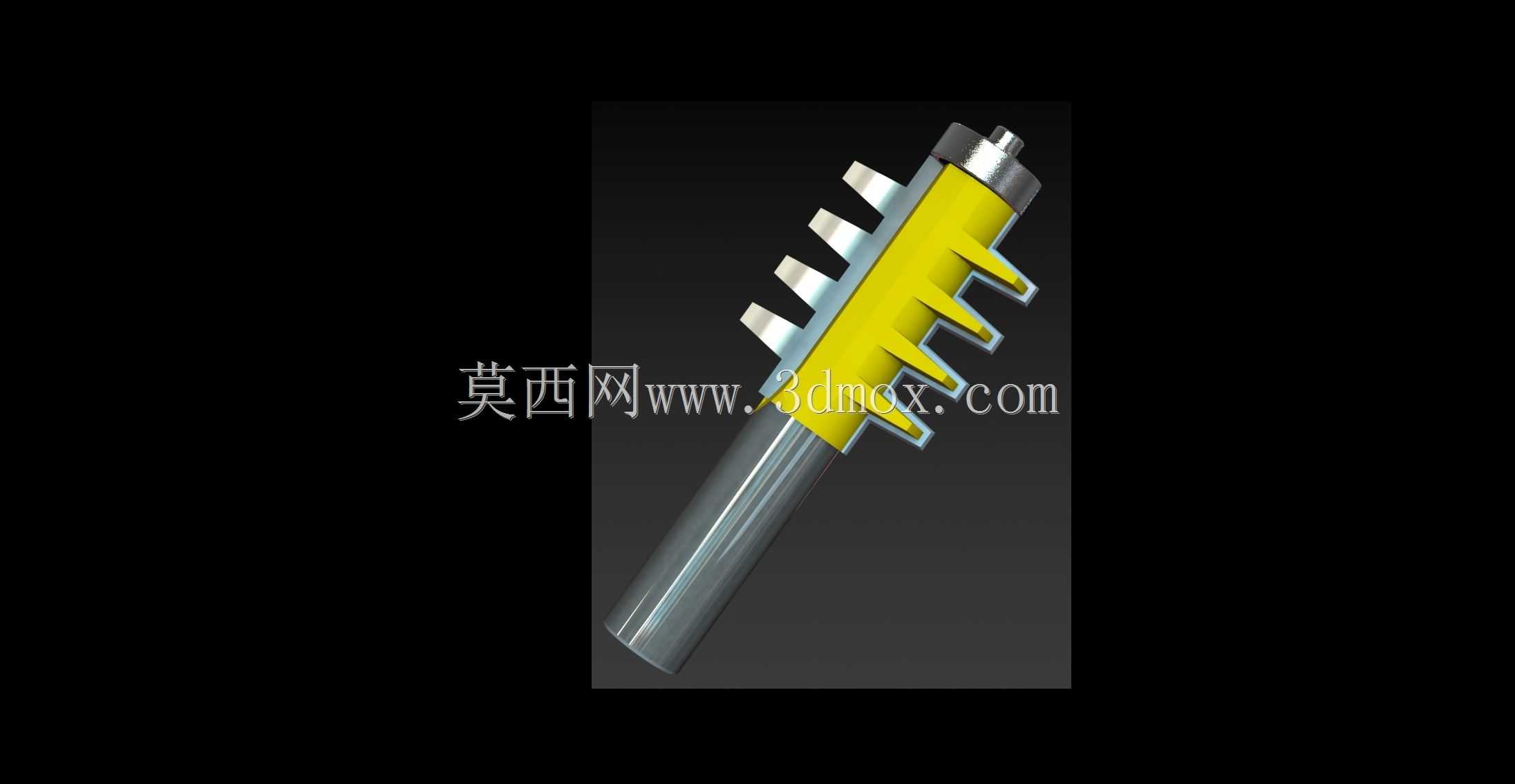

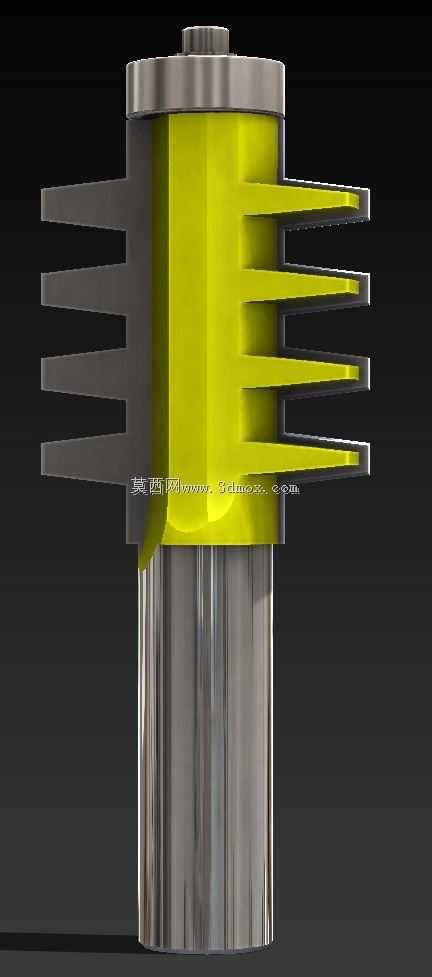

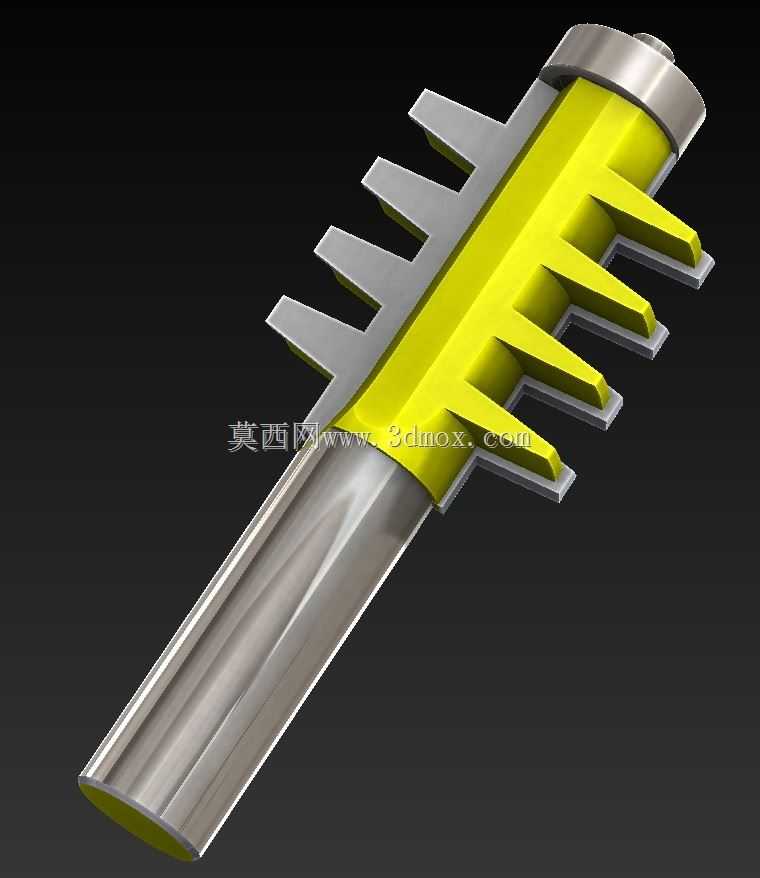

在实木拼接、指接板生产、家具异型构件加工的场景里，这类指形连接结构的刨花钻头是高频使用的切削刀具，主要承担木材指接榫的成型切削作业，能在一次走刀过程中加工出匹配度极高的指形咬合齿，替代传统平接、胶粘的低效连接方式，让拼接后的木材构件在抗剪切、抗拉力性能上提升40%以上，适配松木、杉木、硬杂木等多种常见加工木材的切削需求。从结构设计逻辑来看，钻头主体采用阶梯式同轴布局，顶端的定位轴颈负责加工前的导向定位，和加工设备的主轴夹头配合时，同轴度公差控制在0.02mm以内，避免高速切削时出现摆振导致的齿形崩边、尺寸超差问题。刀体部分的黄色涂层区域是硬质合金刀体的防护层，既可以降低木材切削过程中的摩擦阻力，减少木屑粘附刀体的概率，也能提升刀体的耐磨性能，延长连续切削的作业时长。侧边排布的指形成型切削刃采用等距错位设计，每个切削刃的后角设置为15°，前角设置为25°，这个角度参数是经过多轮木材切削试验验证的，既能保证切削刃足够锋利，快速剥离木屑形成规整的指形齿廓，又能保证刃口强度，遇到木材中的硬疖时不会出现崩刃、卷刃的问题。刀体尾部的夹持段采用标准直柄结构，直径适配市面上多数台式钻床、木工专用铣床、数控榫接机的夹头尺寸，安装时不需要额外加装转换套，夹持长度预留了足够的安全距离，高速旋转时不会出现夹持打滑、刀具飞出的安全隐患。从安装边界来看，刀具的整体径向最大尺寸不超过常规木工加工设备的刀库容纳范围，轴向长度适配常见的加工行程，不需要对现有设备做额外改造就能直接换装使用。切削过程中，成型刃会沿着预设的进给路径逐层切削木材，每个刃口分担的切削量经过均衡分配，不会出现单刃负载过大的情况，加工出的指形齿廓表面粗糙度能达到Ra3.2，拼接后齿面的贴合度超过90%，不需要额外做打磨处理就能直接完成涂胶拼接，大幅缩减后续工序的作业时长。刀体上的排屑槽采用螺旋式平滑过渡设计，切削产生的木屑会沿着螺旋槽快速排出加工区域，不会在齿槽内堆积挤压，避免了木屑反复摩擦加工面导致的木材焦黑、齿形变形问题，即使是连续长时间的批量加工作业，也能保持稳定的排屑效率和成型精度。
