钻床加工用机用虎钳结构设计

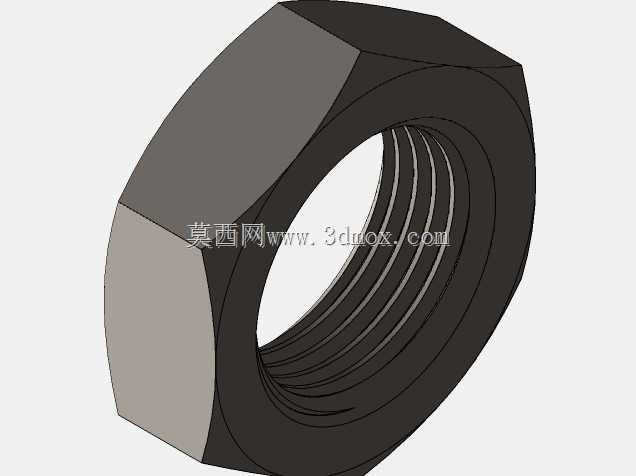

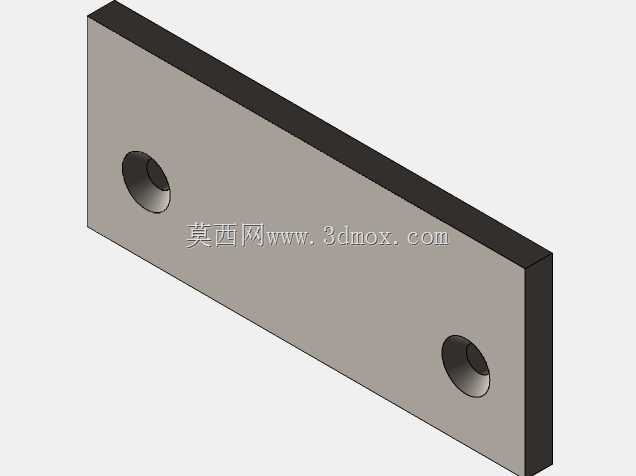

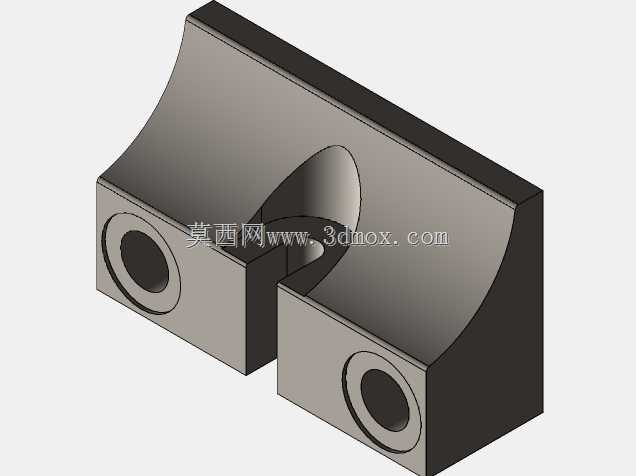

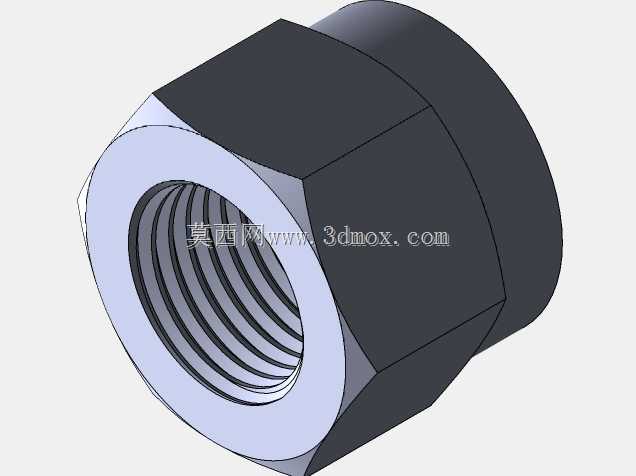

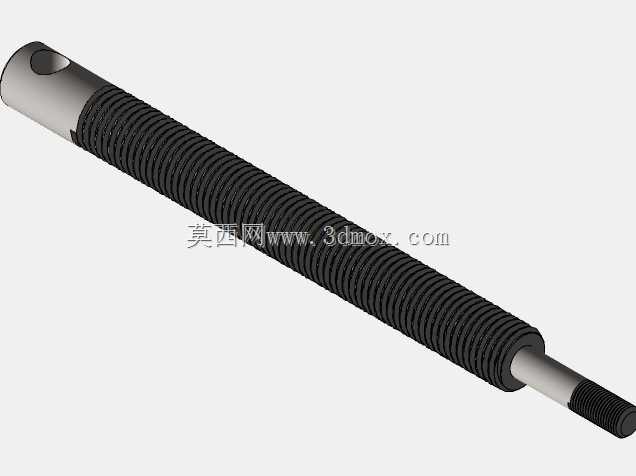

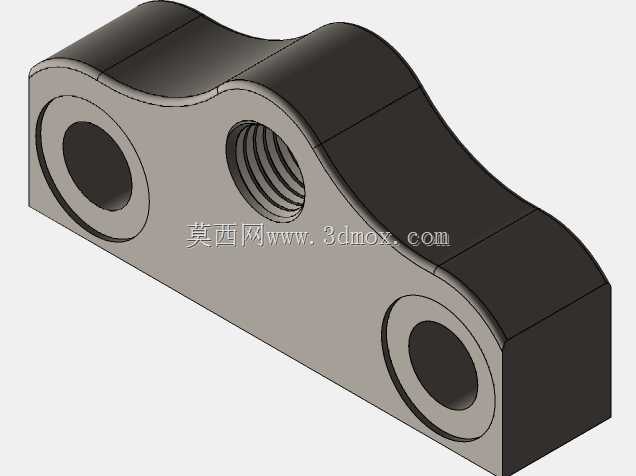

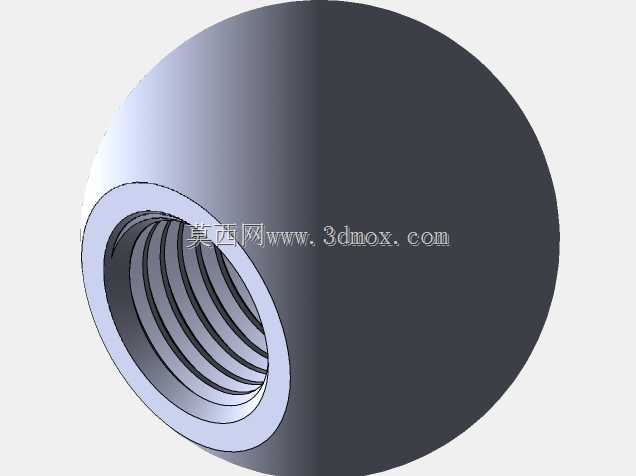

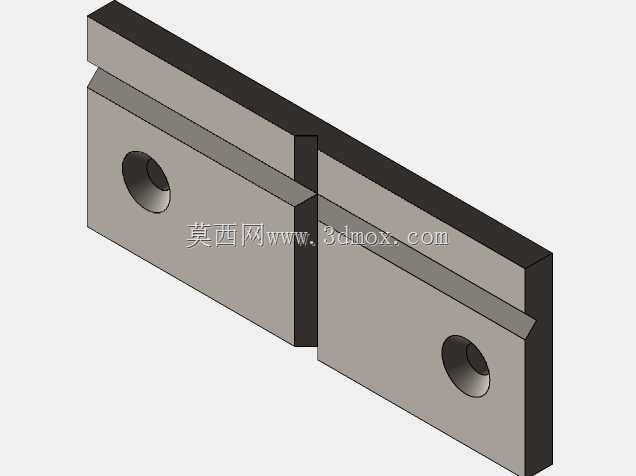

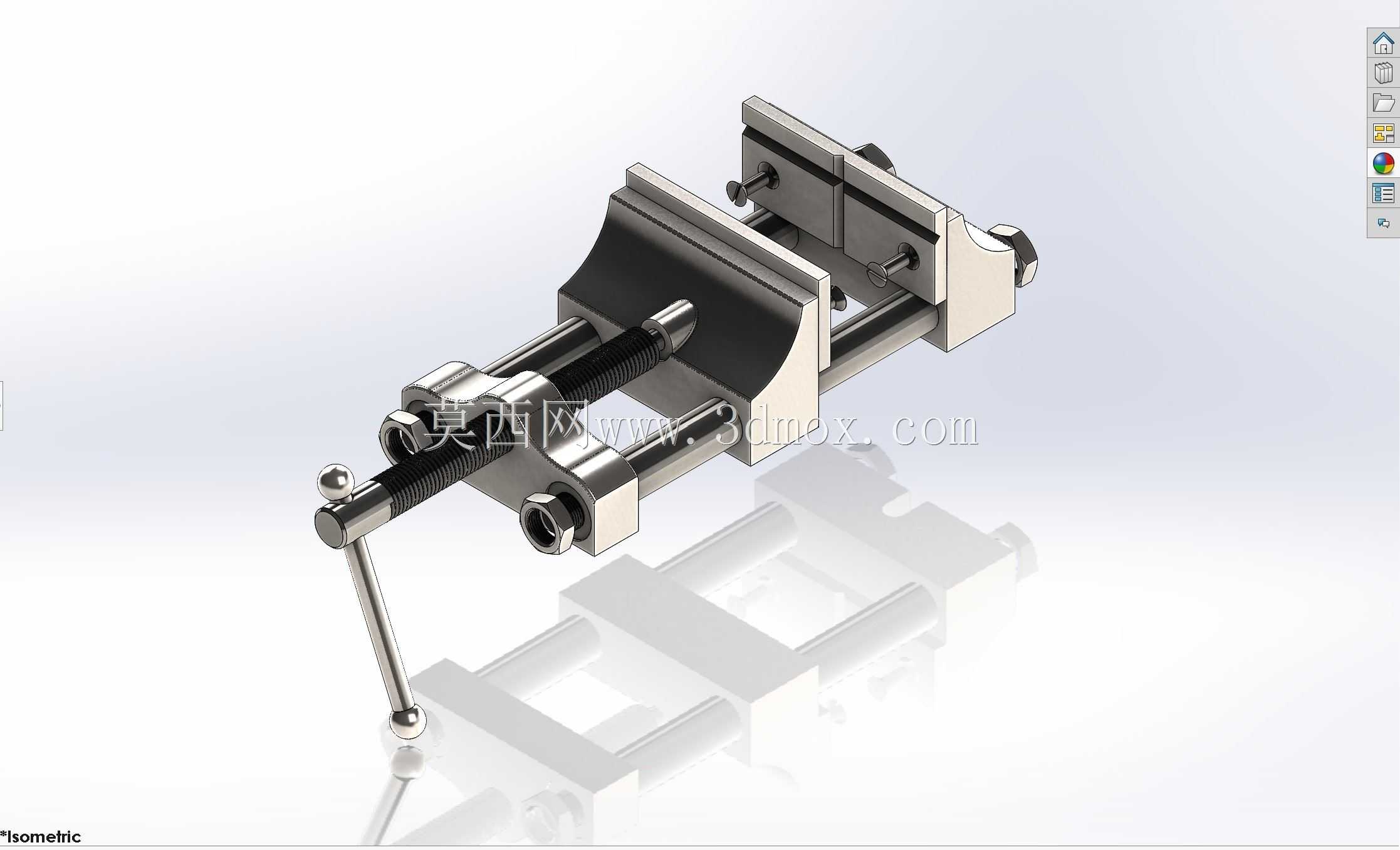

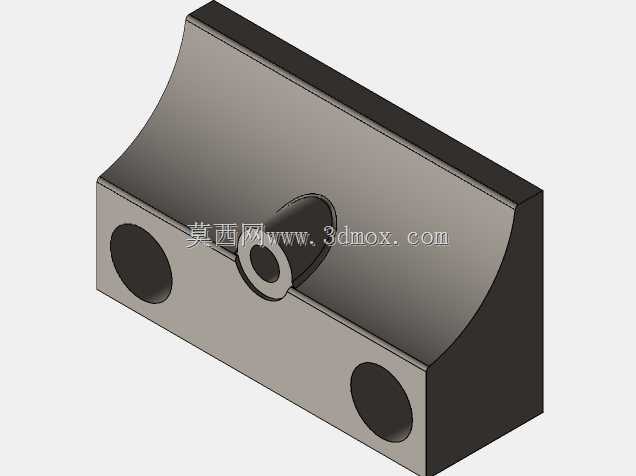

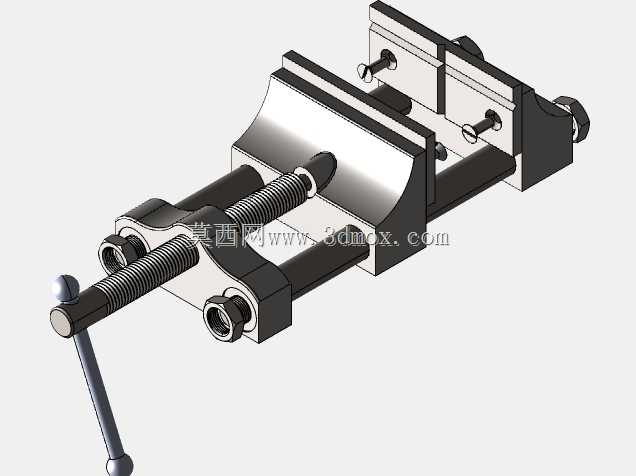

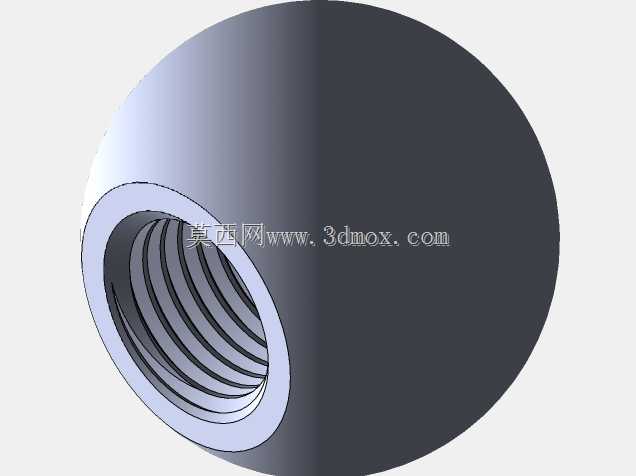

这款虎钳是钻床工序中最常用的手动夹紧工装，日常在小型零件钻孔、扩孔、铰孔、攻丝工序里承担工件装夹定位的作用，相比台虎钳，它的结构更紧凑，夹持同轴度更适配钻床主轴的垂直进给路径，能避免钻孔过程中工件偏移导致的孔位超差、钻头崩损问题。从结构设计逻辑来看，整体采用双导杆导向搭配单丝杆进给的布局，两根平行光杆穿过活动钳身与固定钳身的导向孔，承担活动钳身移动时的径向限位，保证钳口开合全程保持平行，不会出现单丝杆驱动常见的钳身偏摆问题，丝杆端部通过球头手柄驱动，转动时带动活动钳身沿导杆轴向移动，实现钳口的开合与夹紧动作，钳口部位做了可更换的硬质钳口板设计，板面上加工有交叉防滑齿纹，既可以增大与工件接触面的摩擦力，避免夹紧后工件受钻削轴向力窜动，也能在钳口磨损后单独更换，无需整体报废钳身。实际使用场景中，这类虎钳通常通过底部的定位槽配合T型螺栓固定在钻床工作台上，安装时需要先找正固定钳口与钻床X轴进给方向的平行度，保证批量加工时工件装夹的定位基准统一，它的夹持行程适配常规小型机械零件的装夹需求，钳身整体高度经过优化，装夹后工件待加工面与钻床主轴端面的距离处于常用钻头的有效加工行程范围内，无需额外垫高垫块就能完成大部分常规钻孔作业。设计过程中，导杆与钳身导向孔的配合选用间隙配合，既保证活动钳身移动顺畅无卡滞，又不会因间隙过大导致钳口倾斜，丝杆与活动钳身的螺母座采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹紧反力，长时间夹紧受力也不易出现螺纹滑牙问题，固定钳身与底座采用一体化结构设计，提升整体刚性，减少钻削过程中的工装振动，避免振纹影响孔壁加工质量。日常使用时，针对不同材质的工件，可以更换不同类型的钳口板，比如装夹铜、铝等软质有色金属工件时，更换带铜垫的软钳口，避免硬质钢钳口夹伤工件已加工表面，装夹异形工件时，也可以在钳口上加装定制的仿形压块，实现异形零件的快速定位夹紧，这类虎钳的整体外形尺寸适配多数台式钻床、立式钻床的工作台安装尺寸，不需要对钻床工作台做额外改造就能直接装夹使用，是机加工车间钻工序不可或缺的通用工装。
